联邦大桥

Confederation Bridge

加拿大 · Borden-Carleton / Cape Jourimain

12.9 千米重复跨径梁桥把海冰控制、岸上大型预制和百年耐久性统一成一套工程系统。

Quintin Soloviev / Wikimedia Commons / CC BY 4.0（https://creativecommons.org/licenses/by/4.0/）；本地展示使用原图下载文件，未作修改；如有修改需注明修改

01 / PROJECT FILE

项目档案

工程参数、结构分析与图片资料均经过来源核验。

桥梁名称
联邦大桥
英文名称
Confederation Bridge
国家 / 地区
加拿大
城市
Borden-Carleton / Cape Jourimain
桥型
梁桥
使用功能
公路桥
主跨跨度
250 m
桥梁全长
12.9 km
建成年份
1997
建设单位
加拿大政府（联邦政府资产）
设计单位
J. Muller International / Stanley Joint Venture Inc.、Jean M. Muller、Gamil Tadros
施工单位
Strait Crossing Joint Venture（SCJV）
主要顾问
Golder Associates（岩土）、C-CORE（冰与波浪）、Boundary Layer Wind Tunnel Laboratory（风）、Leonhardt Andrä und Partner / Walter Dilger（桥梁）
当前状态
运营中

02 / VISUAL RECORD

图片画廊

点击图片可放大查看；每张图片都保留现有来源记录和使用限制。

03 / WHY IT MATTERS

为什么值得看

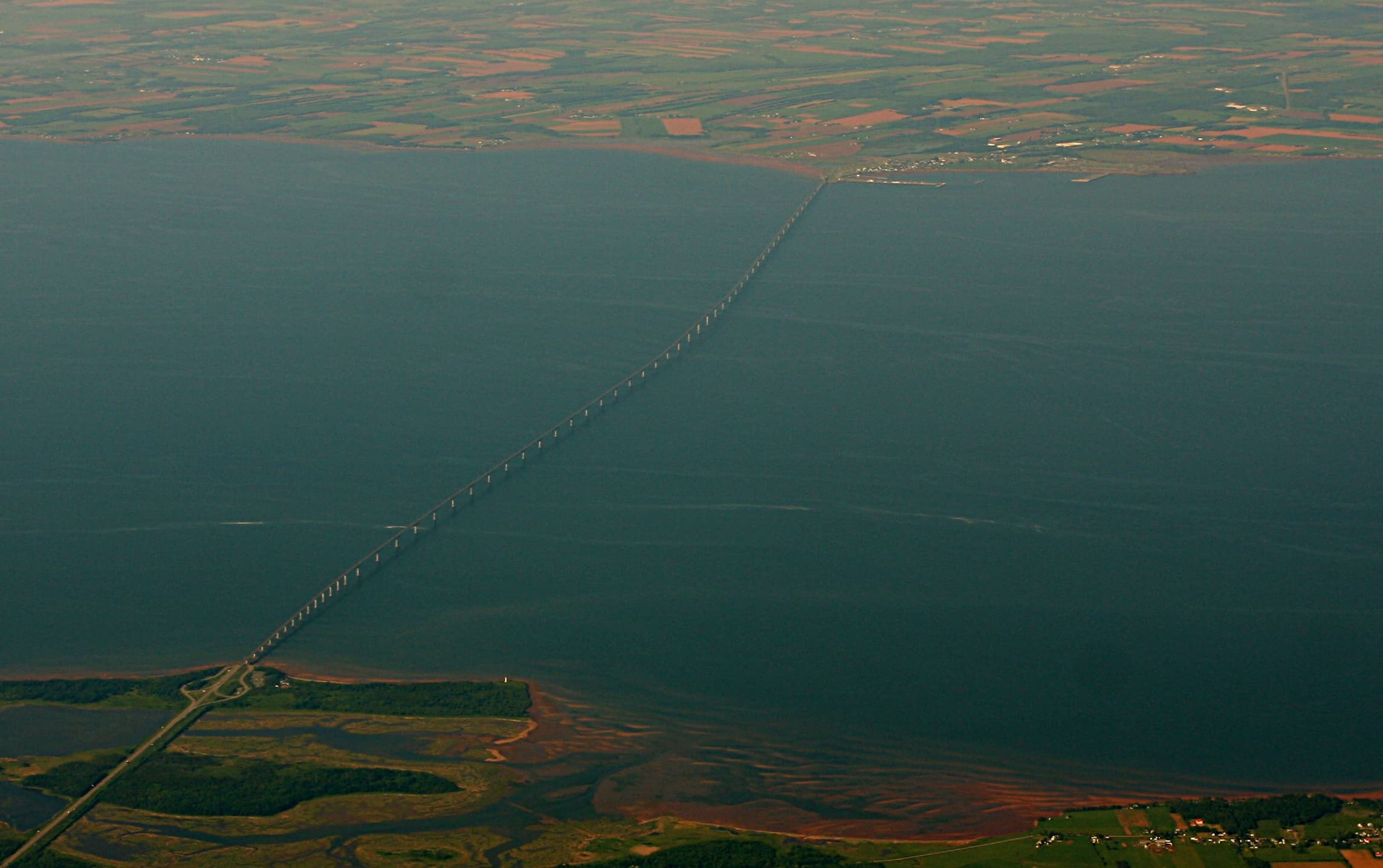

联邦大桥横跨北伯兰海峡的 Abegweit Passage，以 43 个约 250 米主跨形成全年固定跨海通道。它的代表性不在单跨纪录，而在于用可重复的连续刚构单元、锥形破冰体和岸上大型预制，同时回应冬季海冰、短暂无冰施工窗口与长期海洋暴露。

04 / ANALYSIS

结构分析

01

变高度预应力单箱梁体系

主桥采用变高度预应力混凝土单箱梁。桥墩与两侧约 190 米双悬臂主梁形成连续刚构单元，单元之间以约 60 米预制吊装梁连接，并为温度、徐变和收缩变形留出体系调节能力。

02

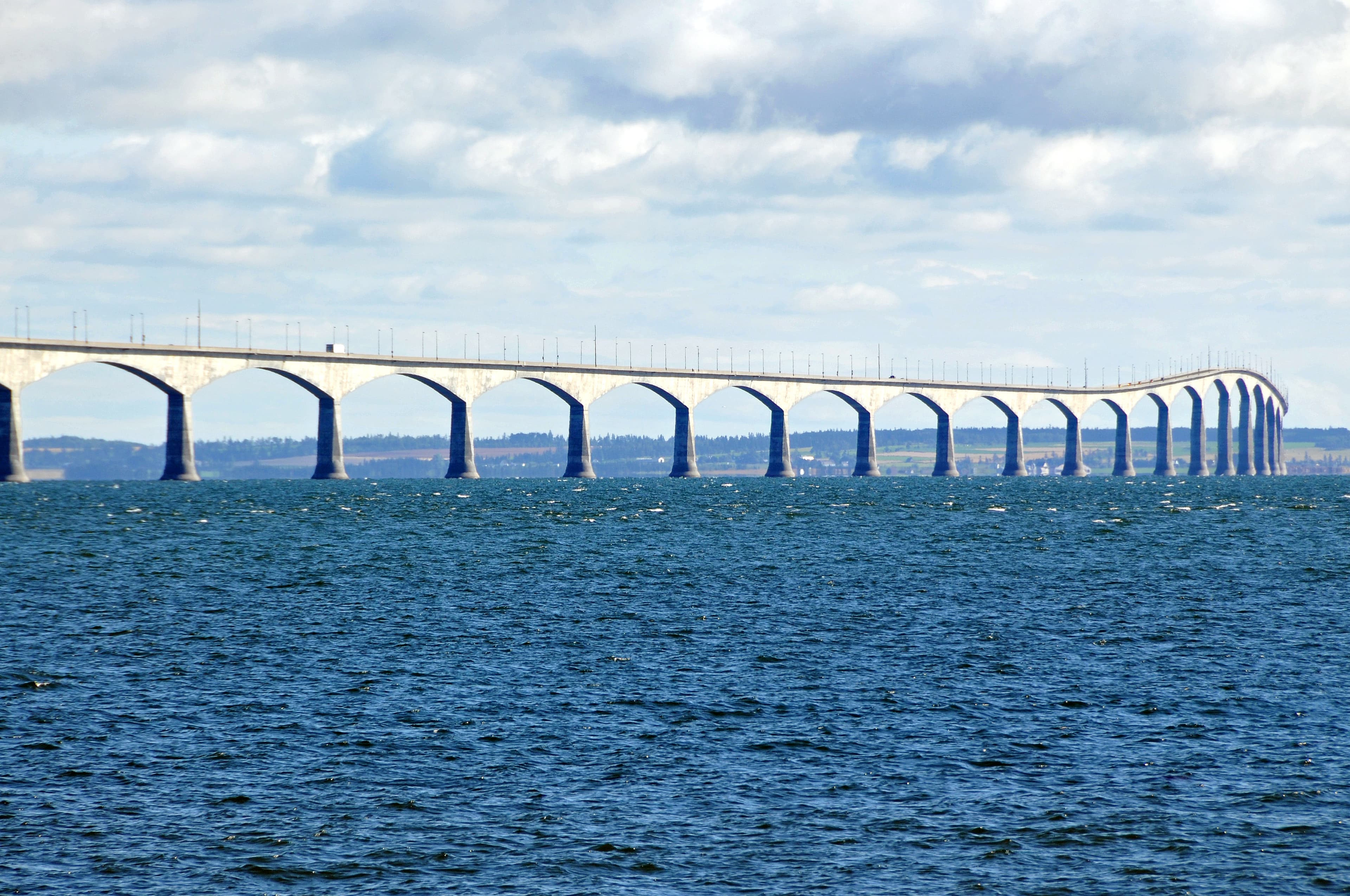

重复的 250 米主跨

43 个约 250 米主跨反复布置，使构件设计、岸上预制、运输和浮吊安装能够形成稳定节拍。跨径选择服务于全桥工业化建造，不是为制造单一中央大跨。

03

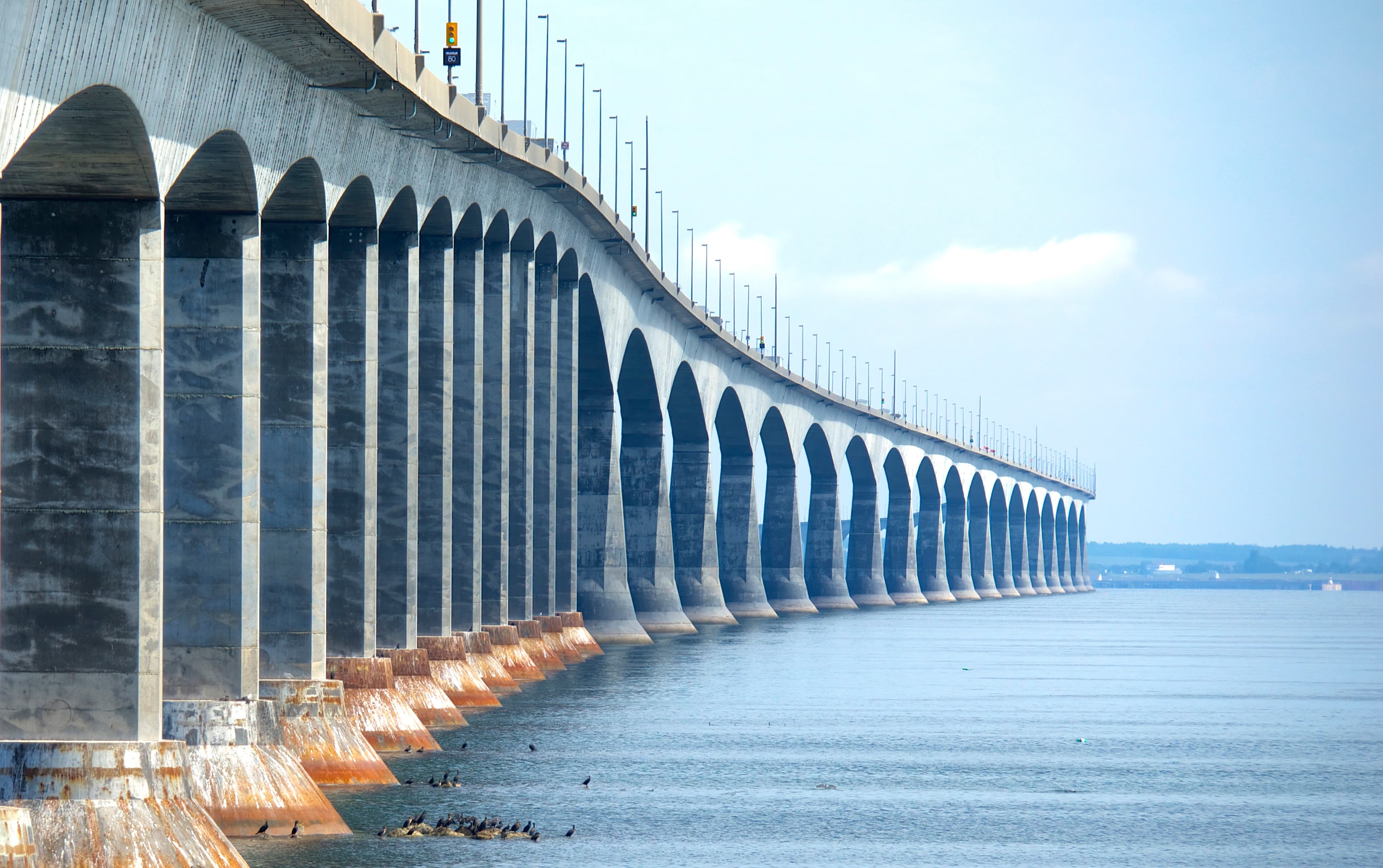

锥形破冰体与 30 MN 冰力

桥墩水位附近的锥形破冰体引导平整冰和冰脊沿斜面上爬，再利用冰体自重使其弯折破坏，降低冰直接挤压竖直墩身的作用；单墩最大设计冰力为 30 MN。

04

岩基重力式基础

主桥大直径重力式基础坐落于岩层。预制墩基完成水下找平和定位后，以水下导管混凝土填充其与砂岩、粉砂岩及泥岩基面之间的空隙；两端引桥则按不同地质条件采用对应基础方案。

05

100 年耐久性体系

低渗透高性能混凝土、较大保护层、硅灰和粉煤灰胶凝体系、骨料筛选及冻融和冰磨试验，共同应对氯盐、潮汐干湿循环、除冰盐和春季浮冰磨蚀，并以长期监测校核服役表现。

05 / ANALYSIS

施工难点

01

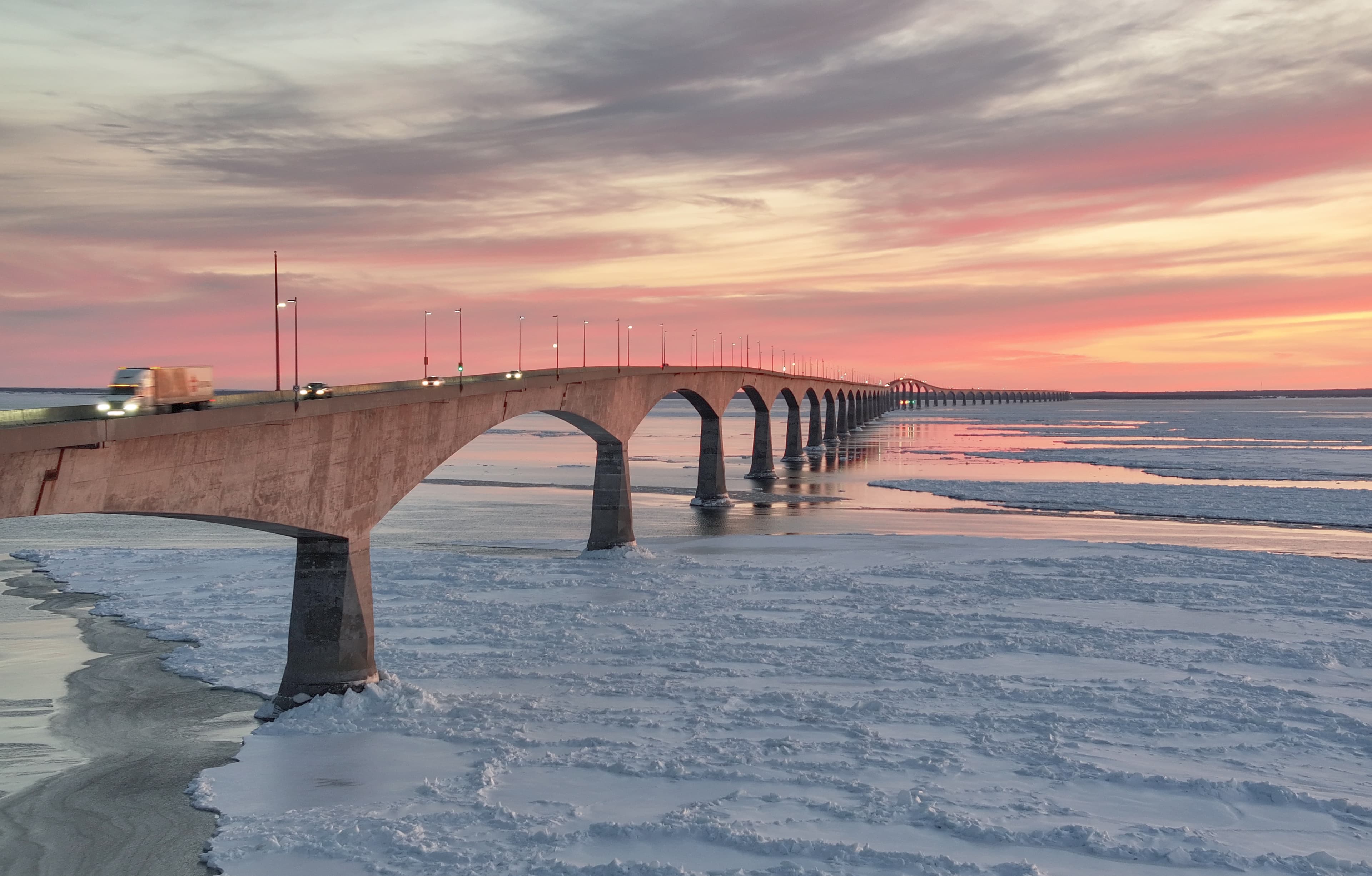

短暂无冰季压缩水上窗口

北伯兰海峡冬季结冰，海上安装必须集中在有限的无冰季。施工组织首先要减少水上工序，再把天气、海况、运输和安装连续排入可用窗口。

02

岸上大型预制

墩基、墩身、破冰体、约 190 米双悬臂主梁和约 60 米吊装梁尽量在岸上完成。最大预制主梁构件约 7,500 吨，制造精度、养护、转运和存放需要作为同一条生产线管理。

03

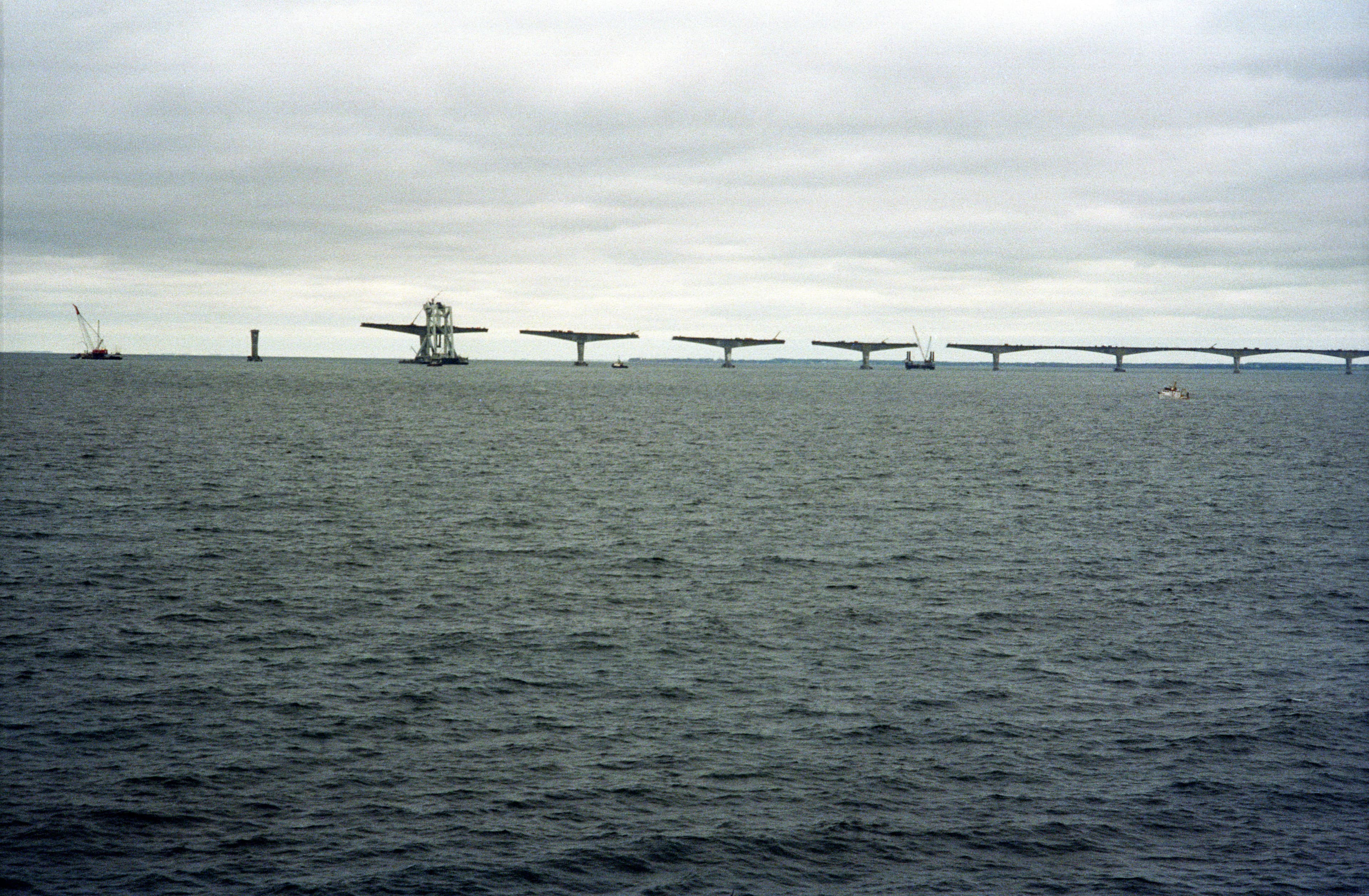

Svanen 重型浮吊安装

大型预制件由 Svanen 重型浮吊运至海上安装。构件重量、浮吊能力、定位精度、海况和安装顺序相互约束，任何环节失配都会消耗稀缺的无冰施工时间。

04

复杂岩层上的水下找平

基础既要承受上部结构荷载，也要应对显著的水平冰力。深水定位、岩面处理、水下导管混凝土填充与施工监测共同决定重力式基础能否按设计工作。

05

海洋环境下的全寿命验证

100 年目标不能只依赖成桥验收。混凝土配合比、保护层、冻融和磨蚀试验需要与应变、温度、位移和冰力监测衔接，持续验证材料和结构在真实环境中的表现。

06 / ANALYSIS

工程师判断

01

真正控制方案的条件是什么

真正控制方案的是冬季海冰、短暂无冰施工窗口和 100 年全寿命可靠性，而不是单纯追求单跨纪录。

02

该方案付出了什么代价

重复跨径和岸上预制降低了海上作业的不确定性，但代价是巨型预制场、约 7,500 吨构件、Svanen 重型浮吊和严格的海上安装组织。

03

最值得借鉴的是什么

最值得借鉴的是把破冰锥、连续刚构单元、岩基基础、高性能混凝土与长期监测视为同一套约束系统，而不是彼此独立的技术亮点。
