铸铁拱桥 / 欧洲

铁桥

The Iron Bridge

英国 · 什罗普郡 Ironbridge

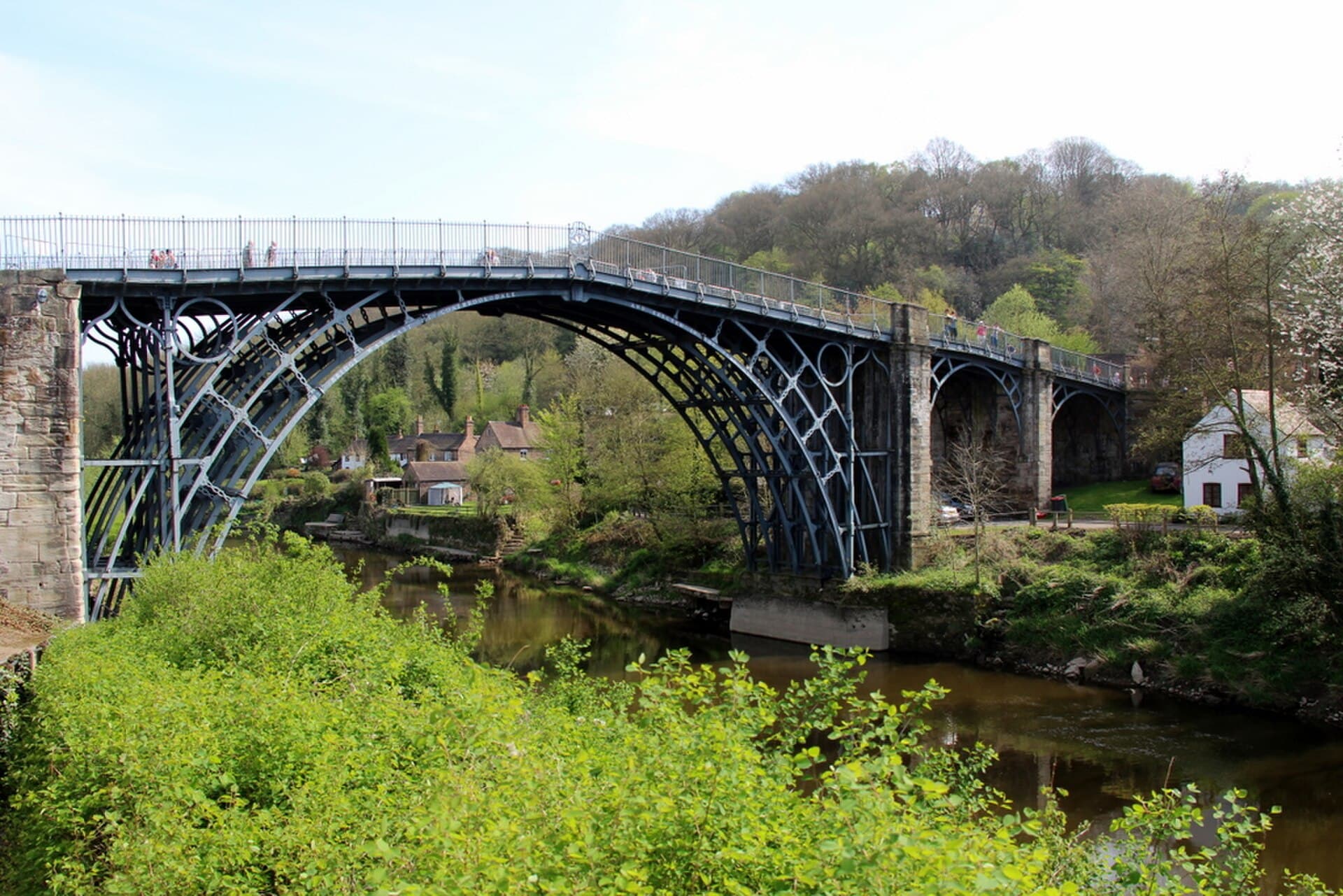

铁桥在 1779 年完成、1781 年开放，以五条半圆铸铁主肋跨越塞文河；30.6 m 是主桥单跨，不是后期引桥总长。

Brian Deegan / Wikimedia Commons / CC BY-SA 2.0（https://creativecommons.org/licenses/by-sa/2.0/）；未作修改；改编须以相同许可分享

01 / PROJECT FILE

项目档案

工程参数、结构分析与图片资料均经过来源核验。

桥梁名称
铁桥
英文名称
The Iron Bridge
国家 / 地区
英国
城市
什罗普郡 Ironbridge
桥型
铸铁拱桥
使用功能
人行桥
主跨跨度
30.6 m
桥梁全长
主桥为单跨 100 ft 6 in（约30.6 m）；不把后期引桥混入该跨度
建成年份
1779
建设单位
暂无可核验公开资料
设计单位
Thomas Farnolls Pritchard（初始设计）
施工单位
Coalbrookdale Company（铸造构件）、Abraham Darby III（组织完成）
主要顾问
暂无可核验公开资料
当前状态
1779 年建成；1781 年正式开放；现为步行桥

02 / VISUAL RECORD

图片画廊

点击图片可放大查看；每张图片都保留现有来源记录和使用限制。

03 / WHY IT MATTERS

为什么值得看

铁桥位于英国什罗普郡 Ironbridge。Thomas Farnolls Pritchard 提出初始设计，Coalbrookdale Company 铸造构件，Abraham Darby III 组织完成；1777 年开工，1779 年竣工，1781 年 1 月 1 日开放通行。

04 / ANALYSIS

结构分析

01

五条铸铁半圆主肋

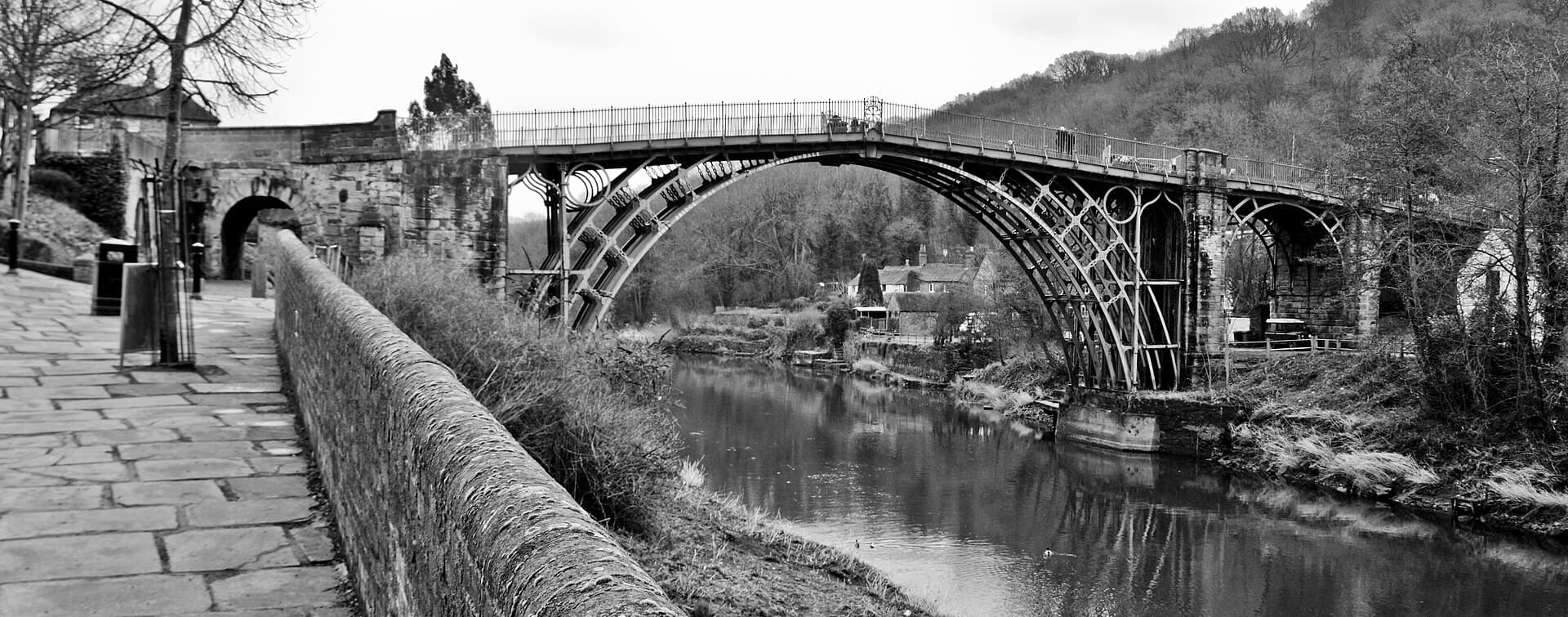

主桥为 100 ft 6 in（约30.6 m）单跨，五条半圆铸铁主肋横向联结，内设两条同心肋和细密连接件。

02

冷鼓风铸铁而非现代钢

主承重构件采用冷鼓风铸铁，桥墩和桥台为石砌体；栏杆等局部构件含熟铁，不能称为现代钢拱桥。

03

木构逻辑转译到金属

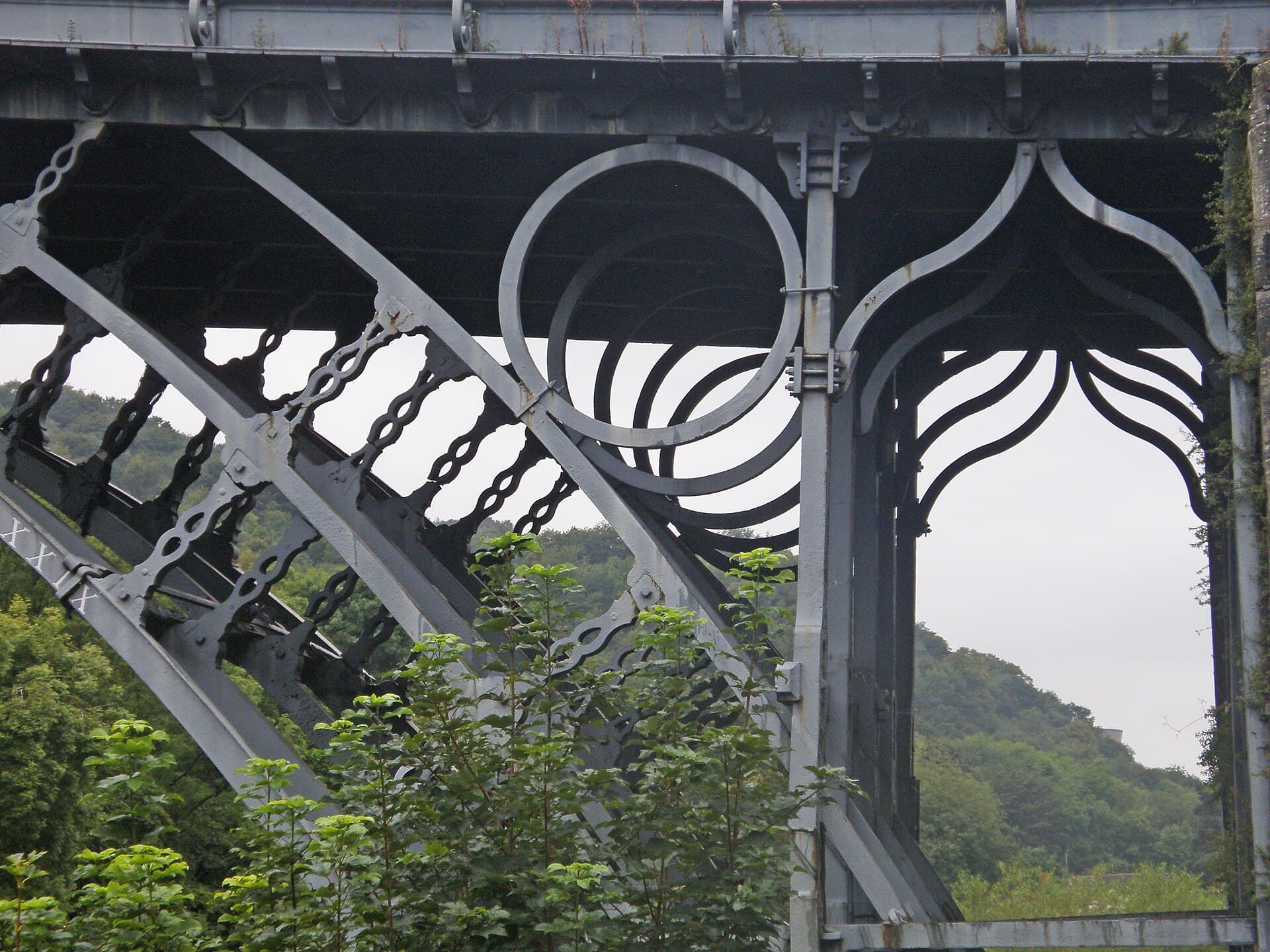

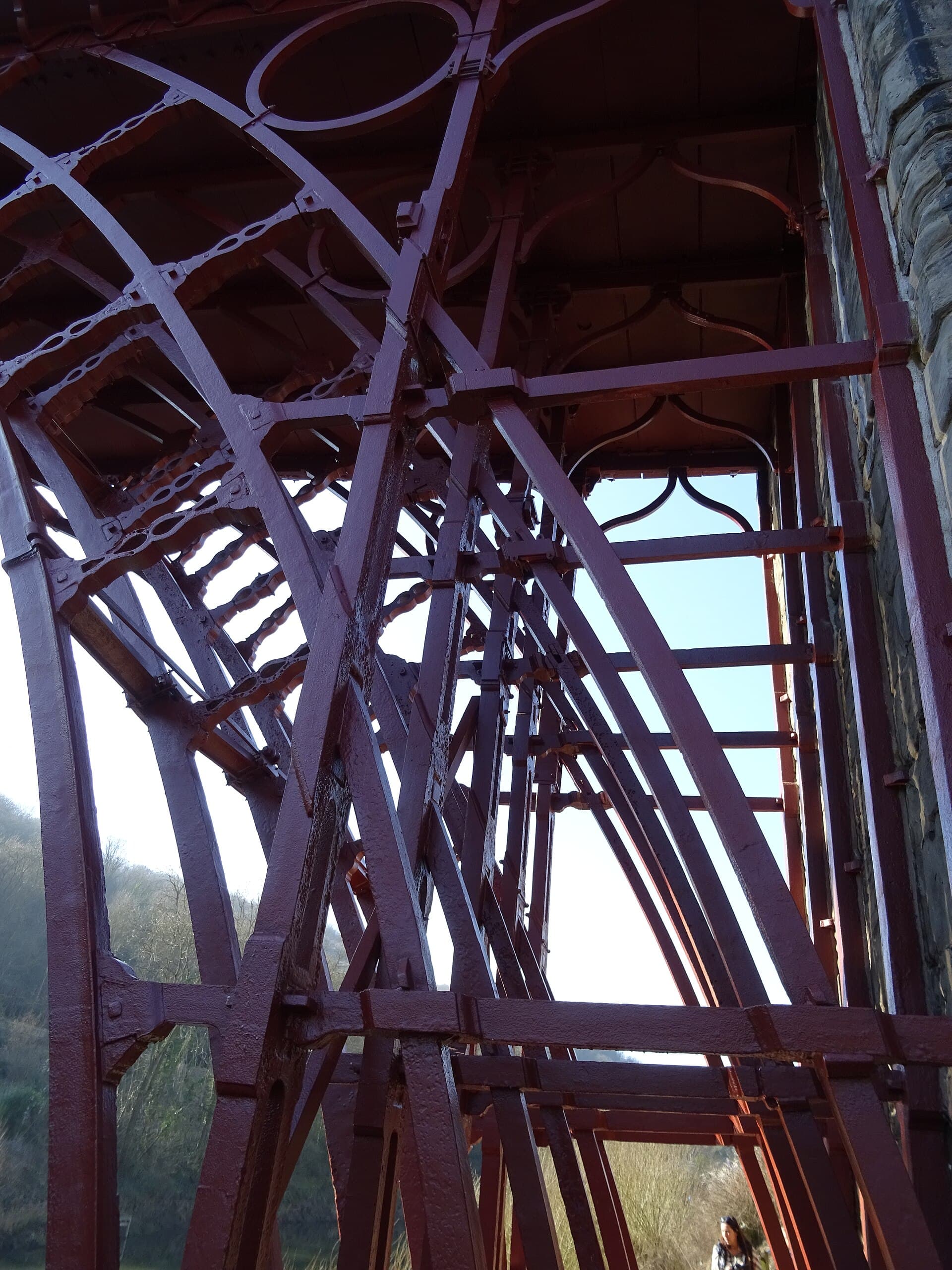

燕尾、肩接等连接由木工做法改造而来，显示早期金属结构仍在借用木构节点逻辑。

05 / ANALYSIS

施工难点

01

逐件配制的非标准铸件

约70%构件逐件配制，不具现代标准化互换性；构件尺寸、铸造误差与现场拼接必须对应管理。

02

半肋高空吊装

1777—1779 年施工时以木制框架从船上起吊半肋，河道、水运和临时支撑共同限制安装顺序。

03

桥台与地基长期变形

南桥台长期受地基移动和洪水影响；后续两石墩、木跨、铁制引桥及河床混凝土撑杆均反映长期约束需求。

06 / ANALYSIS

工程师判断

01

真正控制方案的条件是什么

控制方案的是用当时可铸造的铁跨越塞文河，而非以现代材料标准倒推其结构。

02

该方案付出了什么代价

五肋铸铁拱建立了金属主承重体系，但非标准构件、木构式节点和桥台地基使制造与长期维护更复杂。

03

最值得借鉴的是什么

最值得借鉴的是把连接逻辑也视为结构史：燕尾和肩接揭示材料革新并不会立刻消除既有建造方法。
