三塔连续体系
三塔可以降低单跨规模，但中塔同时受两侧跨影响，纵向刚度并不会自然充足。结构必须专门处理桥塔、桥面和两侧索面之间的力学耦合。
斜拉桥 / 欧洲
Queensferry Crossing
Queensferry Crossing
英国（苏格兰） · 南昆斯费里 / 北昆斯费里（福斯湾）

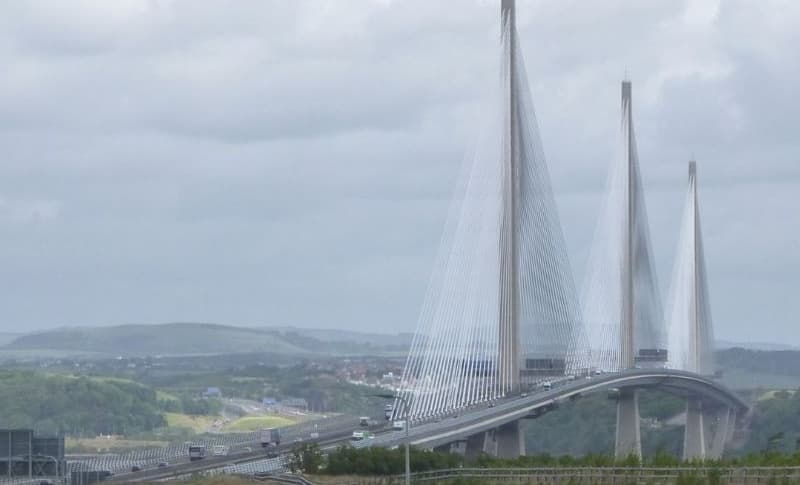

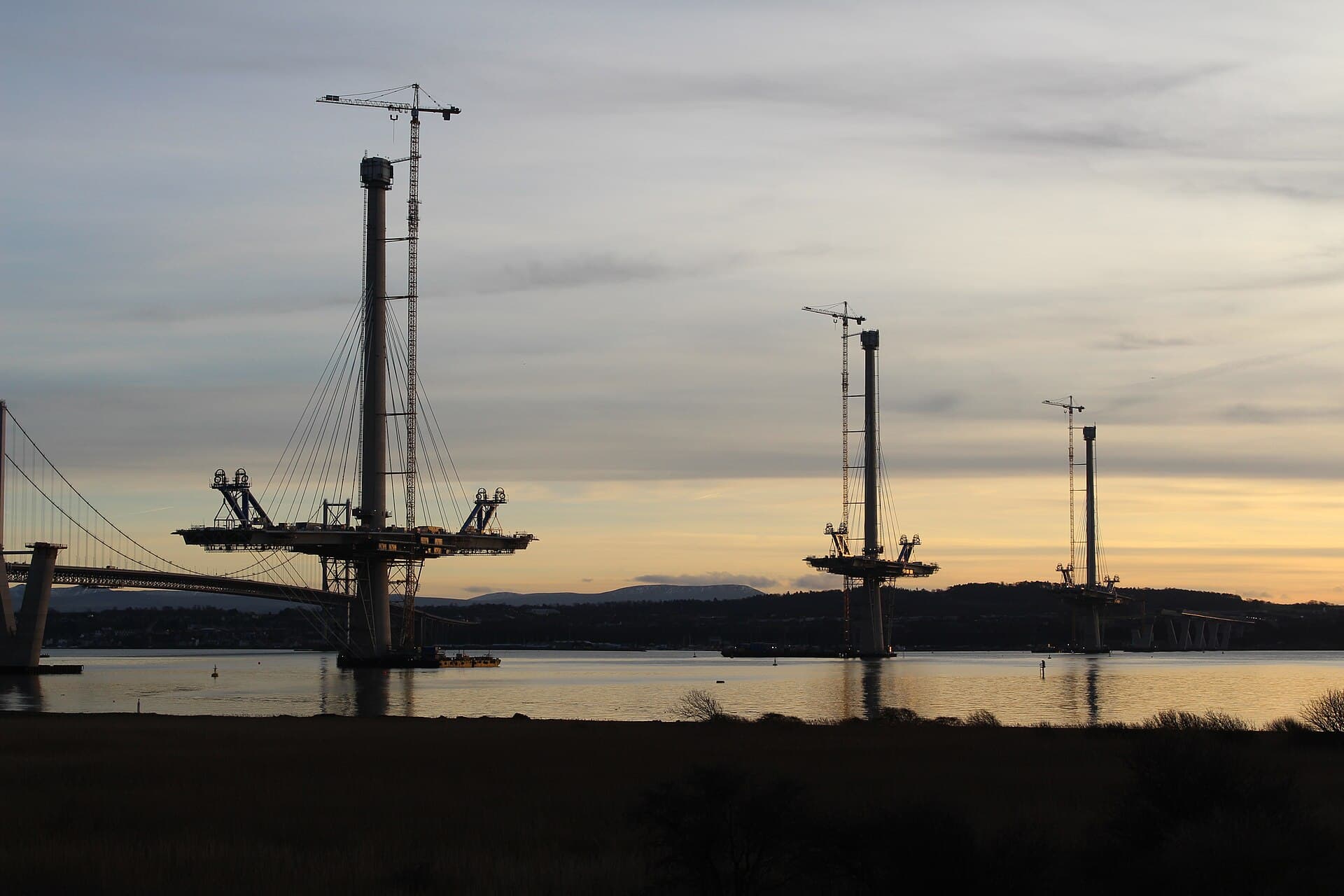

Queensferry Crossing 的交叉斜拉索不是为了造型：它为三塔连续体系的中塔补足纵向静、动力刚度，使桥塔和主梁可以更纤细。
David Dixon / Geograph / Wikimedia Commons / CC BY-SA 2.0（https://creativecommons.org/licenses/by-sa/2.0/）；本地展示为来源图像副本，未裁切照片内容；改编须以相同许可分享
01 / PROJECT FILE
项目档案
公开来源、图片许可和未确认项按字段登记；没有可靠来源的数字不会自动补全。
- 桥梁名称
- Queensferry Crossing
- 英文名称
- Queensferry Crossing
- 正式名称
- 来源升级核查中
- 别名
- 来源升级核查中
- 国家 / 地区
- 英国（苏格兰）
- 城市
- 南昆斯费里 / 北昆斯费里（福斯湾）
- 坐标
- 56.004722, -3.412500（实体坐标）
- 跨越对象
- 来源升级核查中
- 道路 / 铁路线路
- 来源升级核查中
- 桥型
- 斜拉桥
- 使用功能
- 公路桥
- 主跨跨度
- 650 m
- 桥梁全长
- 全长约 2.7 km；两座主跨各 650 m
- 桥面宽度
- 来源升级核查中
- 建成年份
- 2017
- 开放日期
- 2017-08-30
- 业主／项目方
- Transport Scotland（苏格兰政府交通部门）
- 管理单位
- 来源升级核查中
- 设计单位
- Forth Crossing Design JV（福斯跨越设计联合体：Ramboll、Grontmij、Leonhardt, Andrä und Partner）
- 施工单位
- Forth Crossing Bridge Constructors（福斯跨越大桥建设联合体：HOCHTIEF Solutions AG、American Bridge International、Dragados S.A.、Galliford Try Infrastructure Ltd）
- 主要顾问
- Jacobs–Arup Joint Venture（雅各布斯—奥雅纳联合体：业主首席咨询及交付合作方）
- 当前状态
- 运营中
LOCATION
桥梁实体位置
56.004722, -3.412500 · 实体坐标
02 / VISUAL RECORD
图片画廊
点击图片可放大查看；每张图片都保留现有来源记录和使用限制。
03 / WHY IT MATTERS
为什么值得看
把这座桥为什么重要、值得记住和仍然影响今天的部分直接说清楚。
Queensferry Crossing 跨越福斯湾，2017 年通车，是三塔连续斜拉桥。苏格兰政府资料给出全长约 2.7 km、塔高 210 m；两个主跨中心布置交叉斜拉索，用以稳定连续体系中的中间桥塔。
04 / HISTORY
历史节点
把改变结构方案和工程认识的事件按发生顺序放在一起，不把旧桥事故与后续重建混为同一件事。
2007
确定建设新跨越工程
Transport Scotland 项目资料记载，2007 年 12 月确定在福斯路桥以西建设新的跨越工程。
2011-08
现场开工
Transport Scotland 官方资料记载，Forth Replacement Crossing 工程于 2011 年 8 月开始现场施工。
2017-08-30
投入交通
Transport Scotland 明确区分：Queensferry Crossing 于 2017 年 8 月 30 日首次向车辆开放。
2017-09-04
正式揭幕
英国交通部门记录，女王于 2017 年 9 月 4 日正式揭幕；该日期与车辆首次通行分开保留。
2018-02-01
转为高速公路运营
Transport Scotland 项目资料记载，桥梁于 2018 年 2 月 1 日转为高速公路。
05 / STRUCTURAL ANALYSIS
结构分析
02
交叉斜拉索

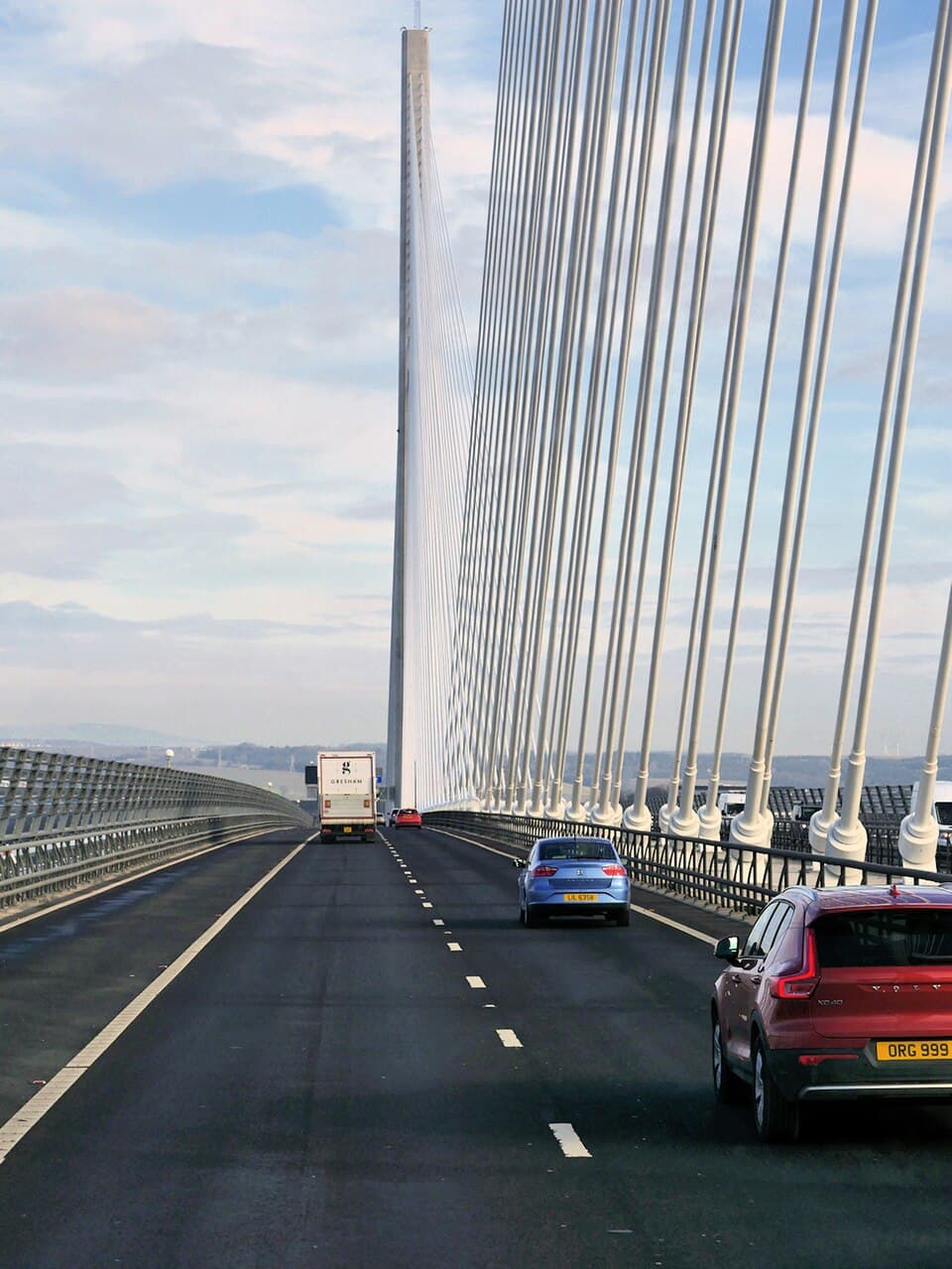

两个主跨中心的交叉斜拉索为中塔提供额外的整体静、动力刚度。这使塔和梁可以更轻盈，但也把索面几何、张拉和振动控制提高为关键条件。
03
连续主梁的位移协调
多跨连续桥面要同时协调活载、温度、风和施工阶段位移；任何一跨的调索与线形变化都会影响中塔和相邻跨。
06 / CONSTRUCTION CHALLENGES
施工难点
01
超长平衡悬臂施工

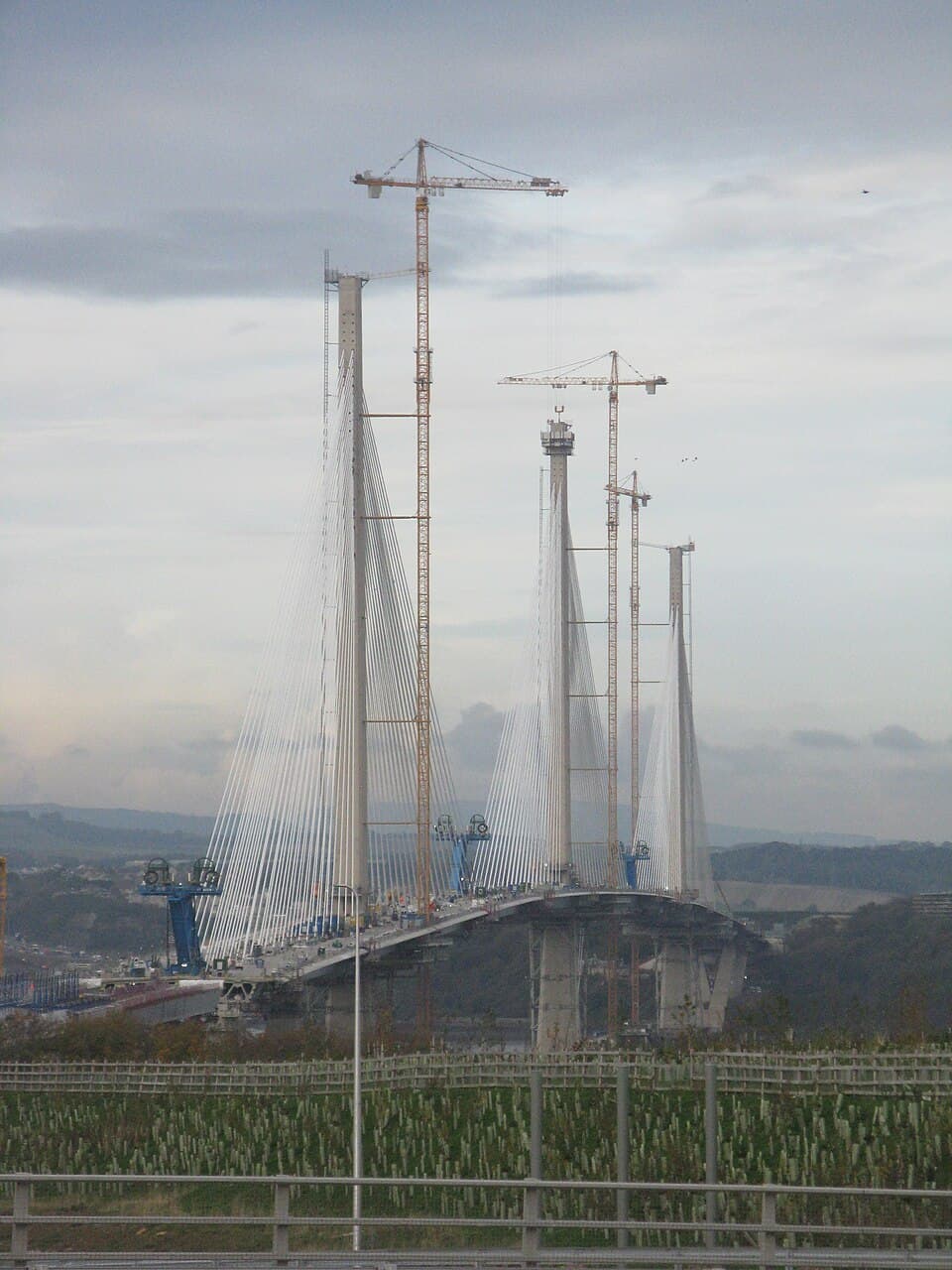

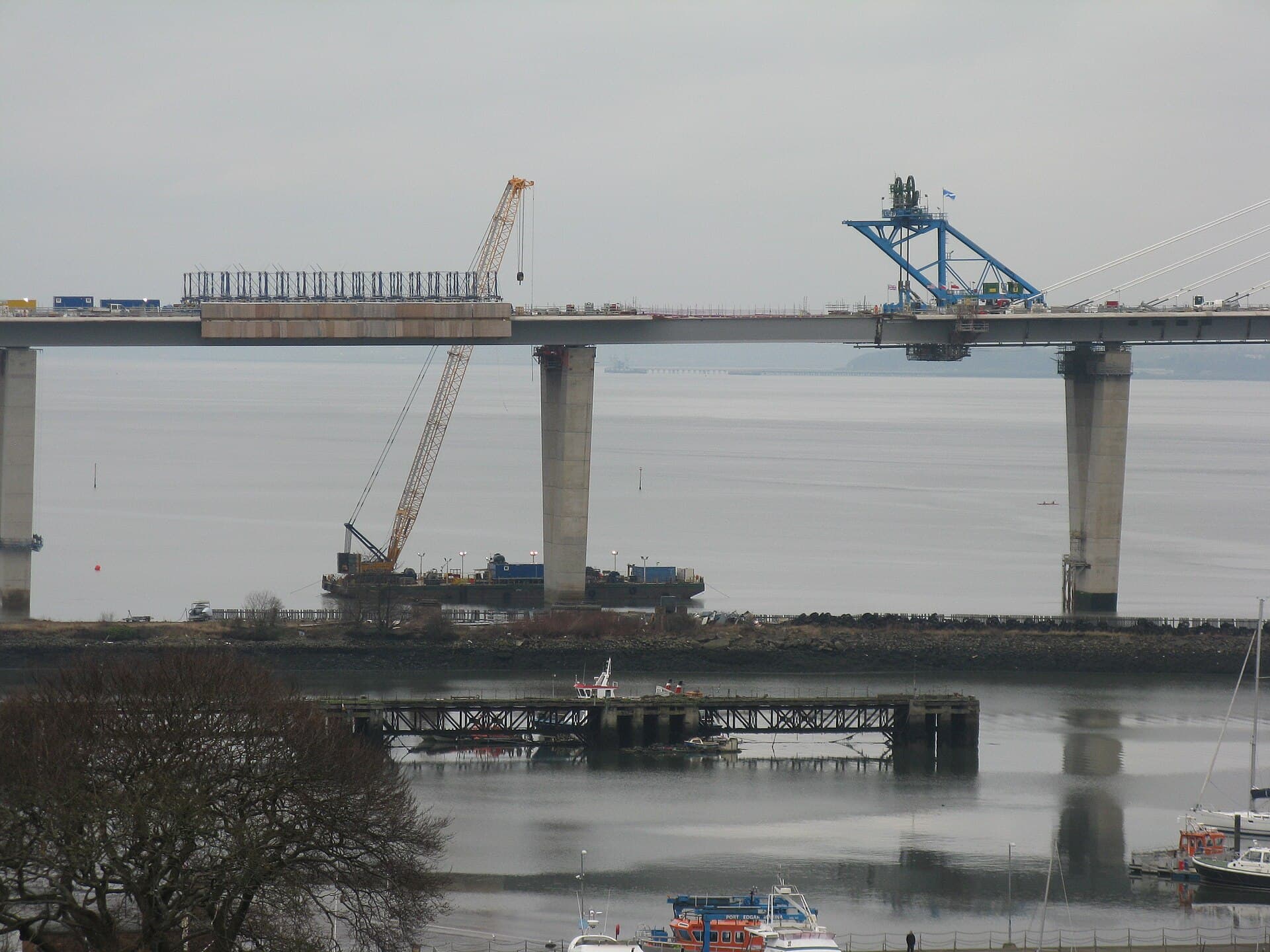

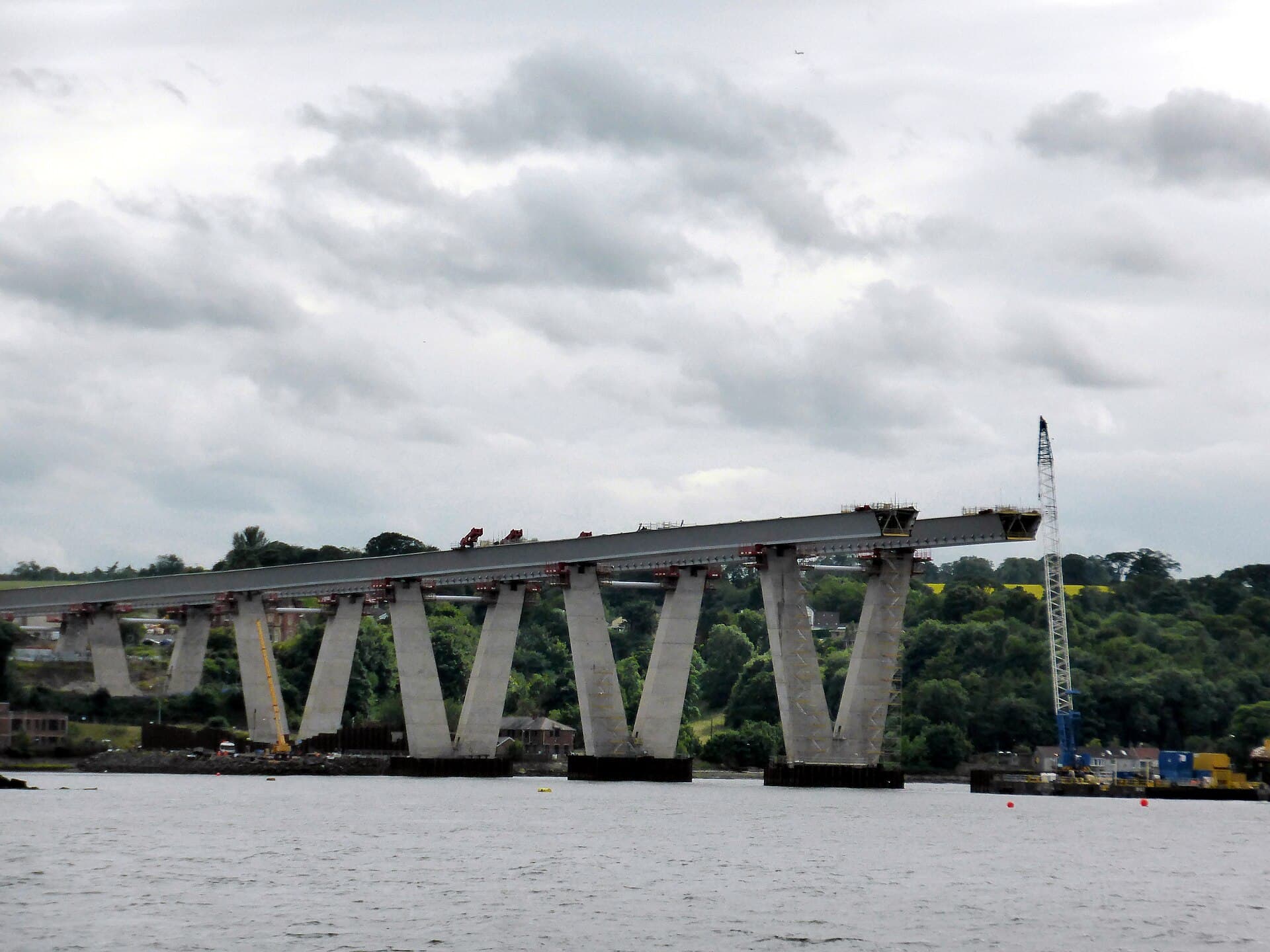

梁段从三座桥塔向跨中推进，施工阶段必须保持各塔两侧受力的平衡，并控制风、温度和索力引起的偏位。
02
中塔纵向稳定
中塔不是两座边塔的简单复制。交叉索、桥面刚度和施工次序需在中塔形成有效约束前共同校核。
03
福斯湾航道和桥群环境

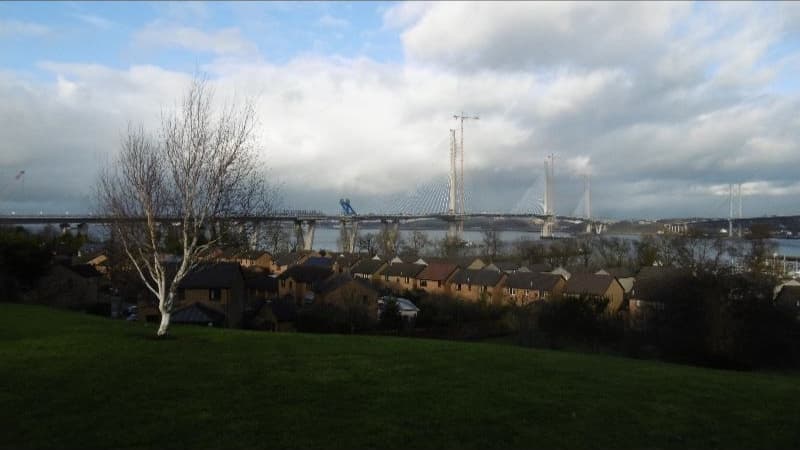

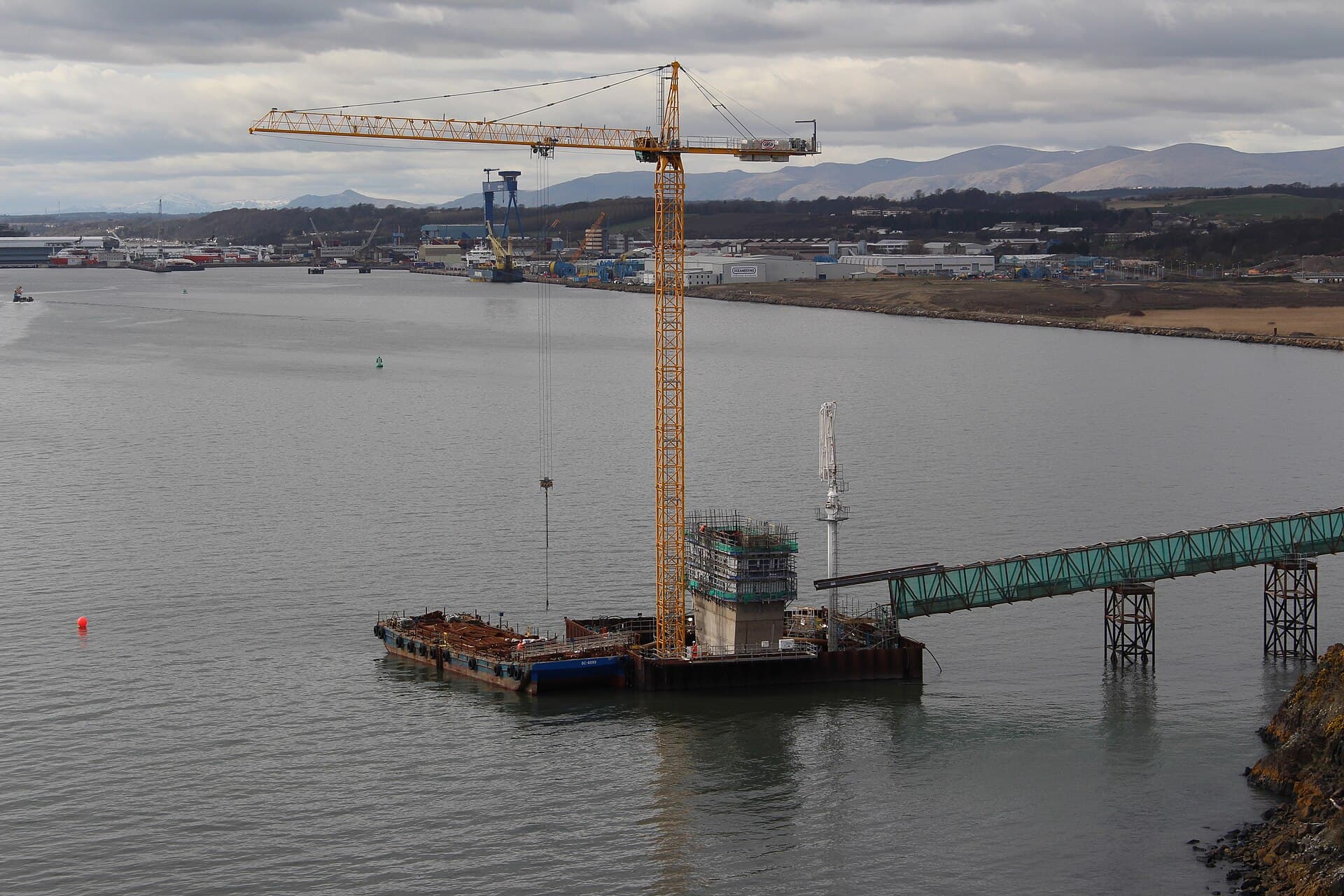

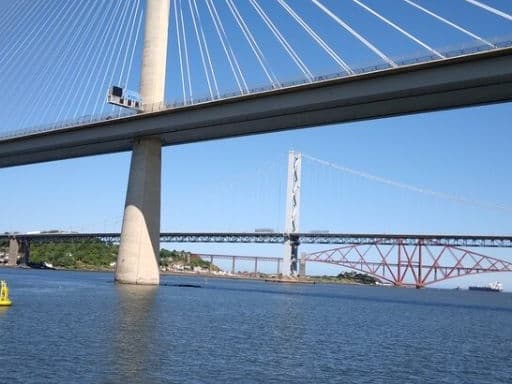

施工船舶、航道和相邻既有桥梁共同限制作业组织，跨湾施工不能只从单桥局部效率安排。
07 / ENGINEER'S JUDGEMENT
工程师判断
01
真正控制方案的条件是什么
真正控制方案的是中塔纵向刚度和连续多跨的位移协调，而不是“三座桥塔”这一外观特征。
02
该方案付出了什么代价
交叉斜拉索提高刚度并允许更纤细的构件，代价是调索、振动、施工平衡和长期维护的耦合更强。
03
最值得借鉴的是什么
最值得借鉴的是先识别多塔斜拉桥的中塔薄弱环节，再用明确的结构路径补强，而不是把交叉索当作装饰。
08 / REFERENCES
资料来源
仅展示本项目登记的高价值来源；图片许可仍以单图来源页为准。
- Transport Scotland 2017 年报
Transport Scotland 2017 年报 · 权威（A）
- 方案评估资料
方案评估资料 · 权威（A）
- 项目更新
项目更新 · 权威（A）
- Transport Scotland 采购资料
Transport Scotland 采购资料 · 权威（A）
- Queensferry Crossing project details
Transport Scotland · 权威（A）
- Queensferry Crossing official opening
Transport Scotland · 权威（A）
- Arup
Arup · 设计/施工（B）
- HOCHTIEF
HOCHTIEF · 辅助（E）
