01

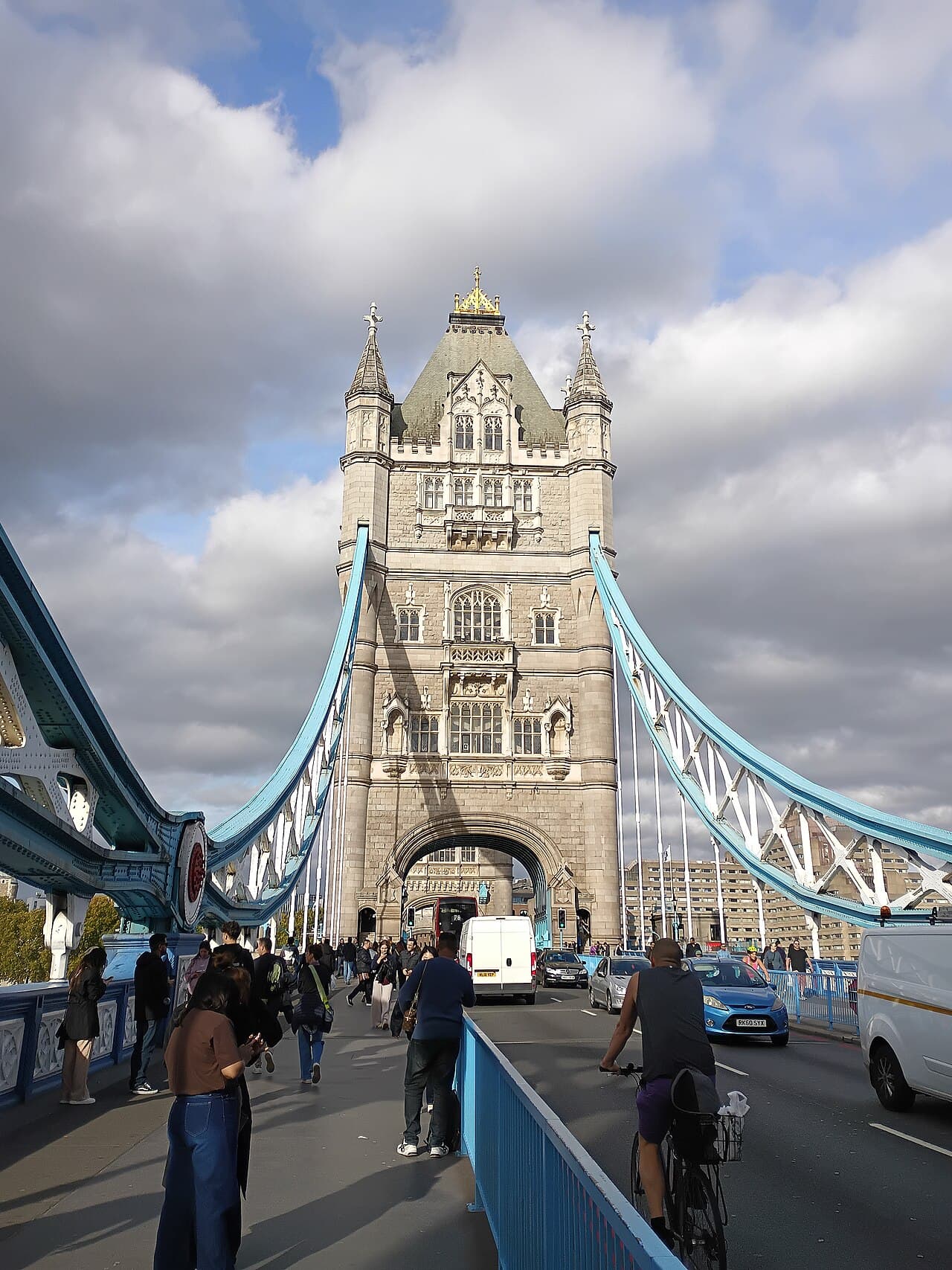

两侧悬索车道段
从两岸到桥塔的车道段由悬索体系支承。它们把引桥、桥塔与主缆形成连续传力路径，但不等同于中央可开启跨。
悬索—开启组合桥 / 欧洲
伦敦塔桥
Tower Bridge
英国 · 伦敦，泰晤士河

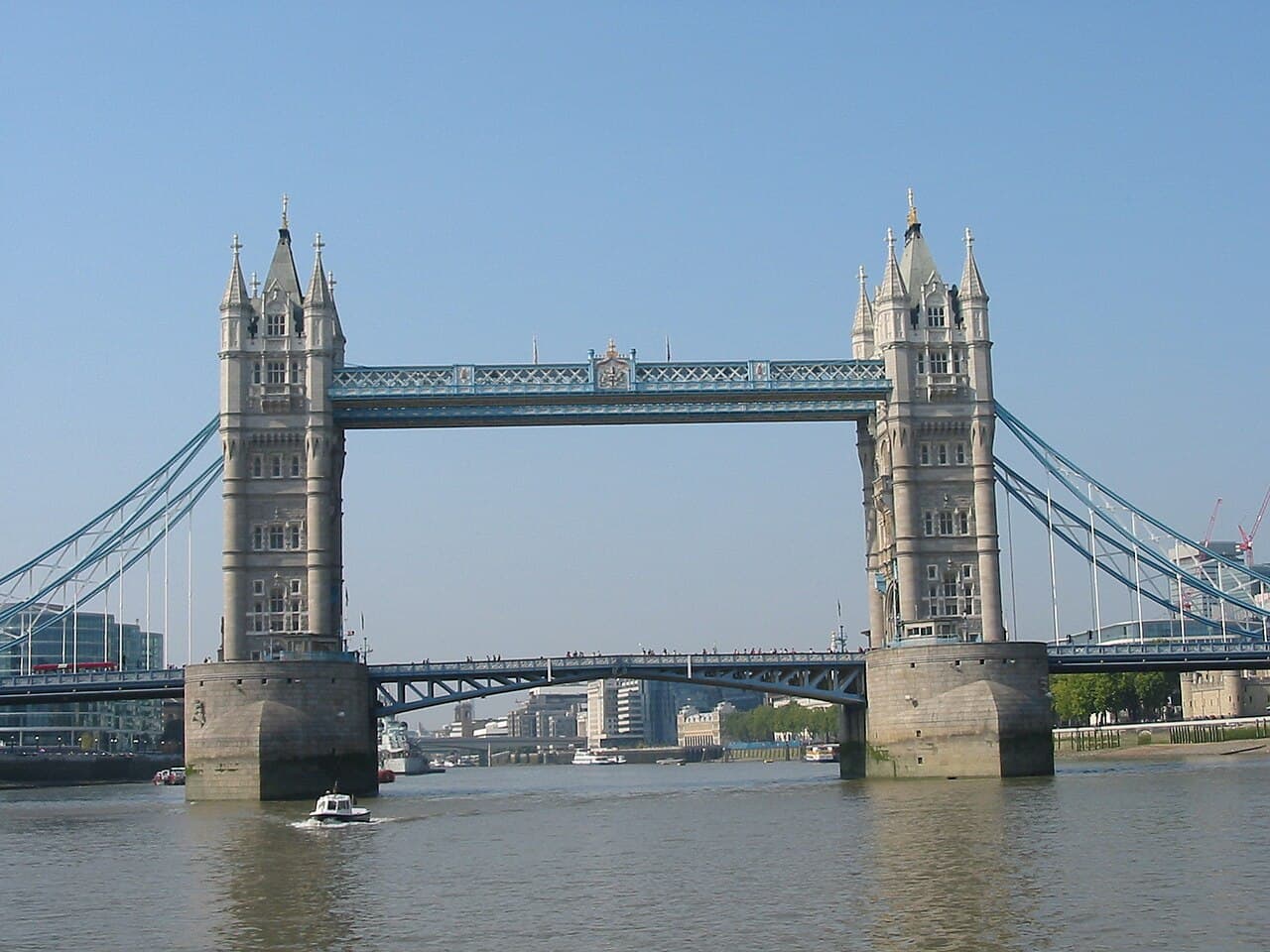

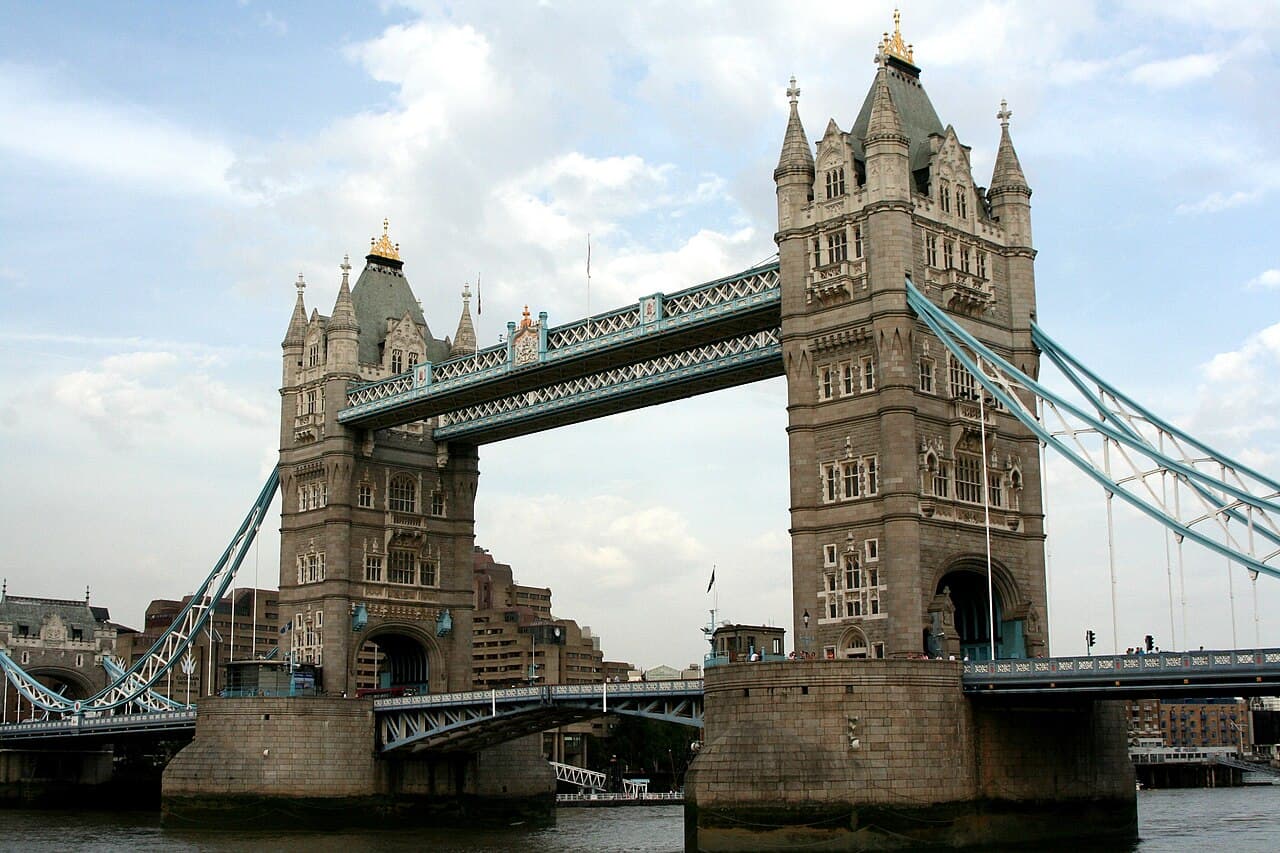

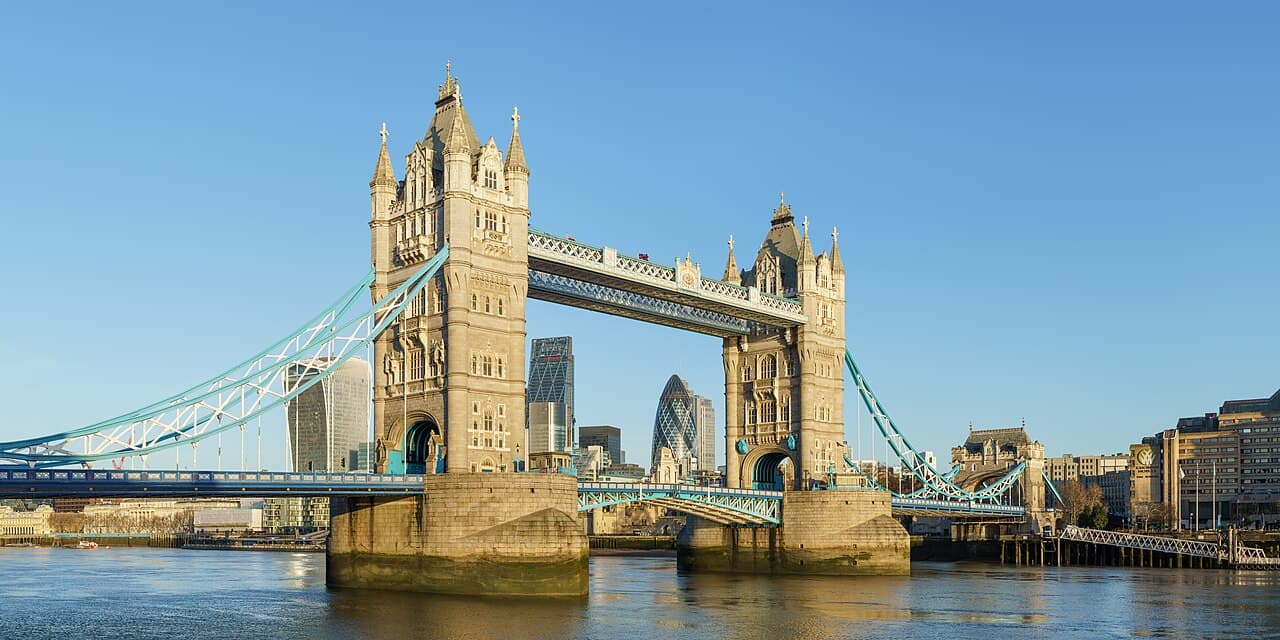

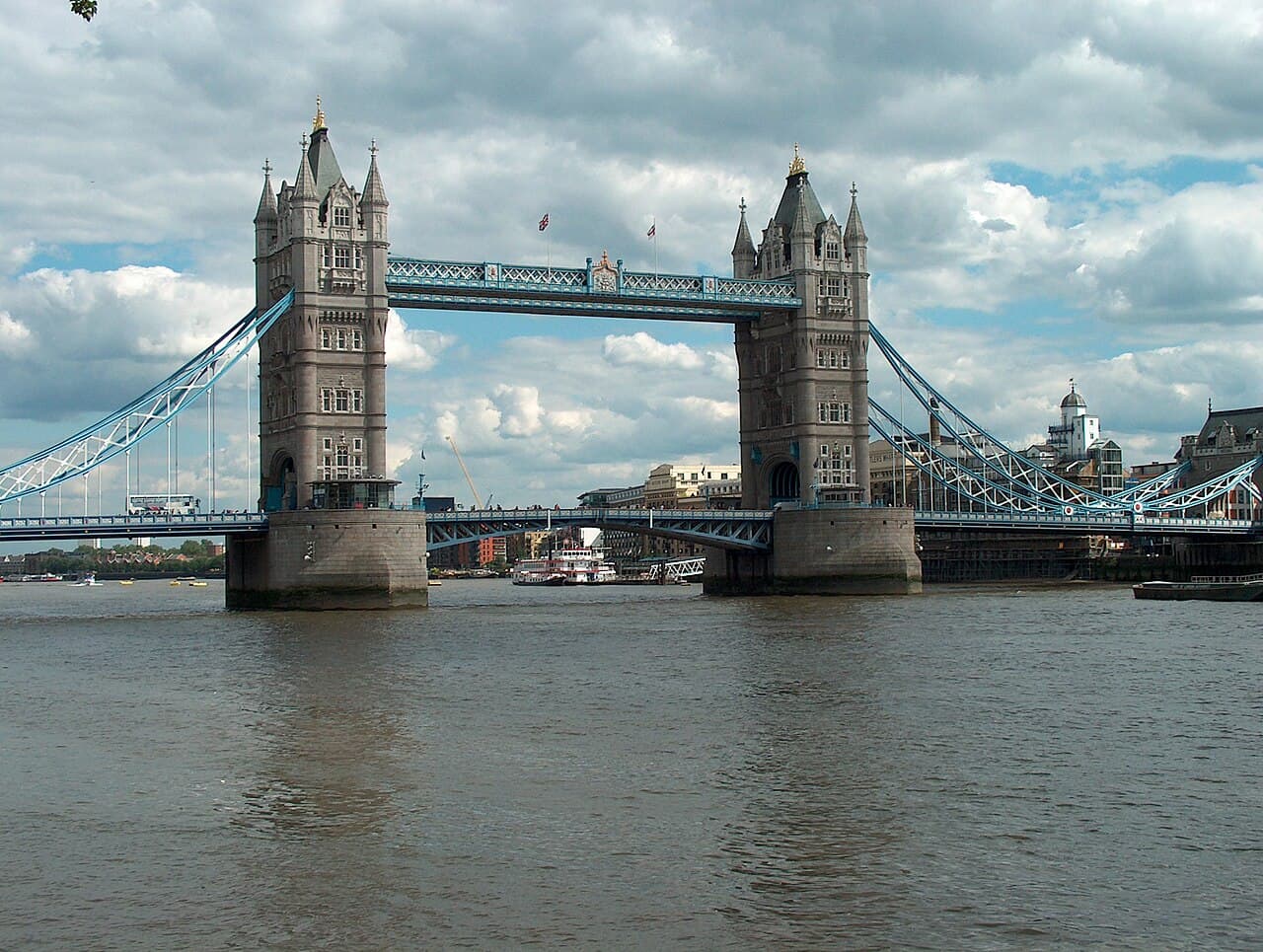

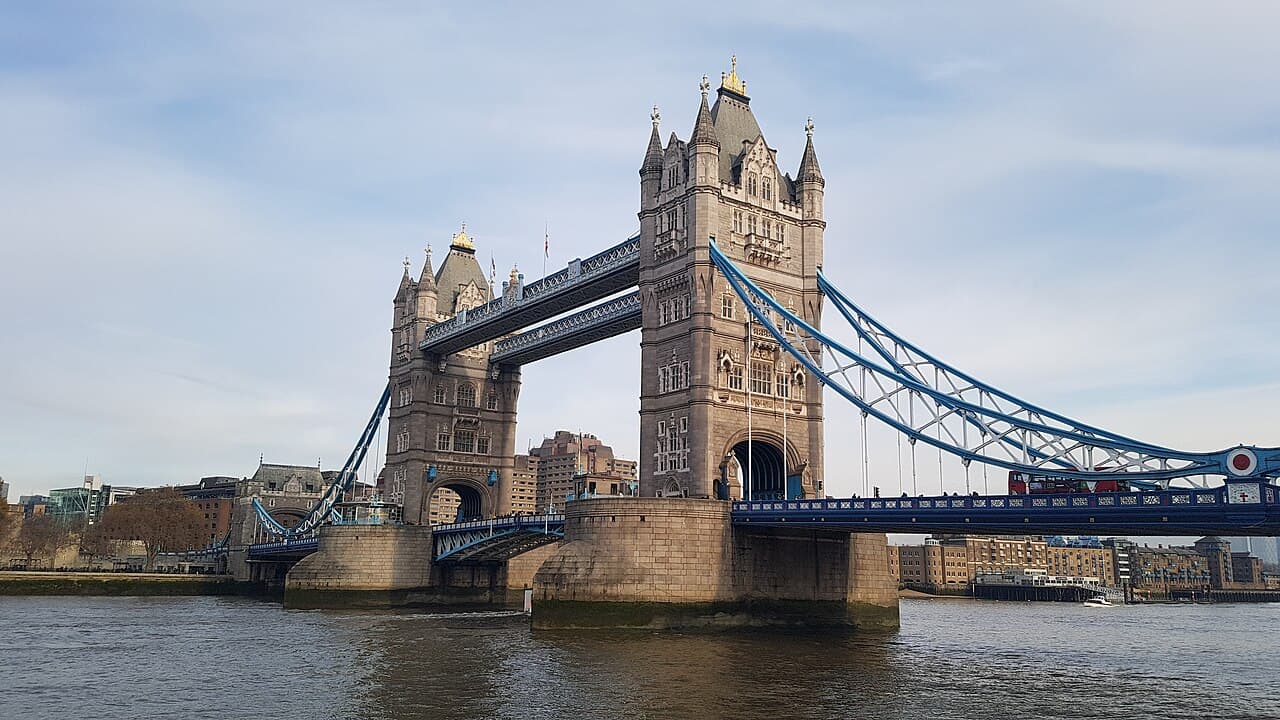

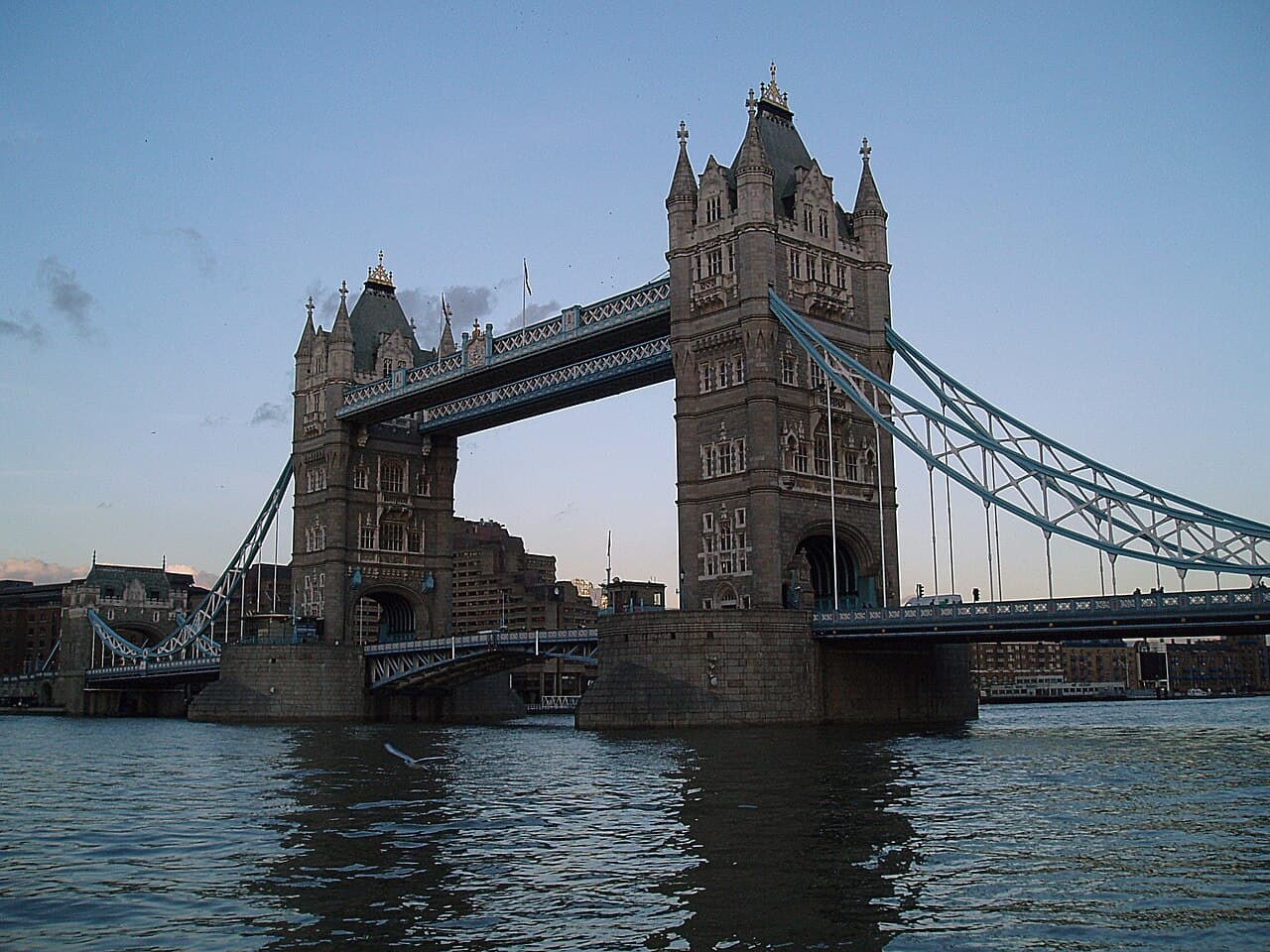

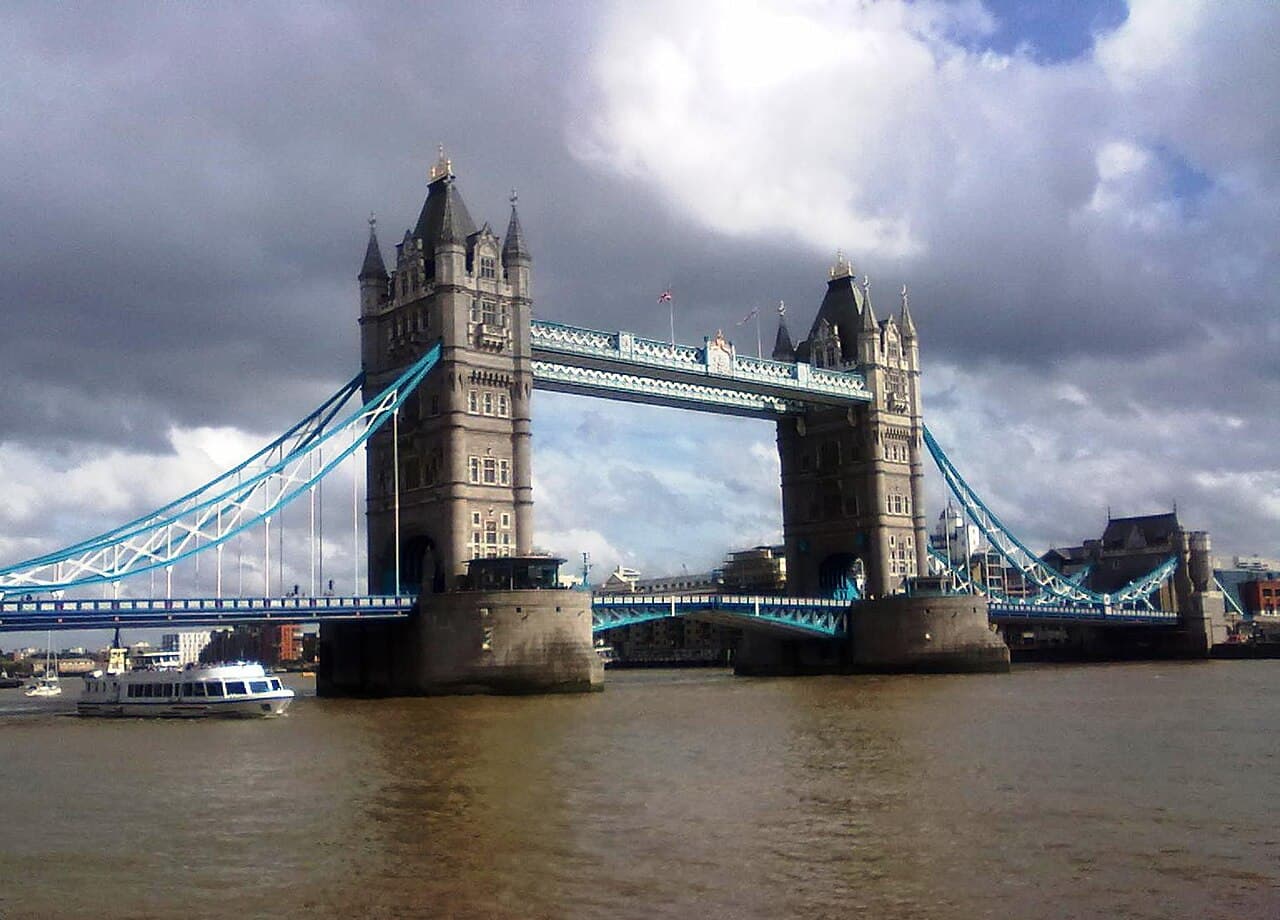

塔桥不是单一桥型：两岸车道段、高位通道和中央双叶开启跨分别采用不同结构逻辑，组合成适应泰晤士河通航的完整系统。
Acabashi / Wikimedia Commons / CC BY-SA 4.0（https://creativecommons.org/licenses/by-sa/4.0/）；本地展示为来源图像副本，未作修改；改编须以相同许可分享
01 / PROJECT FILE
项目档案
公开来源、图片许可和未确认项按字段登记；没有可靠来源的数字不会自动补全。
- 桥梁名称
- 伦敦塔桥
- 英文名称
- Tower Bridge
- 正式名称
- 来源升级核查中
- 别名
- 来源升级核查中
- 国家 / 地区
- 英国
- 城市
- 伦敦，泰晤士河
- 坐标
- 51.505556, -0.075278（实体坐标）
- 跨越对象
- 来源升级核查中
- 道路 / 铁路线路
- 来源升级核查中
- 桥型
- 悬索—开启组合桥
- 使用功能
- 公路桥、人行桥
- 主跨跨度
- 66 m
- 桥梁全长
- 244 m
- 桥面宽度
- 来源升级核查中
- 建成年份
- 1894
- 开放日期
- 1894-06-30
- 业主／项目方
- City of London Corporation
- 管理单位
- 来源升级核查中
- 设计单位
- John Wolfe Barry、Horace Jones
- 施工单位
- John Jackson（基础、桥台及北侧引道）、Sir W G Armstrong, Mitchell & Co. Ltd（液压机械）、William Webster（南侧引道）、Sir William Arrol & Co. Ltd（铁和钢结构）、Perry & Co（砌体、铺装和照明）
- 主要顾问
- Edward Cruttwell（施工期驻地工程师，后任桥梁咨询工程师）
- 当前状态
- 运营中；桥内设公共参观路线
LOCATION
桥梁实体位置
51.505556, -0.075278 · 实体坐标
02 / VISUAL RECORD
图片画廊
点击图片可放大查看；每张图片都保留现有来源记录和使用限制。
03 / WHY IT MATTERS
为什么值得看
把这座桥为什么重要、值得记住和仍然影响今天的部分直接说清楚。
伦敦塔桥最容易被误称为“悬索桥”。官方解释更准确：两岸至桥塔的车道段为悬索体系，桥塔之间是双叶开启跨，高位人行通道又承担不同的联结与通行角色；它是一座复合结构桥。
04 / HISTORY
历史节点
把改变结构方案和工程认识的事件按发生顺序放在一起，不把旧桥事故与后续重建混为同一件事。
1876-02-10
东伦敦新过河通道需求形成
塔桥官方时间线记录，伦敦东部交通拥堵和跨河需求促使市政机构于 1876 年成立特别桥梁或隧道委员会。
1884-11
双叶开启方案获接受
官方资料记录 Horace Jones 与 John Wolfe Barry 合作提出中央开启跨方案，并于 1884 年获议会及 Bridge House Estates 接受。
1886-04-22
桥梁开工
塔桥官方时间线记录工程于 1886 年 4 月 22 日开工，Henry Marc Brunel 任助理工程师，Edward Cruttwell 任驻地工程师。
1894-06-30
王室主持正式开桥
塔桥官方资料记录威尔士亲王于 1894 年 6 月 30 日中午主持正式开桥；7 月先开放步行交通，月底向公众全面开放。
05 / STRUCTURAL ANALYSIS
结构分析
02

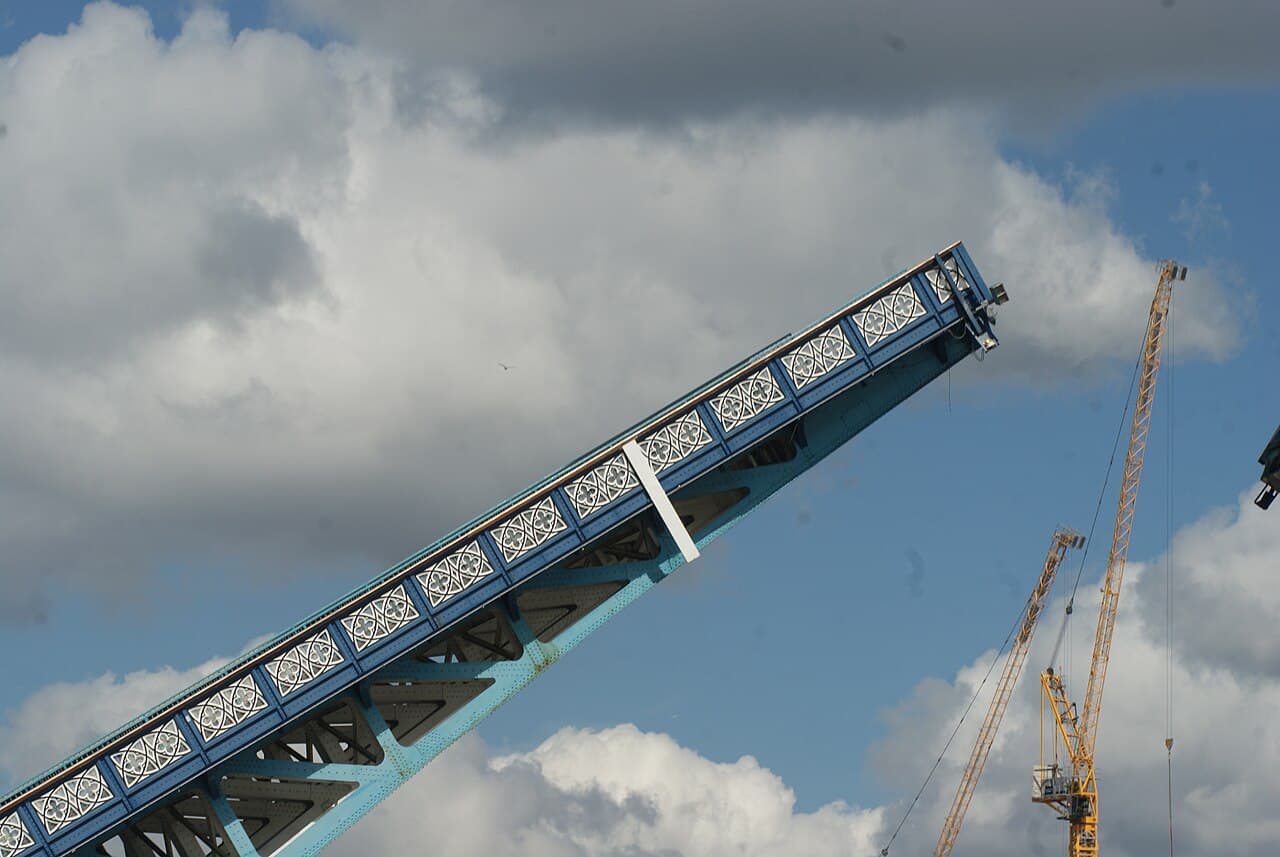

中央双叶开启桥
桥塔之间的车道由两片可开启桥叶组成，以保持高桅船舶通航。开启功能使平衡、机械系统和桥面使用状态成为结构的一部分。
03
高位通道
高位通道供行人通行，并容纳支撑全桥的悬索索缆。其受力逻辑经历过从早期悬臂到后来悬索支承的调整，不能当作纯装饰。
06 / CONSTRUCTION CHALLENGES
施工难点
01
通航与道路同时成立
低桥面会阻断通航，频繁开启又会影响道路；双叶开启跨是对这两个刚性需求的直接回应。
02

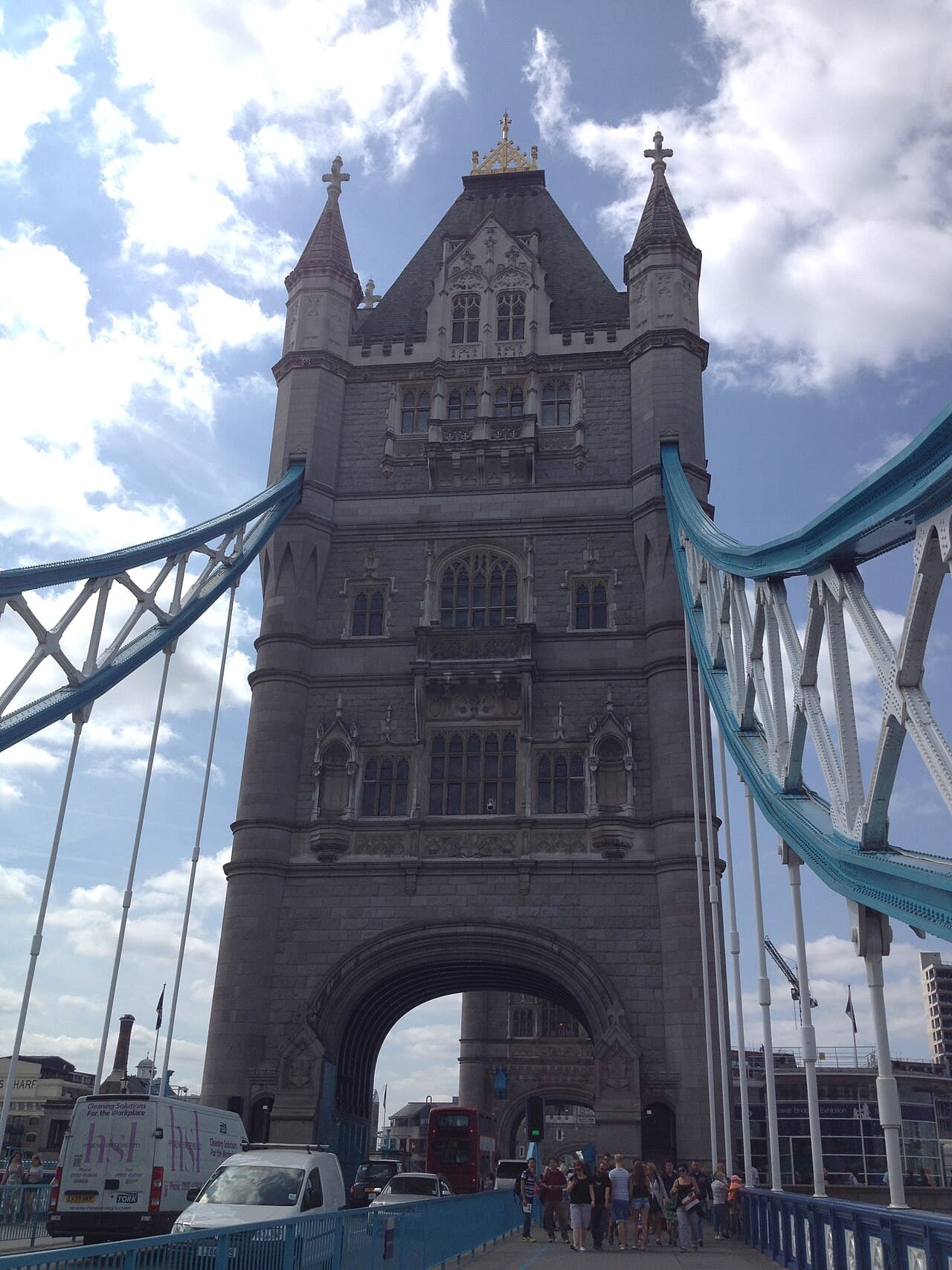

两座桥塔与高位联系
官方建造资料记录塔和高位通道使用超过 11,000 吨钢骨架。塔、通道、缆索和桥面必须在同一空间体系中定位。
03
大量铆接施工
超过 1,300 万枚铆钉意味着制造、装配、检验和维护不能把节点视为次要细节；它们是钢骨架整体性的基础。
07 / ENGINEER'S JUDGEMENT
工程师判断
01
真正控制方案的条件是什么
真正控制方案的是通航净空和道路连续性同时存在，而不是为城市地标叠加造型。
02
该方案付出了什么代价
复合体系解决了河道与道路冲突，代价是可动机械、多个结构子系统和长期维护接口。
03
最值得借鉴的是什么
最值得借鉴的是先把功能冲突拆开，再让每段结构采用最适合自身任务的受力体系。
