01
高位横梁与吊舱

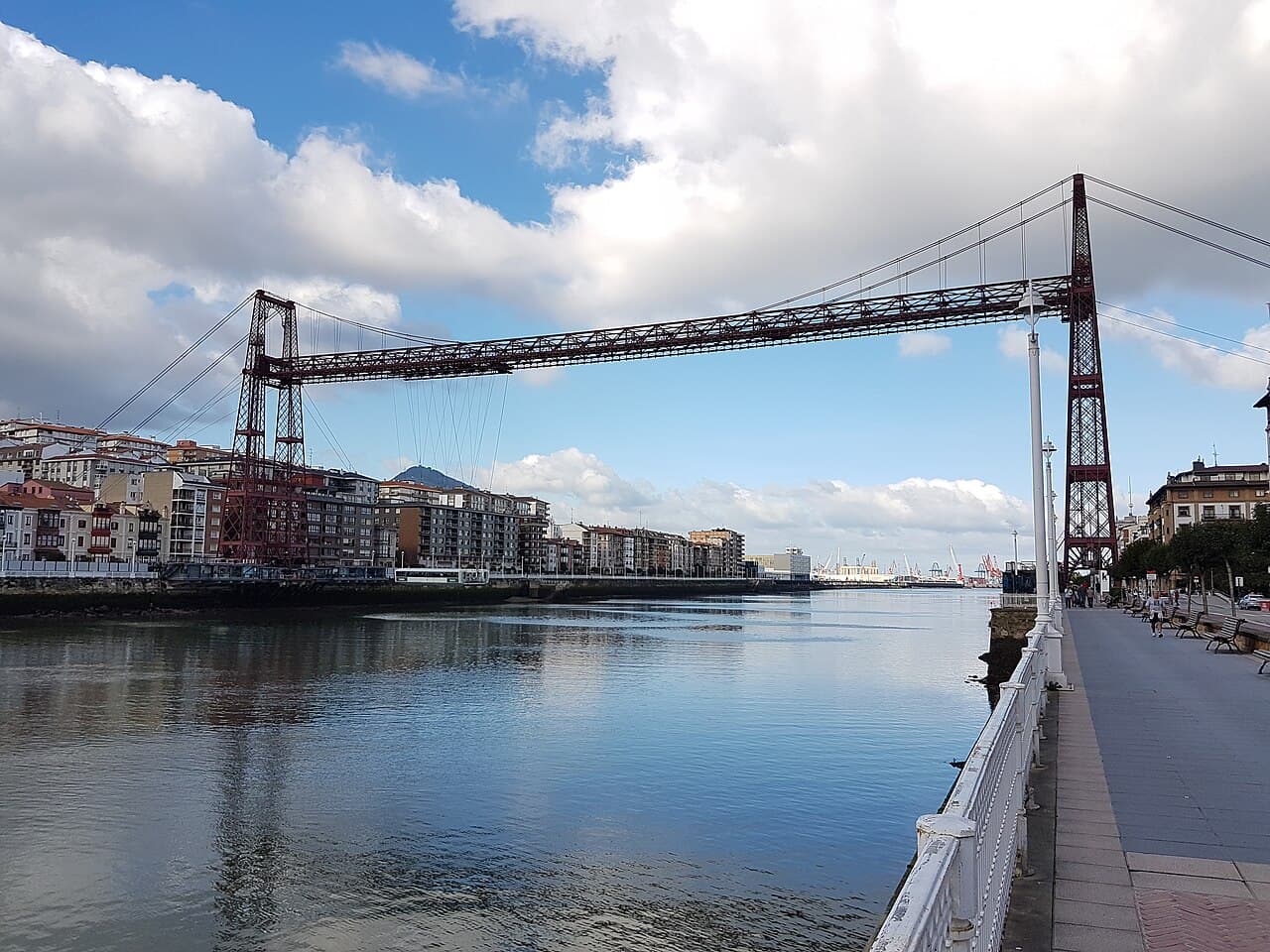

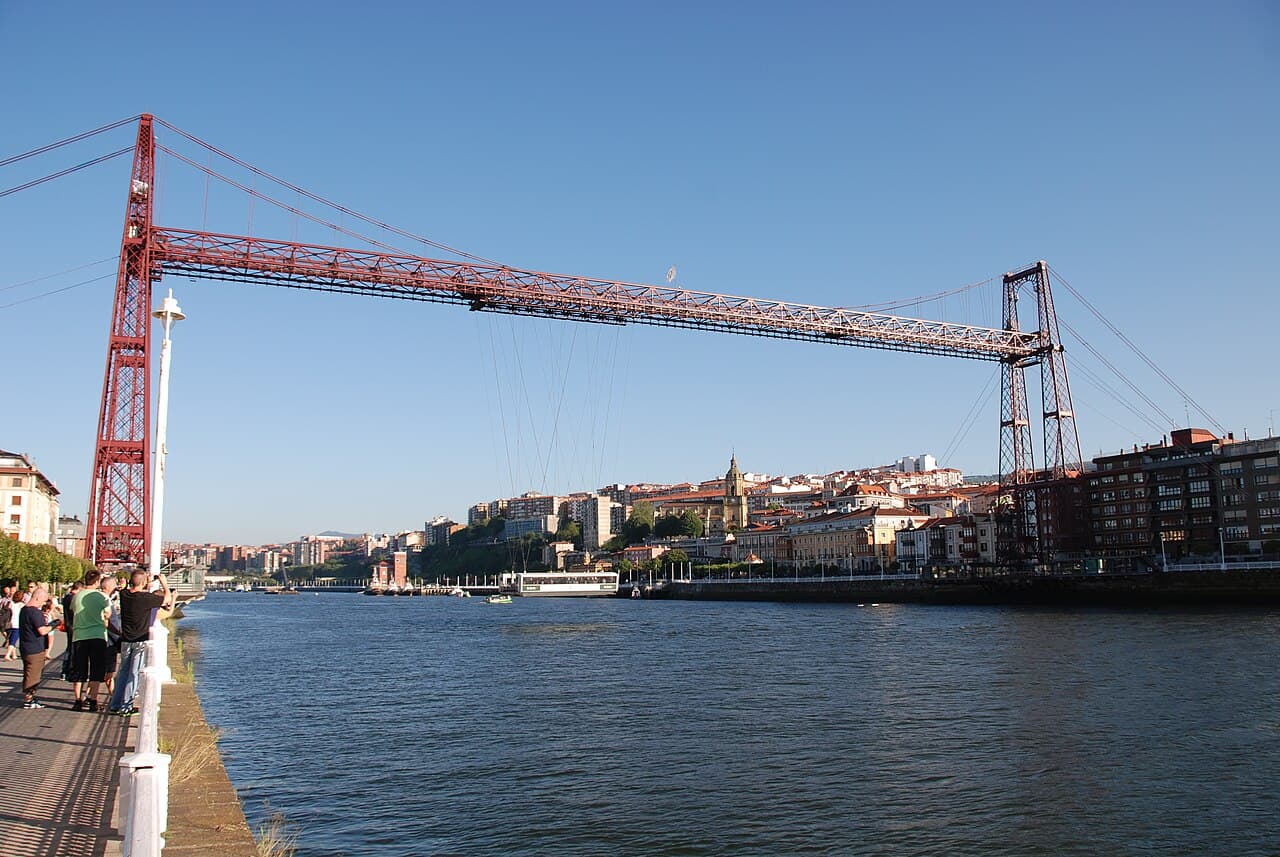

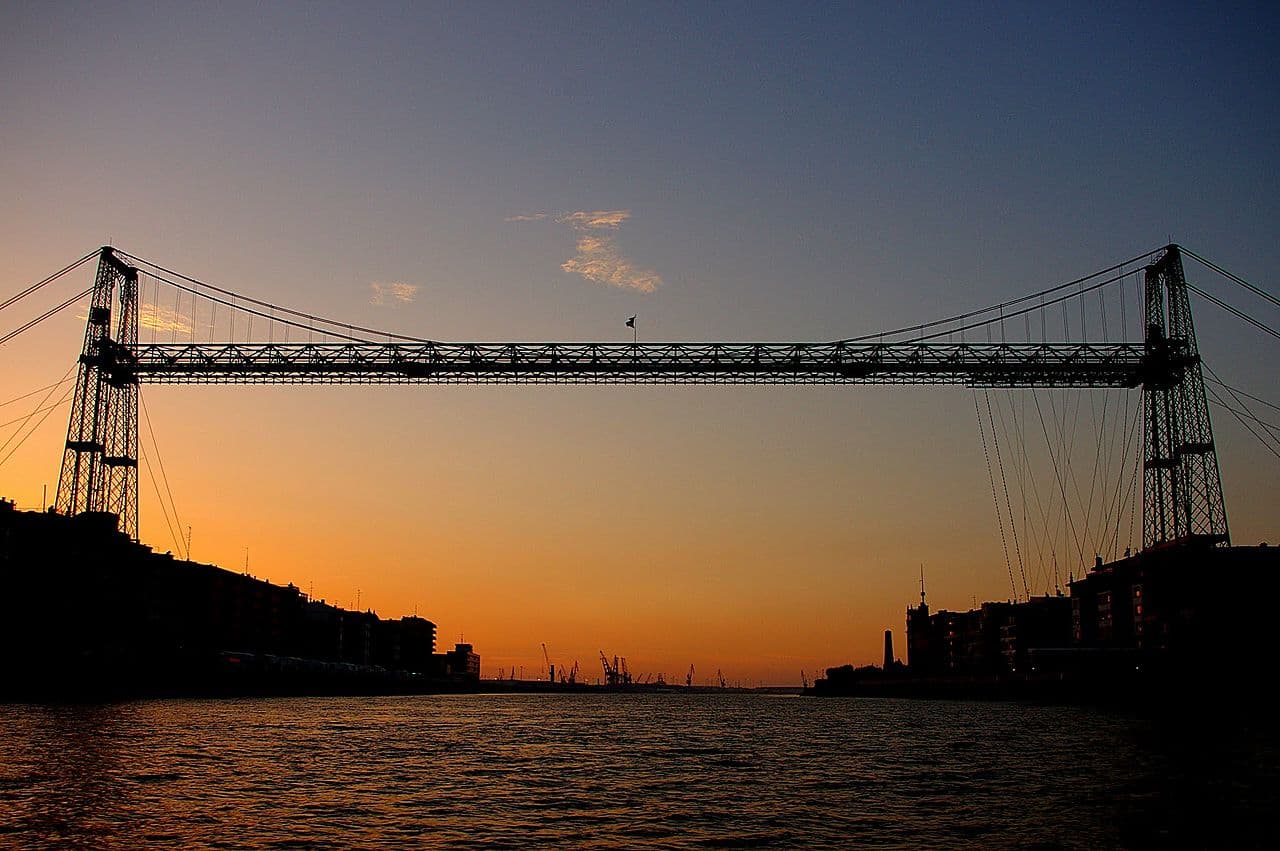

160 m 横梁由四座钢塔和成对缆索支承，交通荷载通过可移动吊舱而不是常规桥面跨越河口。
特殊结构桥 / 欧洲
比斯开桥
Vizcaya Bridge
西班牙 · 格乔 / 波图加莱特，伊拜萨瓦尔河口

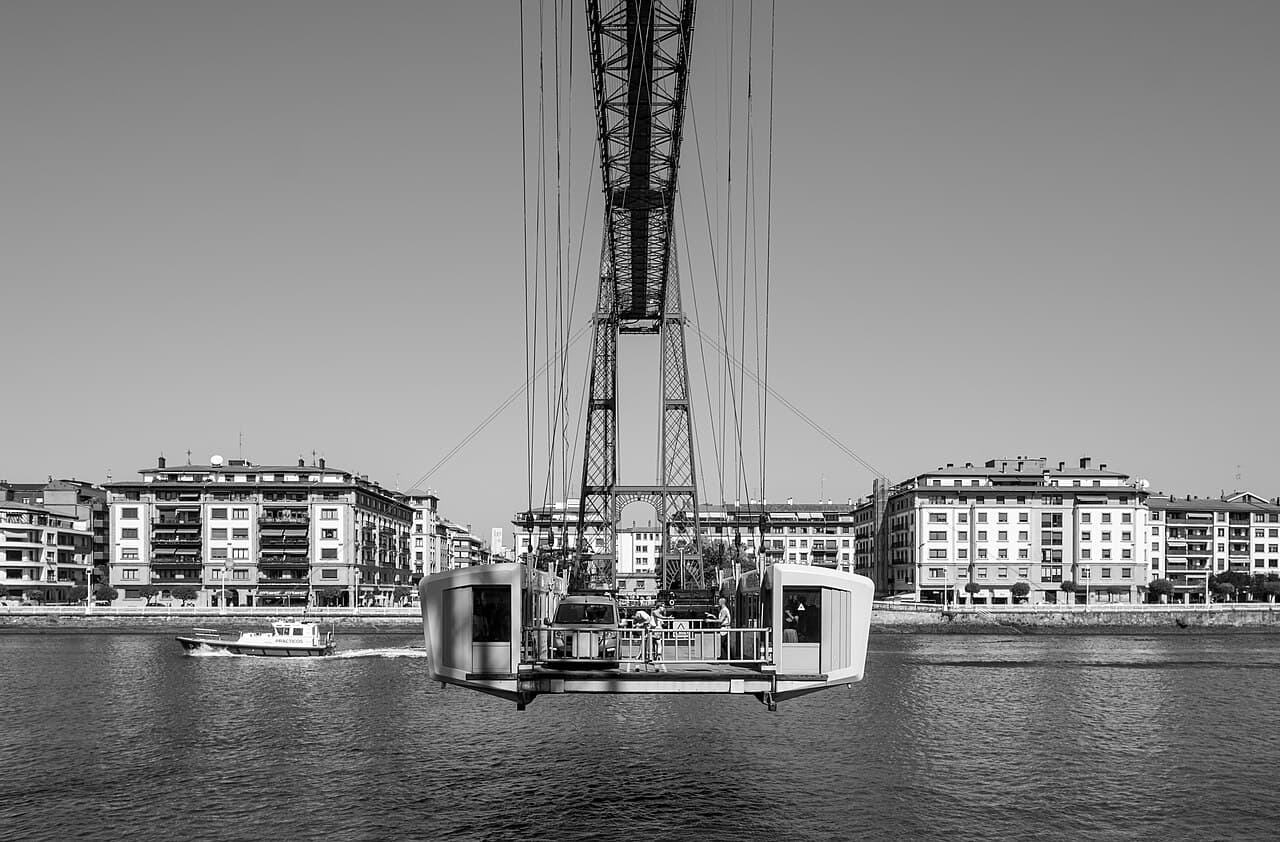

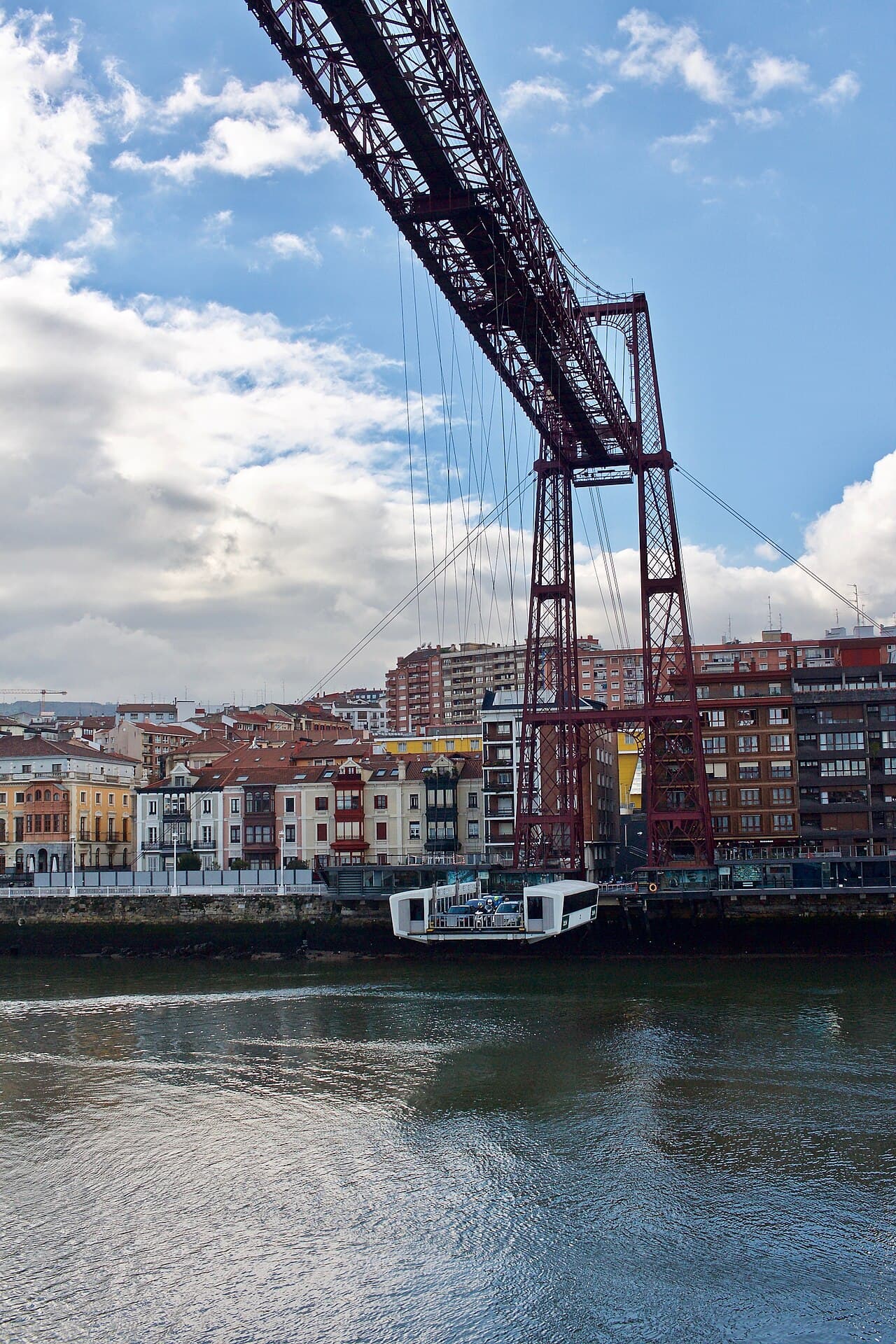

比斯开桥不让车辆和行人直接通过高位主梁，而是让悬吊吊舱在河口下方往返；它把通航净空与地面交通同时保留。
José Ligero Loarte / Wikimedia Commons / CC BY-SA 4.0（https://creativecommons.org/licenses/by-sa/4.0/）；本地展示为来源图像副本，未作修改；改编须以相同许可分享
01 / PROJECT FILE
项目档案
公开来源、图片许可和未确认项按字段登记；没有可靠来源的数字不会自动补全。
- 桥梁名称
- 比斯开桥
- 英文名称
- Vizcaya Bridge
- 正式名称
- 来源升级核查中
- 别名
- 来源升级核查中
- 国家 / 地区
- 西班牙
- 城市
- 格乔 / 波图加莱特，伊拜萨瓦尔河口
- 坐标
- 43.323056, -3.016944（实体坐标）
- 跨越对象
- 来源升级核查中
- 道路 / 铁路线路
- 来源升级核查中
- 桥型
- 特殊结构桥
- 使用功能
- 综合交通桥、人行桥
- 主跨跨度
- 160 m
- 桥梁全长
- 164 m
- 桥面宽度
- 来源升级核查中
- 建成年份
- 1893
- 开放日期
- 1893-07-28
- 业主／项目方
- 西班牙国家（国家所有）
- 管理单位
- 来源升级核查中
- 设计单位
- Alberto de Palacio
- 施工单位
- 来源升级核查中
- 主要顾问
- 来源升级核查中
- 当前状态
- 运营中；2006 年列入世界遗产
LOCATION
桥梁实体位置
43.323056, -3.016944 · 实体坐标
02 / VISUAL RECORD
图片画廊
点击图片可放大查看；每张图片都保留现有来源记录和使用限制。
03 / WHY IT MATTERS
为什么值得看
把这座桥为什么重要、值得记住和仍然影响今天的部分直接说清楚。

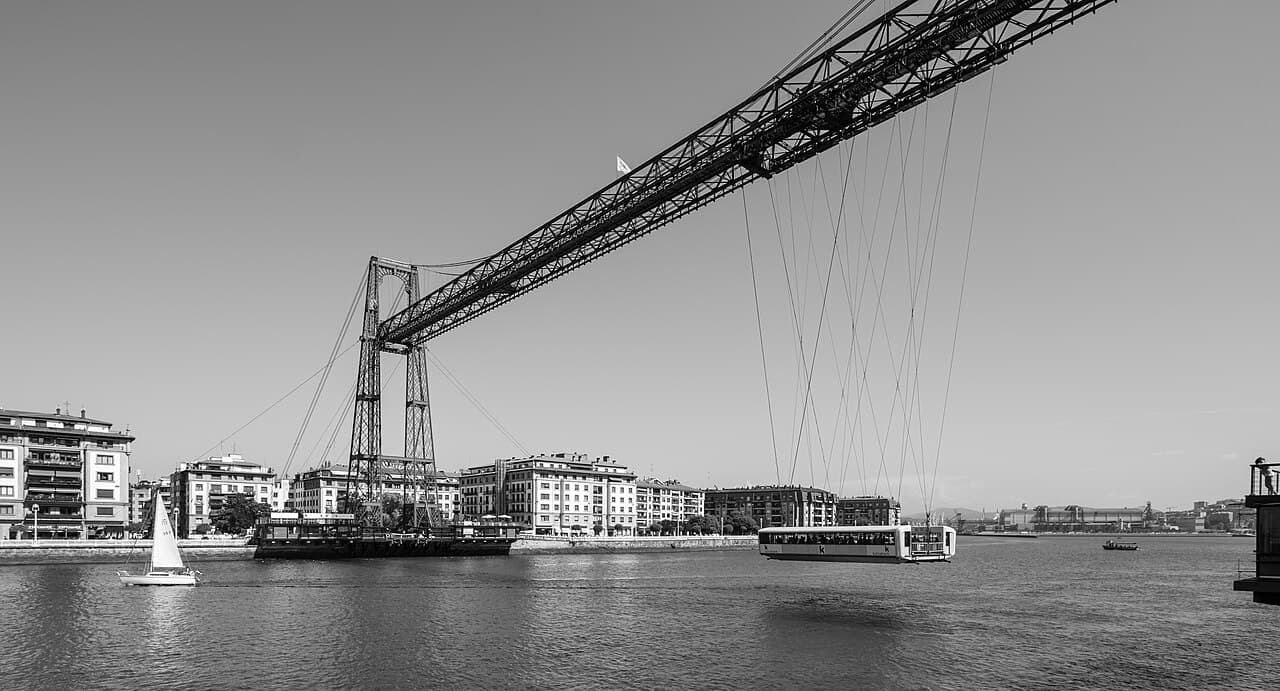

比斯开桥是世界最早的运载桥。高位横梁位于高潮位上方约 45 m，悬吊吊舱在下方运送车辆和行人；这避免了低桥面阻碍航道，也避免了道路频繁随开启桥中断。
04 / HISTORY
历史节点
把改变结构方案和工程认识的事件按发生顺序放在一起，不把旧桥事故与后续重建混为同一件事。
1887
私人倡议启动建设
UNESCO 资料将比斯开桥描述为 1887—1893 年由私人倡议建设的运载桥，目标是在不阻碍伊拜萨瓦尔河口航运的前提下连接两岸。
1893-07-28
正式落成并投入运载交通
西班牙文化部资料确认比斯开桥于 1893 年 7 月 28 日正式落成；该桥以高位横梁和悬吊吊舱同时解决通航与两岸交通问题。
1937
西班牙内战期间受损停运
UNESCO 资料记载桥梁在西班牙内战期间受损，吊舱平台落入河口，1937—1941 年间停止运营。
2006
列入世界遗产名录
UNESCO 资料确认比斯开桥于 2006 年以标准 (i)(ii) 列入世界遗产，管理资料同时确认其国家所有权。
05 / STRUCTURAL ANALYSIS
结构分析
02

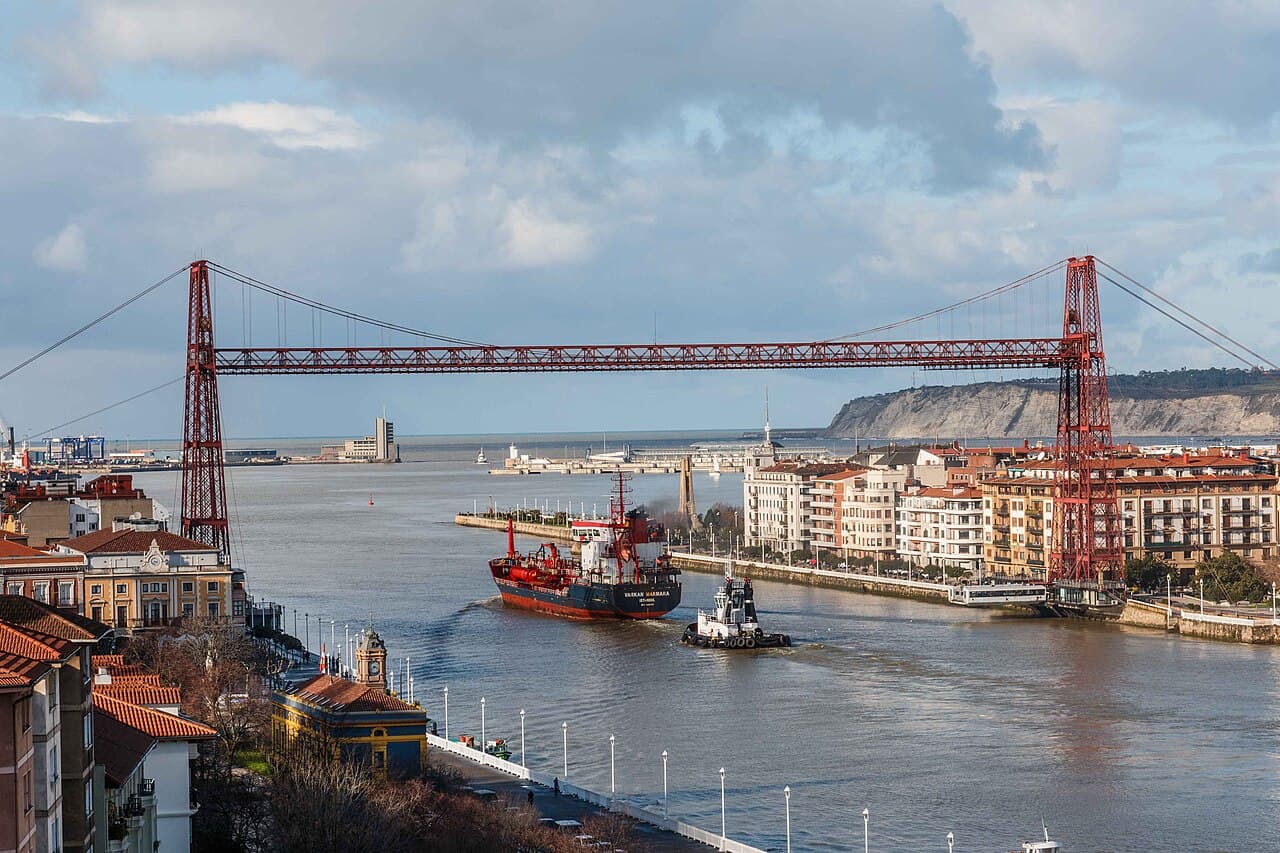

通航净空优先
高位结构把河道垂向空间留给船舶，吊舱在近水面高度往返。桥型选择直接来自繁忙航道与两岸短距离交通的冲突。
03

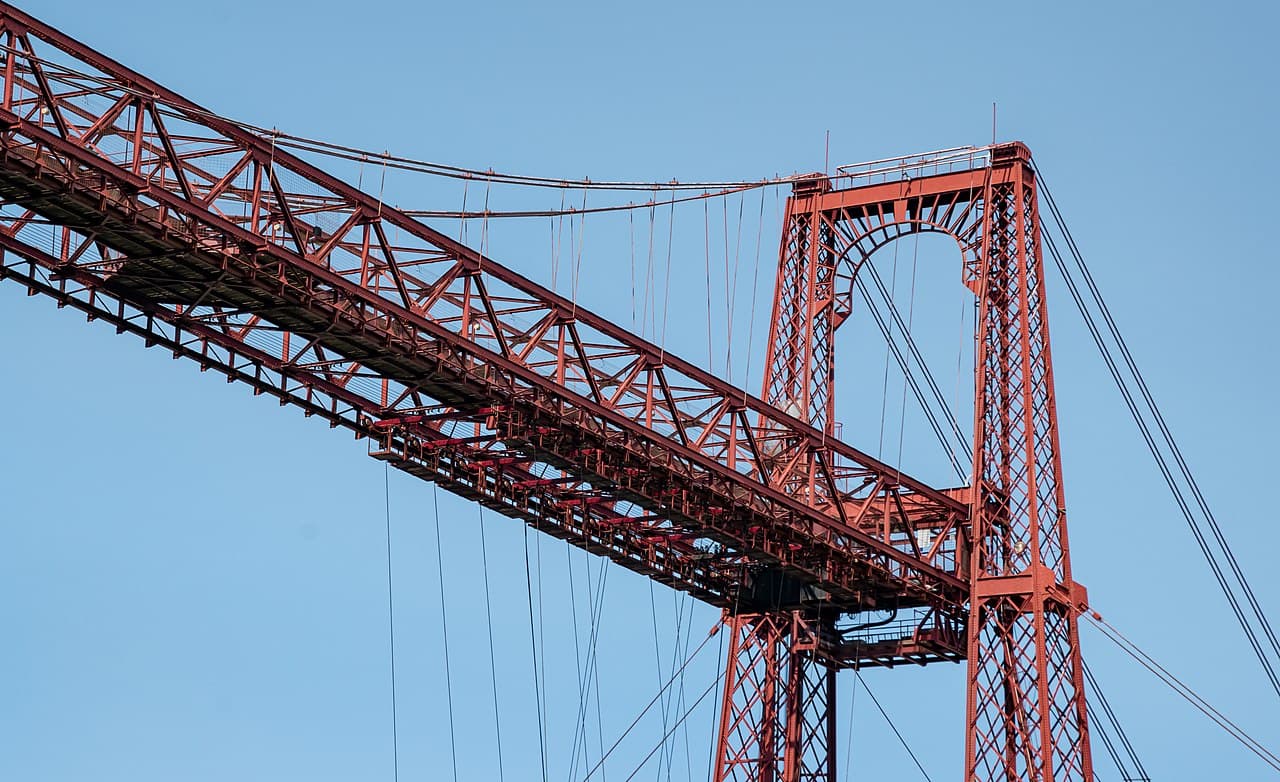

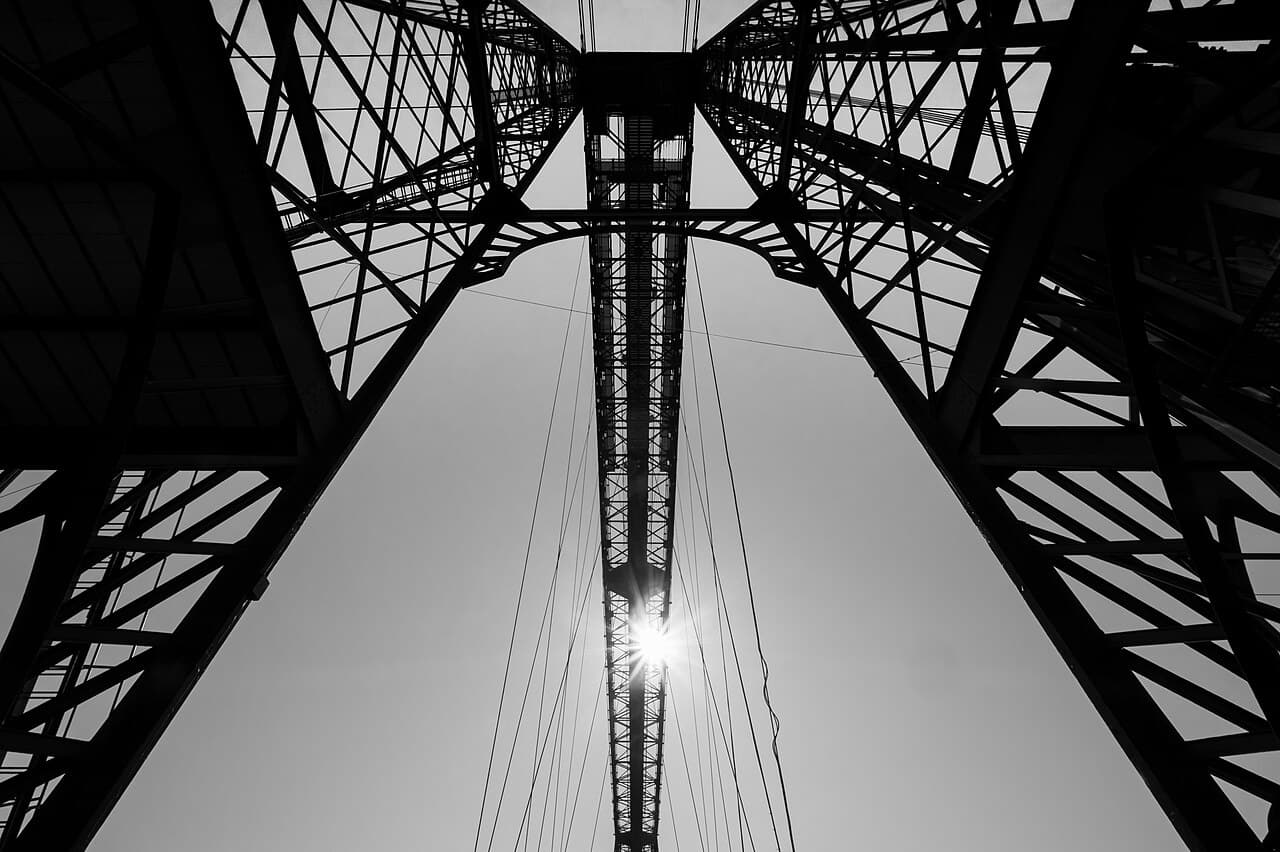

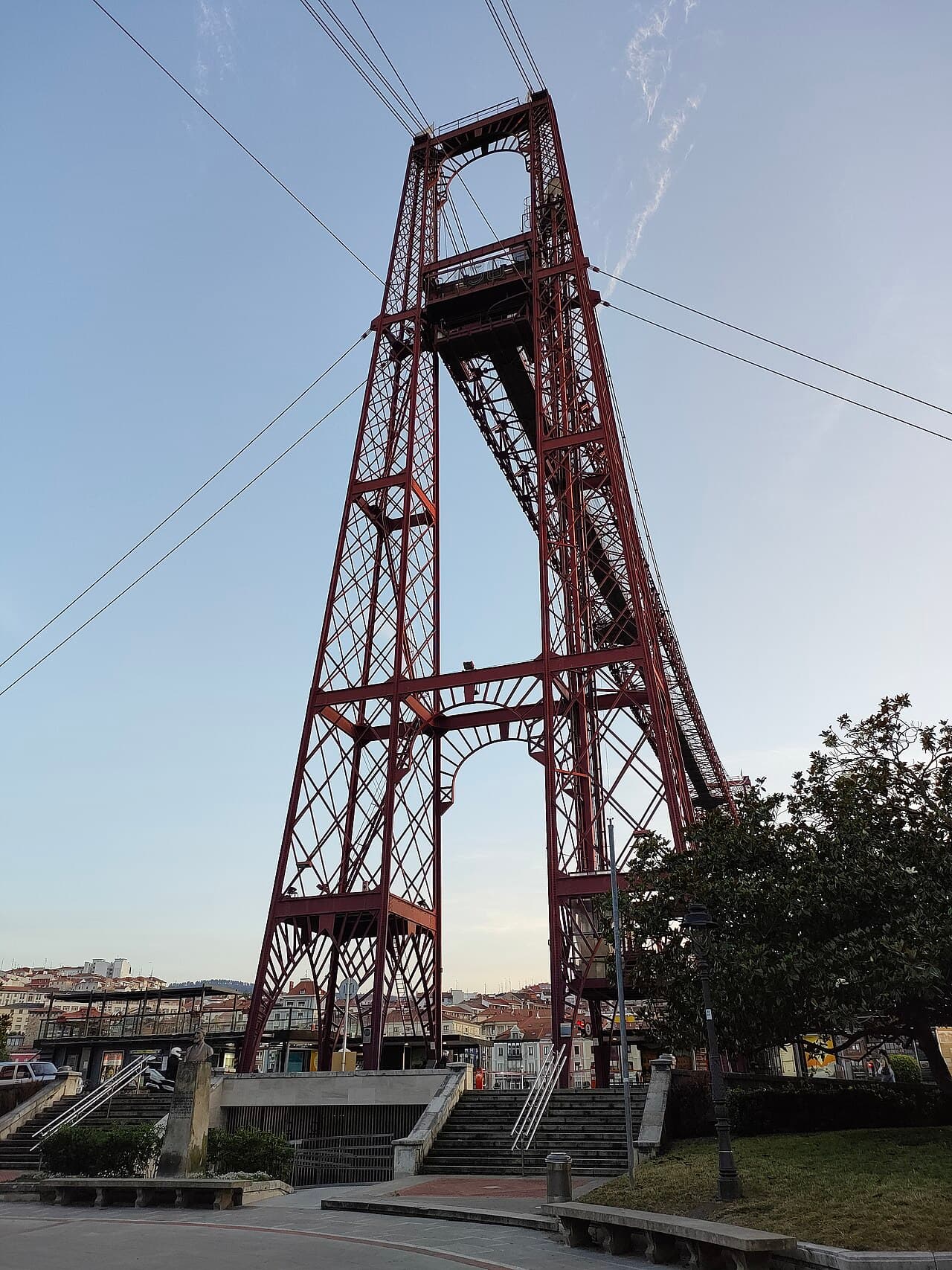

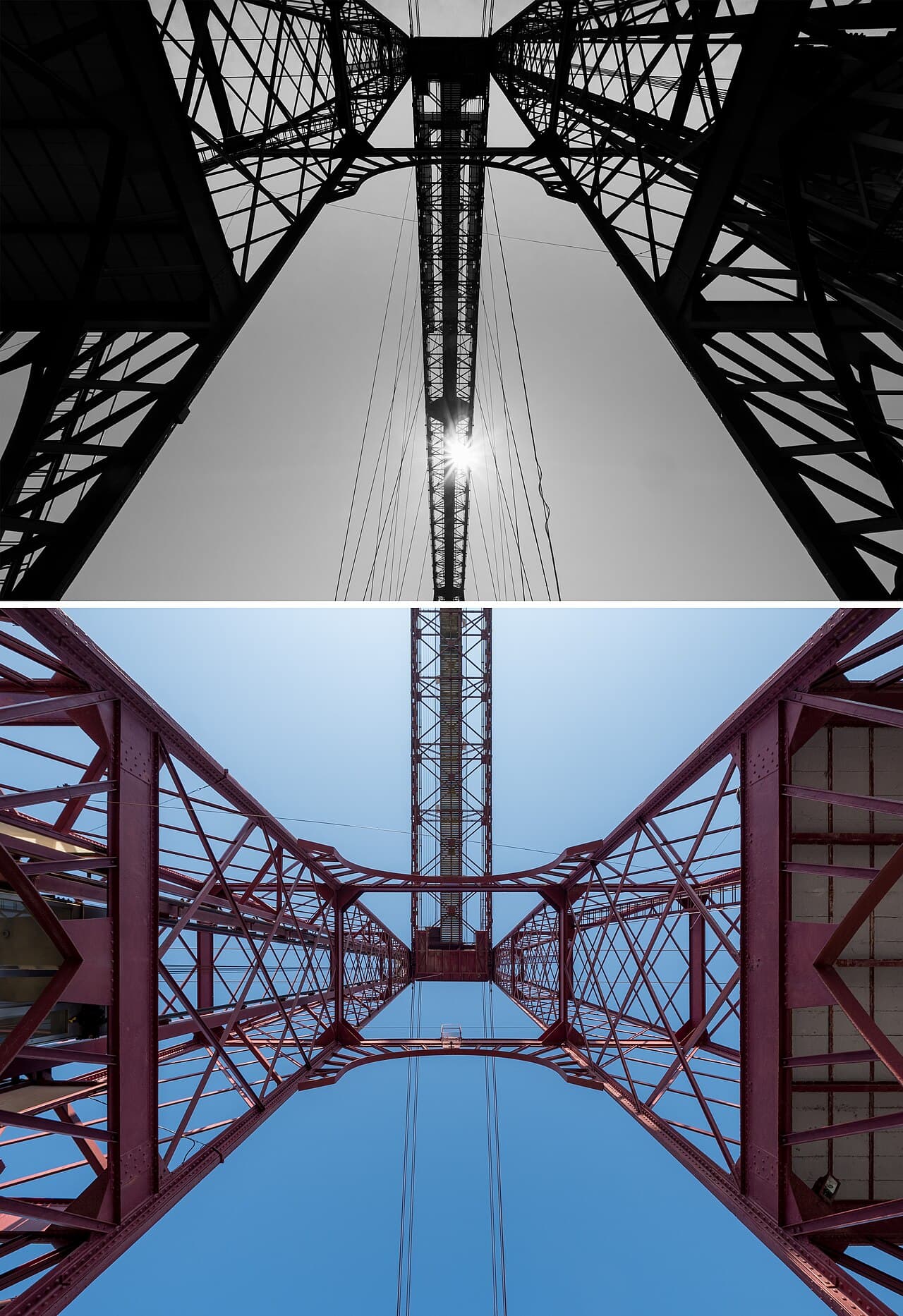

铆接格构钢塔
UNESCO 记录四座铆接格构钢塔构成主体支承。塔、横梁、缆索与吊舱轨道必须作为一套整体维护。
06 / CONSTRUCTION CHALLENGES
施工难点
01
河口高空钢结构安装
高位横梁和塔顶缆索安装需要在河口风环境中维持精确几何，且不能长期封闭船舶航道。
02
机械运输系统可靠性
吊舱不仅是附属设备，而是交通功能的核心。驱动、制动、吊挂和轨道维护直接决定桥梁能否继续服务两岸。
03
战争损伤后的恢复
1937—1941 年间因西班牙内战受损停运，说明这种复合结构的修复必须同时恢复钢结构与移动运输系统。
07 / ENGINEER'S JUDGEMENT
工程师判断
01
真正控制方案的条件是什么
真正控制方案的是航道净空与短距离两岸交通同时成立。
02
该方案付出了什么代价
运载桥避免低桥面和频繁开启道路的矛盾，代价是高位钢结构与持续运转机械系统的双重维护。
03
最值得借鉴的是什么
它说明桥梁的通行方式也可以被重构：并非所有跨河交通都必须让车辆驶过主梁。
