01
透镜形主桁
椭圆上弦承担主要压力，下部悬链承担拉力，两者在端部相会。受压与受拉构件的分工直接塑造出不同于普通桁架的外观。
桁架桥 / 欧洲
皇家阿尔伯特桥
Royal Albert Bridge
英国 · 索尔塔什 / 普利茅斯，塔马河
布鲁内尔用上弦受压、下链受拉的透镜形主桁，让普通观众一眼看出它与常见梁桥、拱桥不同的力流。
Mark Robinson / Wikimedia Commons / CC BY 2.0（https://creativecommons.org/licenses/by/2.0/）；本地展示为来源图像副本，未作修改；如有修改需注明修改
01 / PROJECT FILE
项目档案
公开来源、图片许可和未确认项按字段登记；没有可靠来源的数字不会自动补全。
- 桥梁名称
- 皇家阿尔伯特桥
- 英文名称
- Royal Albert Bridge
- 正式名称
- 来源升级核查中
- 别名
- 来源升级核查中
- 国家 / 地区
- 英国
- 城市
- 索尔塔什 / 普利茅斯，塔马河
- 坐标
- 50.407639, -4.203333（实体坐标）
- 跨越对象
- 来源升级核查中
- 道路 / 铁路线路
- 来源升级核查中
- 桥型
- 桁架桥
- 使用功能
- 铁路桥
- 主跨跨度
- 138.68 m
- 桥梁全长
- 666.67 m
- 桥面宽度
- 来源升级核查中
- 建成年份
- 1859
- 开放日期
- 1859-05-02
- 业主／项目方
- Network Rail
- 管理单位
- 来源升级核查中
- 设计单位
- Isambard Kingdom Brunel（伊桑巴德·金德姆·布鲁内尔）
- 施工单位
- Charles John Mare（初期主承包商；其破产后由 Cornwall Railway 接续施工）
- 主要顾问
- 来源升级核查中
- 当前状态
- 运营中；Grade I 登录建筑
LOCATION
桥梁实体位置
50.407639, -4.203333 · 实体坐标
02 / VISUAL RECORD

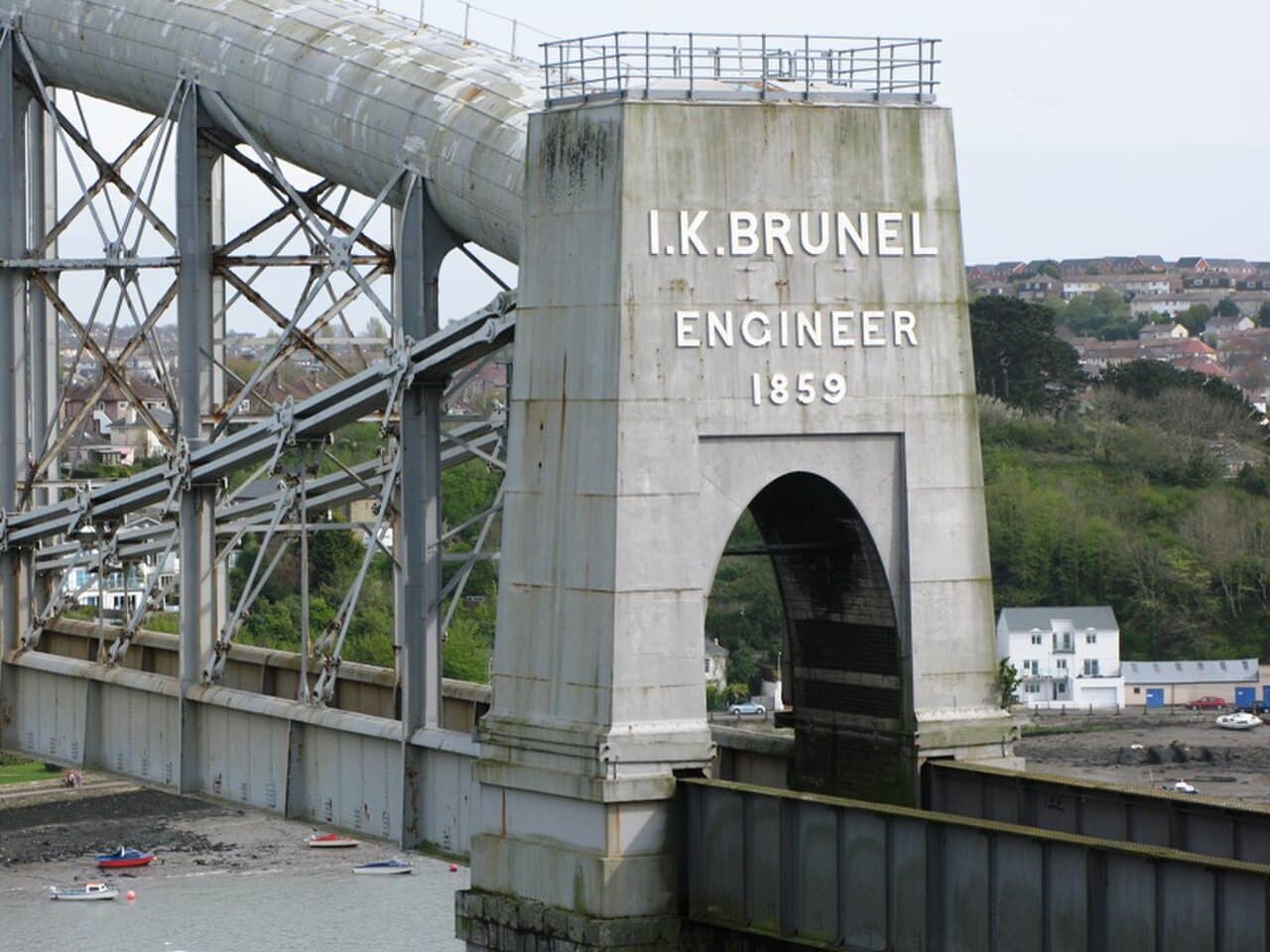

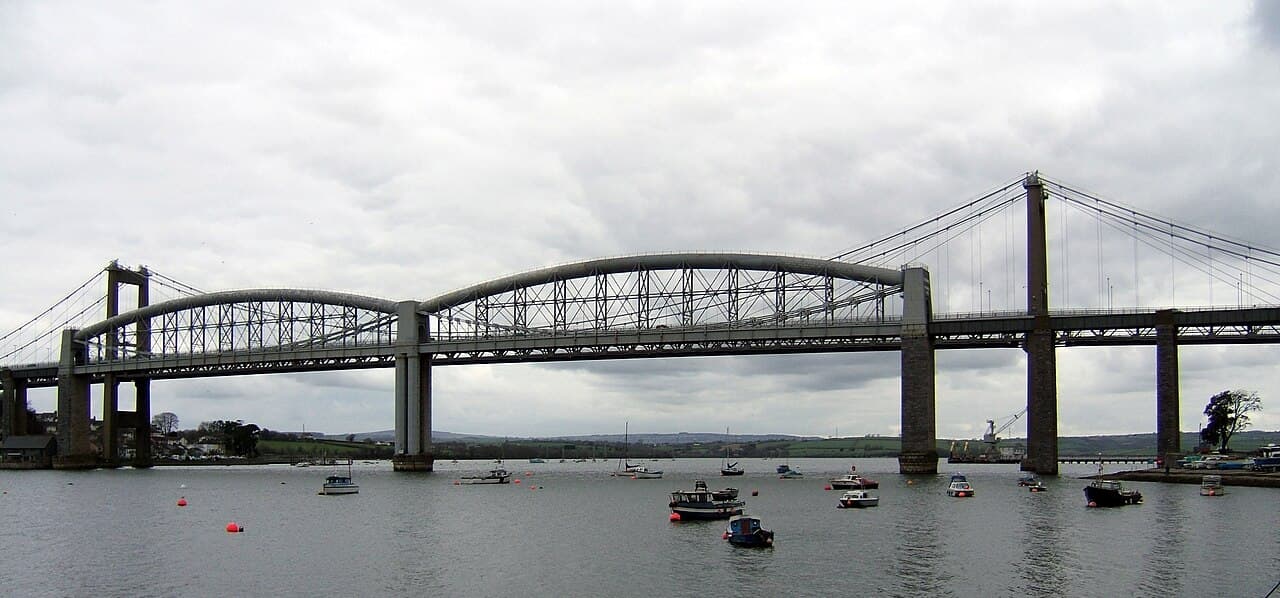

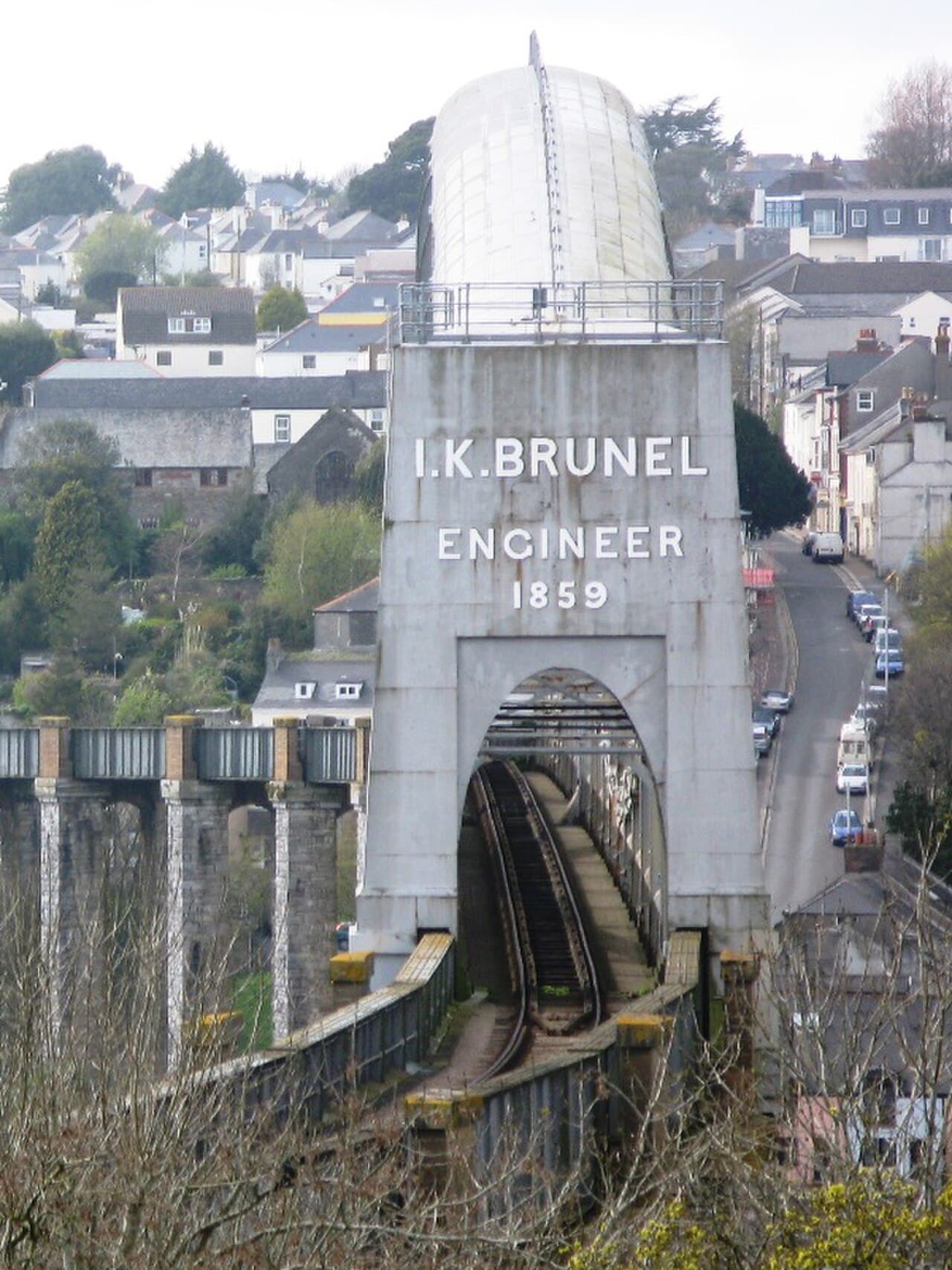

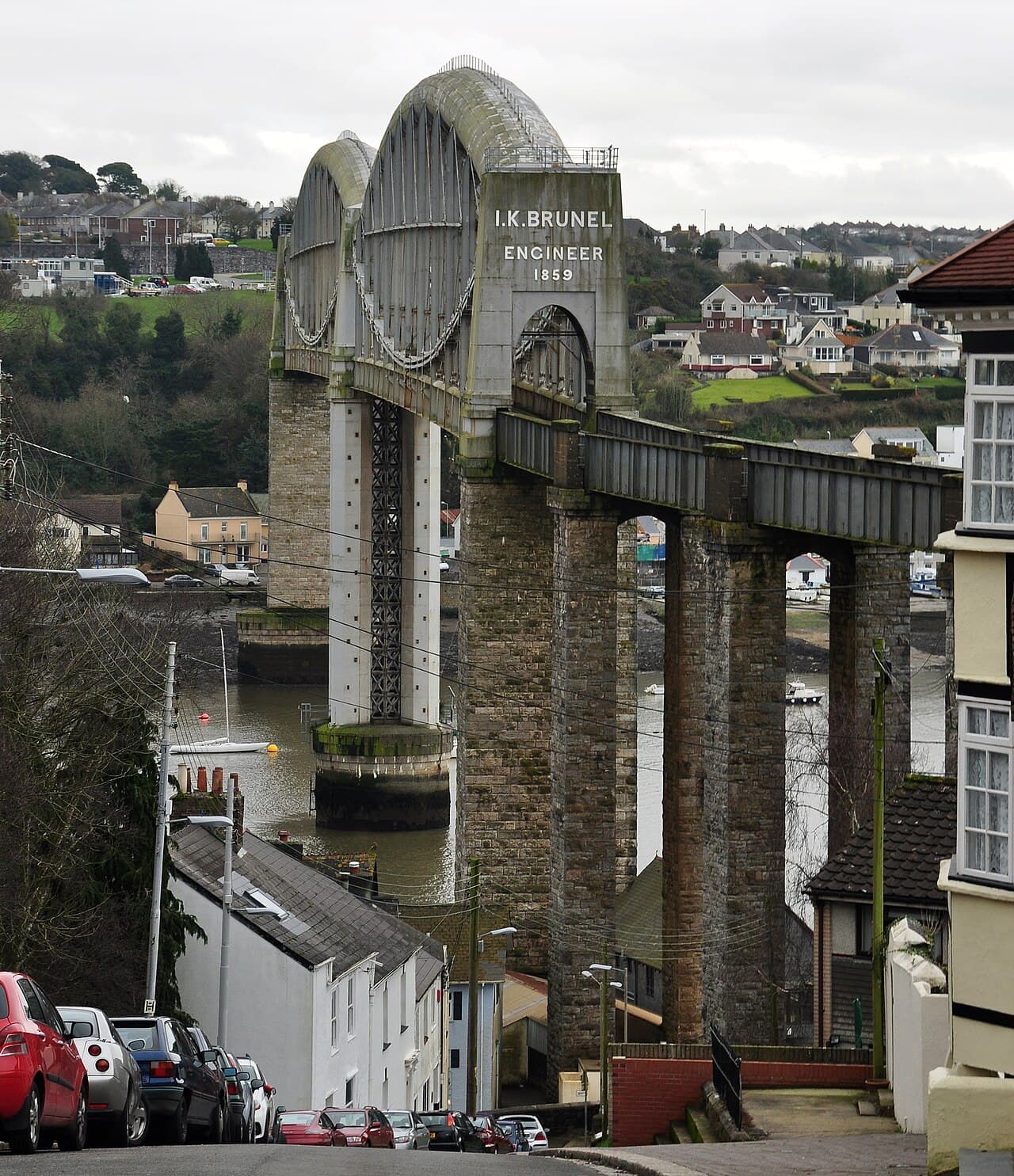

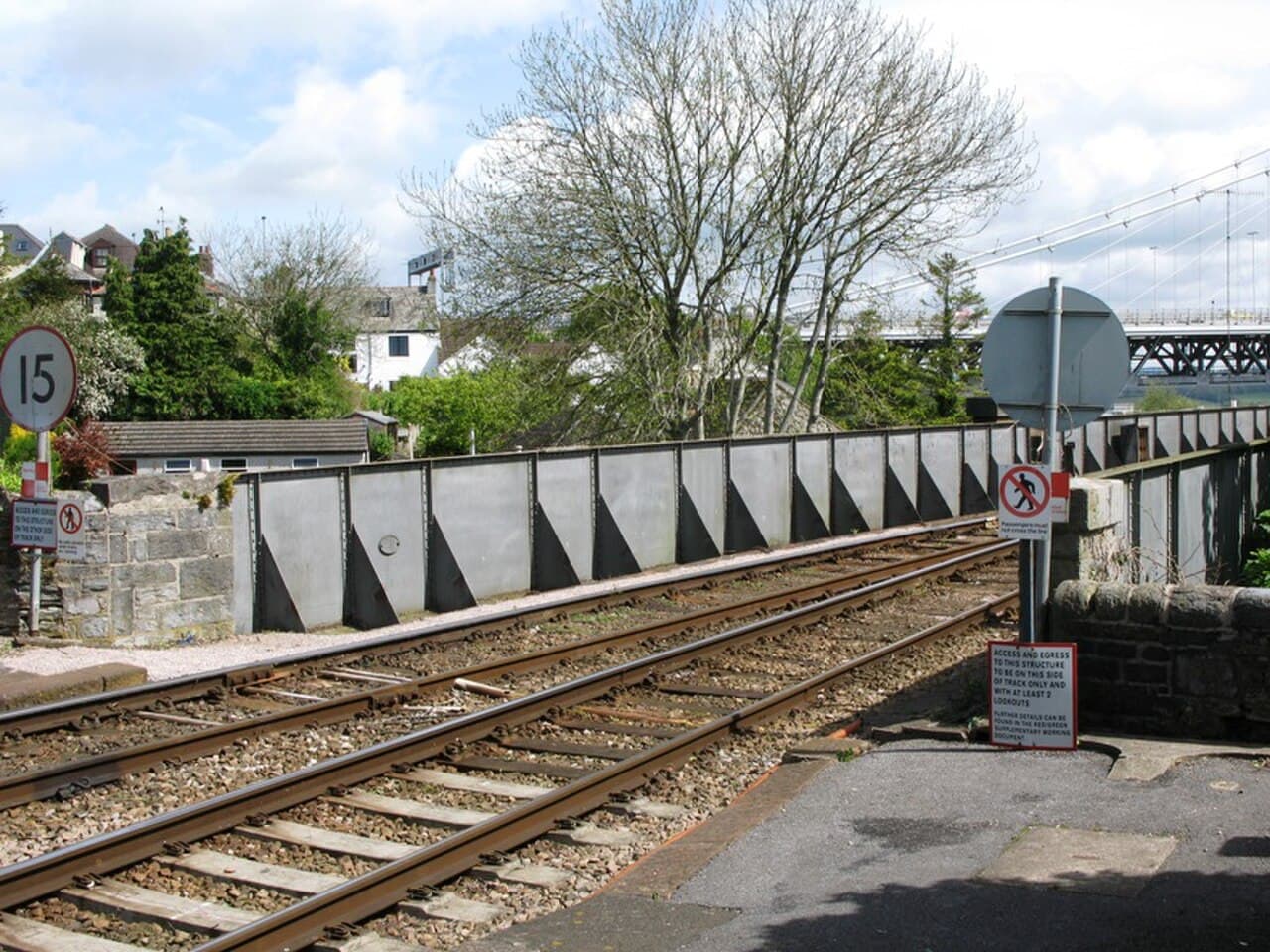

图片画廊
点击图片可放大查看；每张图片都保留现有来源记录和使用限制。
03 / WHY IT MATTERS
为什么值得看
把这座桥为什么重要、值得记住和仍然影响今天的部分直接说清楚。

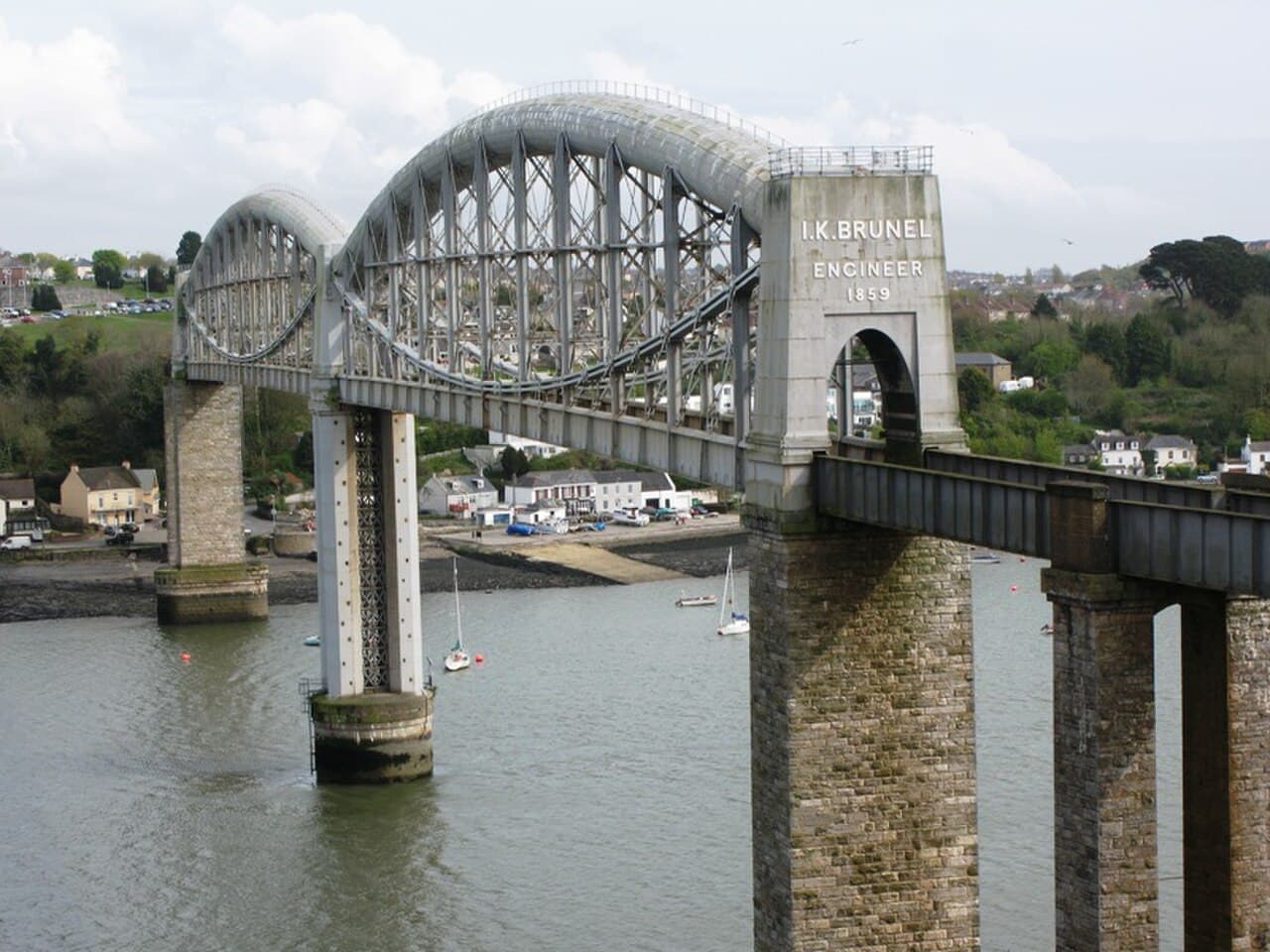

皇家阿尔伯特桥跨越塔马河，以两孔透镜形桁架承载铁路。它的结构魅力来自受压管形上弦和受拉下链共同围合的镜形轮廓；施工时两座主跨先在岸边组装，再浮运并逐步顶升就位。
04 / HISTORY
历史节点
把改变结构方案和工程认识的事件按发生顺序放在一起，不把旧桥事故与后续重建混为同一件事。
1848
工程开始
Historic England 记录皇家阿尔伯特桥工程于 1848 年开始，后因项目变更与承包商变故在 1854 年重新启动。
1858
主跨浮运并顶升就位
布鲁内尔资料记录两座主桁先在岸边组装，再浮运至塔马河桥位并逐步顶升到设计高度；水上临时状态是成桥结构成立的前置条件。
1859-05-02
正式开通铁路交通
Network Rail 和布鲁内尔资料均确认桥梁于 1859 年建成并服务康沃尔铁路；Prince Albert 于 1859 年 5 月 2 日主持正式开幕，早于礼仪开幕的试运行日期另行保留。
05 / STRUCTURAL ANALYSIS
结构分析
02
双 455 英尺主跨
两孔主跨各约 139 m，跨越河道主通航区域。桥墩、端部锚固与主桁共同提供竖向与水平作用的传力路径。
03
铁路荷载与更新
结构不仅保留历史形态，也持续服务铁路。维护工作必须在保持构件受力逻辑的前提下处理连接、涂装和列车运营接口。
06 / CONSTRUCTION CHALLENGES
施工难点
01
岸边组装后浮运
Network Rail 记录主跨先在岸边组装，再浮到桥位。水上转运把构件完整性、浮运稳定与潮汐窗口绑在一起。
02
逐日顶升至设计标高
主跨在桥位逐步顶升，临时状态下的受力、几何和支点同步决定最终能否平稳落座。
03
圆筒桥墩基础
大型圆筒先浮运后沉至岩床，水下定位决定主跨两端的空间关系，不能把基础视为独立于上部安装的工序。
07 / ENGINEER'S JUDGEMENT
工程师判断
01
真正控制方案的条件是什么
真正控制方案的是主桁受压—受拉分工和塔马河航道、基础条件。
02
该方案付出了什么代价
浮运顶升减少高空整体拼装，但对水上稳定、潮汐和临时受力提出更高要求。
03
最值得借鉴的是什么
最值得借鉴的是让构件受力逻辑直接可见，同时把施工临时状态当作结构设计的一部分。
