01
七个混凝土浮箱
NTNU 记录钢桁架由七个离散混凝土浮箱支承。浮力承担竖向支承，结构仍需通过桁架和端部约束协调整体位移。
特殊结构桥 / 欧洲
贝格索松浮桥
Bergsøysund Bridge
挪威 · 阿斯珀亚 / 贝格岛，默勒-鲁姆斯达尔郡

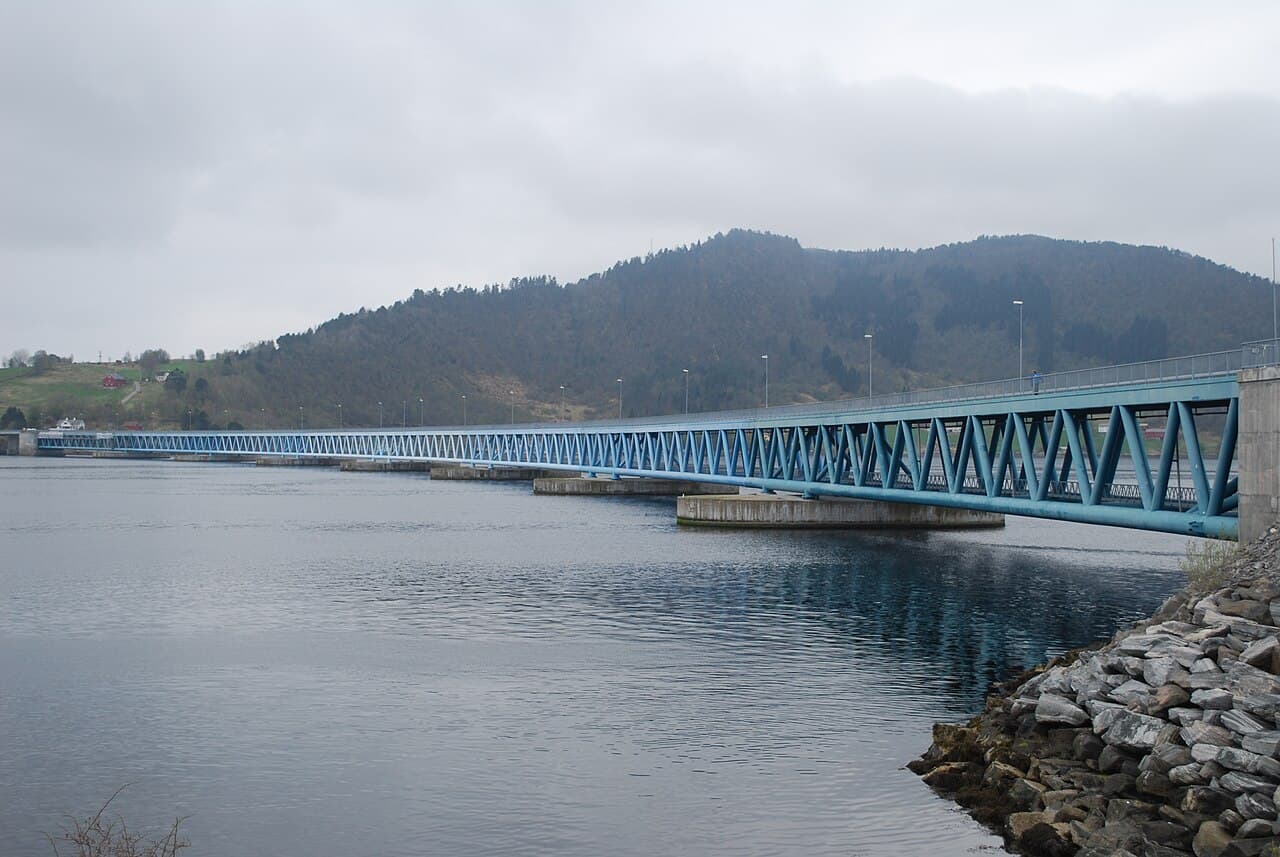

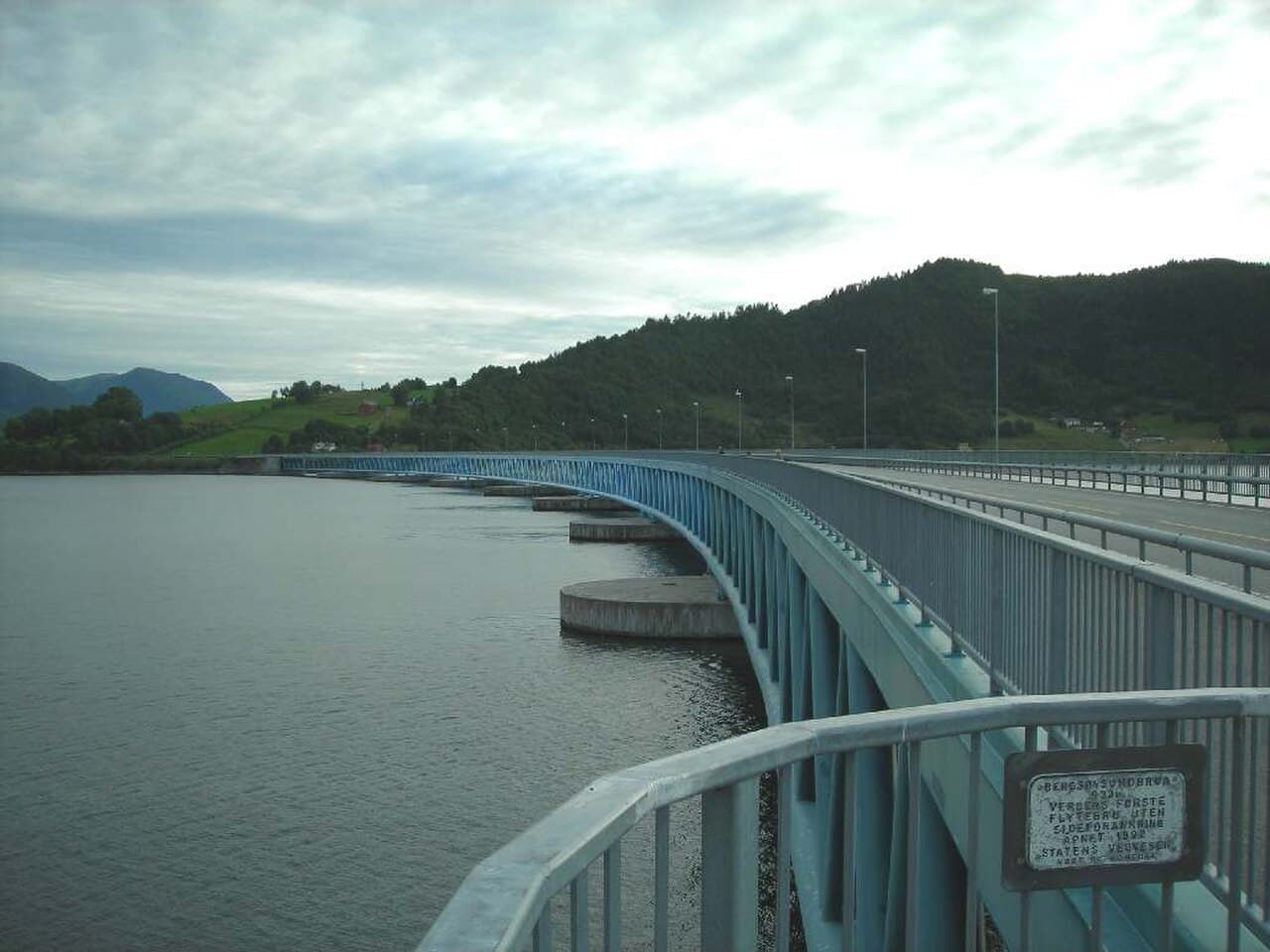

曲线钢桁架由七个混凝土浮箱支承，浮跨没有常规海床墩或侧向海床锚固；它把风、浪和水动力响应传递给两端陆地支承。
Halvard / Wikimedia Commons / CC BY-SA 3.0（https://creativecommons.org/licenses/by-sa/3.0/）；本地展示为来源图像副本，未作修改；改编须以相同许可分享
01 / PROJECT FILE
项目档案
公开来源、图片许可和未确认项按字段登记；没有可靠来源的数字不会自动补全。
- 桥梁名称
- 贝格索松浮桥
- 英文名称
- Bergsøysund Bridge
- 正式名称
- 来源升级核查中
- 别名
- 来源升级核查中
- 国家 / 地区
- 挪威
- 城市
- 阿斯珀亚 / 贝格岛，默勒-鲁姆斯达尔郡
- 坐标
- 62.986944, 7.874444（实体坐标）
- 跨越对象
- 来源升级核查中
- 道路 / 铁路线路
- 来源升级核查中
- 桥型
- 特殊结构桥
- 使用功能
- 公路桥、人行桥
- 主跨跨度
- 106 m
- 桥梁全长
- 931 m
- 桥面宽度
- 来源升级核查中
- 建成年份
- 1992
- 开放日期
- 1992
- 业主／项目方
- 挪威公共道路管理体系
- 管理单位
- 来源升级核查中
- 设计单位
- 来源升级核查中
- 施工单位
- 来源升级核查中
- 主要顾问
- 来源升级核查中
- 当前状态
- 运营中；本桥仅有 4 张可核验开放许可实景图
LOCATION
桥梁实体位置
62.986944, 7.874444 · 实体坐标
02 / VISUAL RECORD
图片画廊
点击图片可放大查看；每张图片都保留现有来源记录和使用限制。
03 / WHY IT MATTERS
为什么值得看
把这座桥为什么重要、值得记住和仍然影响今天的部分直接说清楚。
贝格索松浮桥跨越挪威的 Bergsøysundet 海峡。它以弯曲钢桁架坐在七个离散混凝土浮箱上，依靠两端陆地支承而非海床桥墩或系泊保持整体位置；风、浪和水动力因此直接进入结构响应。
04 / HISTORY
历史节点
把改变结构方案和工程认识的事件按发生顺序放在一起，不把旧桥事故与后续重建混为同一件事。
1992
浮桥投入运营
挪威桥梁资料记载贝格索松浮桥于 1992 年开放；同年建成的 931 米浮桥由七个离散混凝土浮箱支承。
2008
列入挪威公路桥保护名录
挪威桥梁保护法规将贝格索松浮桥列为 1992 年建成的浮桥，并要求保留主体结构和细部；这为后续监测和维护提供了历史保护边界。
05 / STRUCTURAL ANALYSIS
结构分析
02
曲线端部支承体系
研究资料给出曲线半径约 1,300 m。浮跨没有常规海床墩或侧向海床锚固，但两端存在橡胶支座与钢杆等陆地端部支承，不能误写为“完全无支承”。
03
海洋动力响应
NTNU 长期监测风、浪、加速度、位移和 GNSS 数据。对这类桥，风浪激励与结构动力响应不是附加验算，而是运营期认识结构行为的基础。
06 / CONSTRUCTION CHALLENGES
施工难点
01
浮箱制造与水上定位
浮箱尺寸、浮力、吃水和桁架连接必须在下水、拖运和安装全过程保持受控；成桥几何不能只靠最终位置校正。
02
端部约束传递水平作用
曲线桁架将水平作用传向两端陆地支承。端部构造、橡胶支座和钢杆的刚度决定浮桥不会把所有位移留在水面体系内。
03
风浪条件下的施工和运营
水上安装与长期服役都面对风、浪和水位变化；传感器监测为模型校核和维护判断提供连续证据。
07 / ENGINEER'S JUDGEMENT
工程师判断
01
真正控制方案的条件是什么
真正控制方案的是浮力、端部约束和风浪动力响应共同形成的空间体系。
02
该方案付出了什么代价
不用常规海床墩避开了深水基础与航道问题，代价是浮箱、连接、端部构造和监测必须长期协同。
03
最值得借鉴的是什么
最值得借鉴的是把“无海床墩”准确理解为支承方式改变，而非错误地理解为结构没有约束。
08 / REFERENCES
资料来源
仅展示本项目登记的高价值来源；图片许可仍以单图来源页为准。
- Forskrift om fredning av broer i Statens vegvesens eie
挪威法规数据库 Lovdata · 权威（A）
- Bergsøysundbrua
Broer.no 挪威桥梁资料 · 设计/施工（B）
- Marine Structures：stochastic dynamic behaviour case study
Marine Structures：stochastic dynamic behaviour case study · 学术（C）
- SEI：The Bergsøysund Floating Bridge
SEI：The Bergsøysund Floating Bridge · 学术（C）
- NTNU：Bergsøysund monitoring project
NTNU：Bergsøysund monitoring project · 学术（C）
- Wikimedia Commons 目标分类
Wikimedia Commons 目标分类 · 图片（D）
- Store norske leksikon：Bergsøysundet bru
Store norske leksikon：Bergsøysundet bru · 辅助（E）
