01
PRC刚构的整体受力
事实：桥梁为三径间连续PRC刚构箱梁。分析：墩梁固结使轨道荷载、温度和收缩徐变通过整体体系传递，接缝和支座数量减少。
刚构桥 / 日本

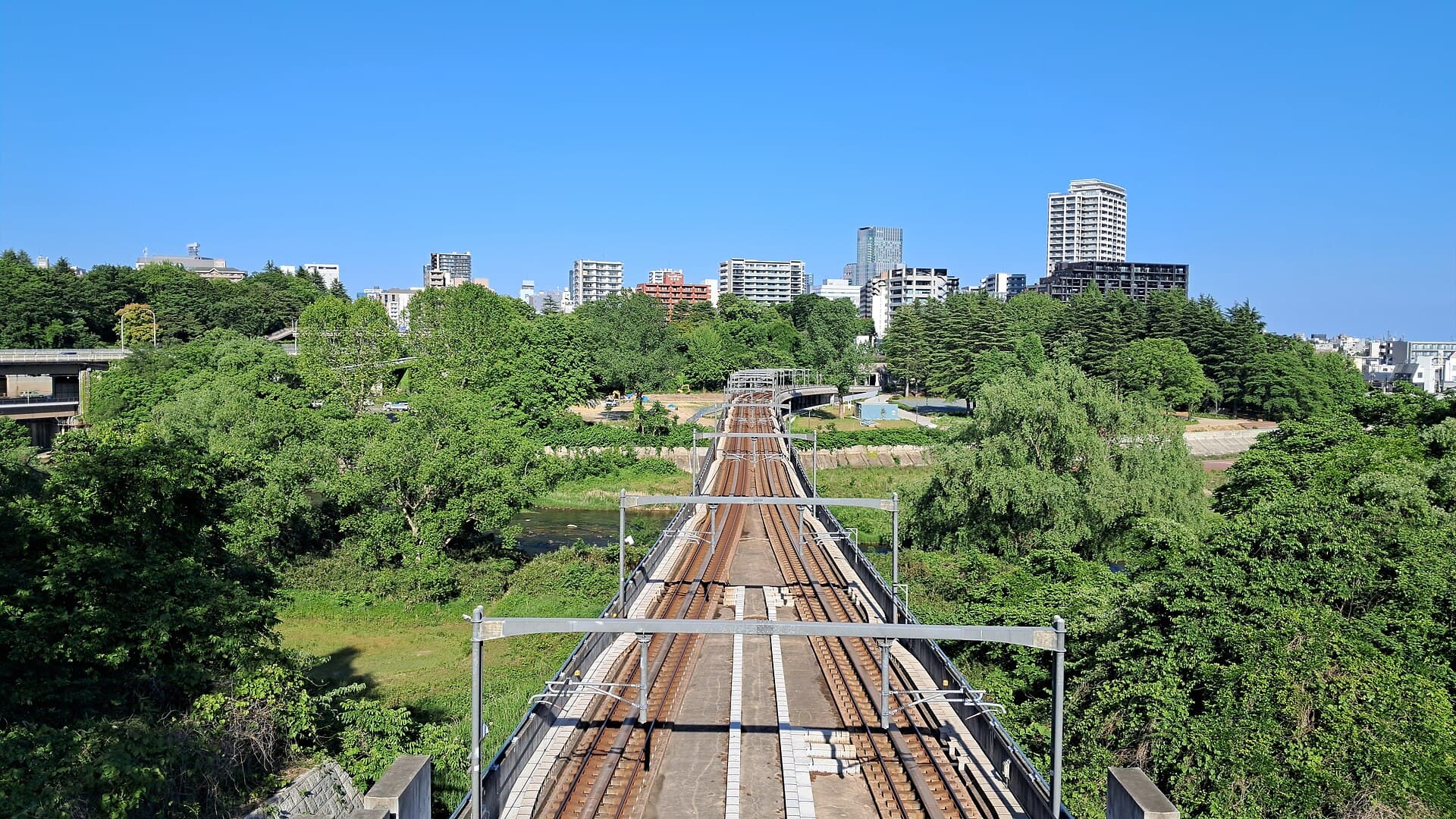

仙台地铁东西线广濑川桥梁
Hirosegawa Bridge, Sendai Subway Tozai Line
日本 · 宫城县仙台市青叶区
三径间连续PRC刚构箱梁以三角形主梁断面回应轨道交通与河谷公共空间。
ふゆきぃぃぃ / Wikimedia Commons / CC BY-SA 4.0
01 / PROJECT FILE
项目档案
公开来源、图片许可和未确认项按字段登记；没有可靠来源的数字不会自动补全。
- 桥梁名称
- 仙台地铁东西线广濑川桥梁
- 英文名称
- Hirosegawa Bridge, Sendai Subway Tozai Line
- 正式名称
- 仙台地下鉄東西線 広瀬川橋りょう
- 别名
- 仙台地下鉄東西線 広瀬川橋りょう、広瀬川橋りょう、Hirosegawa Bridge、Sendai Subway Tozai Line Hirosegawa Bridge
- 国家 / 地区
- 日本
- 城市
- 宫城县仙台市青叶区
- 坐标
- 38.259690, 140.859770（近似桥位）
- 跨越对象
- 广濑川
- 道路 / 铁路线路
- 仙台市地下铁东西线（国际中心站—大町西公园站）
- 桥型
- 刚构桥
- 使用功能
- 铁路桥
- 主跨跨度
- 70 m
- 桥梁全长
- 172 m
- 桥面宽度
- 来源升级核查中
- 建成年份
- 2013
- 开放日期
- 2015-12-06
- 业主／项目方
- 仙台市交通局
- 管理单位
- 仙台市交通局
- 设计单位
- Dōkon（设计竞赛优胜及详细设计）
- 施工单位
- PS三菱・富士PS・东日本混凝土共同企业体
- 主要顾问
- 来源升级核查中
- 当前状态
- 运营中
LOCATION
桥梁实体位置
38.259690, 140.859770 · 近似桥位
02 / VISUAL RECORD
图片画廊
点击图片可放大查看；每张图片都保留现有来源记录和使用限制。
03 / WHY IT MATTERS
为什么值得看
把这座桥为什么重要、值得记住和仍然影响今天的部分直接说清楚。
仙台地铁东西线广濑川桥梁采用三径间连续PRC刚构箱梁，支间50+70+47 m、桥长172 m，2013年竣工，线路于2015年12月6日开业。设计竞赛把三角形主梁断面、铁路功能和河谷景观放在同一约束下。
04 / HISTORY
历史节点
把改变结构方案和工程认识的事件按发生顺序放在一起，不把旧桥事故与后续重建混为同一件事。
2013
桥梁竣工
PS Construction项目页记录广濑川桥梁于2013年竣工。
2015-12-06
线路开业
J-Stage资料记录仙台市地下铁东西线于2015年12月6日开业。
05 / STRUCTURAL ANALYSIS
结构分析
02
三角形断面不是装饰
事实：资料明确采用三角形主梁断面。分析：断面外形会同时影响弯曲刚度、空间净空、排水和桥下视觉尺度。
03
铁路变形控制
事实：桥梁服务仙台地铁东西线。分析：轨道平顺性让线形、挠度和温度效应成为比单纯承载力更直接的控制条件。
06 / CONSTRUCTION CHALLENGES
施工难点
01
河谷公共空间协调
事实：项目通过设计竞赛处理桥梁与周边空间关系。分析：桥下空间、断面轮廓和施工围挡需要与铁路安全条件同时满足。
02
连续刚构施工线形
事实：采用连续PRC刚构。分析：合龙前后温度、徐变和施工阶段荷载会影响最终轨道线形，不能只在通车前校正。
07 / ENGINEER'S JUDGEMENT
工程师判断
01
事实边界
土木学会资料支持172 m桥长、三径间连续PRC刚构箱梁和三角形主梁断面；施工资料给出50+70+47 m，项目页记录2013年竣工，线路于2015-12-06开业。
02
结构取舍
轨道桥的结构表达必须服从变形和净空约束，三角形断面只有在这些边界内成立才有工程意义。
03
工程师判断
设计竞赛对铁路桥的贡献不只是外观，而是把结构断面、轨道运行和公共空间作为同一个系统评审。
