亨伯大桥

Humber Bridge

英国 · 赫斯尔 / 巴顿-阿庞亨伯

1,410 m 主跨让亨伯大桥成为早期大跨悬索桥通向现代超长跨的关键节点；它以气动钢箱梁桥面穿越潮汐河口。

Bob Riach / Wikimedia Commons / CC BY-SA 4.0（https://creativecommons.org/licenses/by-sa/4.0/）；本地展示为来源图像副本，未作修改；改编须以相同许可分享

01 / PROJECT FILE

项目档案

工程参数、结构分析与图片资料均经过来源核验。

桥梁名称
亨伯大桥
英文名称
Humber Bridge
国家 / 地区
英国
城市
赫斯尔 / 巴顿-阿庞亨伯
桥型
悬索桥
使用功能
公路桥、人行桥
主跨跨度
1410 m
桥梁全长
2220 m
建成年份
1981
建设单位
Humber Bridge Board
设计单位
暂无可核验公开资料
施工单位
暂无可核验公开资料
主要顾问
暂无可核验公开资料
当前状态
运营中；2017 年列为 Grade I 登录建筑

02 / VISUAL RECORD

图片画廊

点击图片可放大查看；每张图片都保留现有来源记录和使用限制。

03 / WHY IT MATTERS

为什么值得看

亨伯大桥横跨亨伯河口，1981 年建成时拥有世界最长单跨纪录。它不只是一座更长的悬索桥：河口潮汐、软弱地基、长跨度下的气动稳定和大体量钢箱梁安装共同规定了结构与施工的边界。

04 / ANALYSIS

结构分析

01

1,410 m 主跨

主跨长度把主缆、吊索、加劲梁、桥塔和锚碇的协同推入长跨悬索桥的典型问题域；尺寸纪录只是这一套力流协调的结果。

02

倒置机翼形钢箱梁

运营方将桥面描述为倒置机翼式气动外形。梁体外形直接参与控制风致响应，不能把气动问题留到结构定型之后。

03

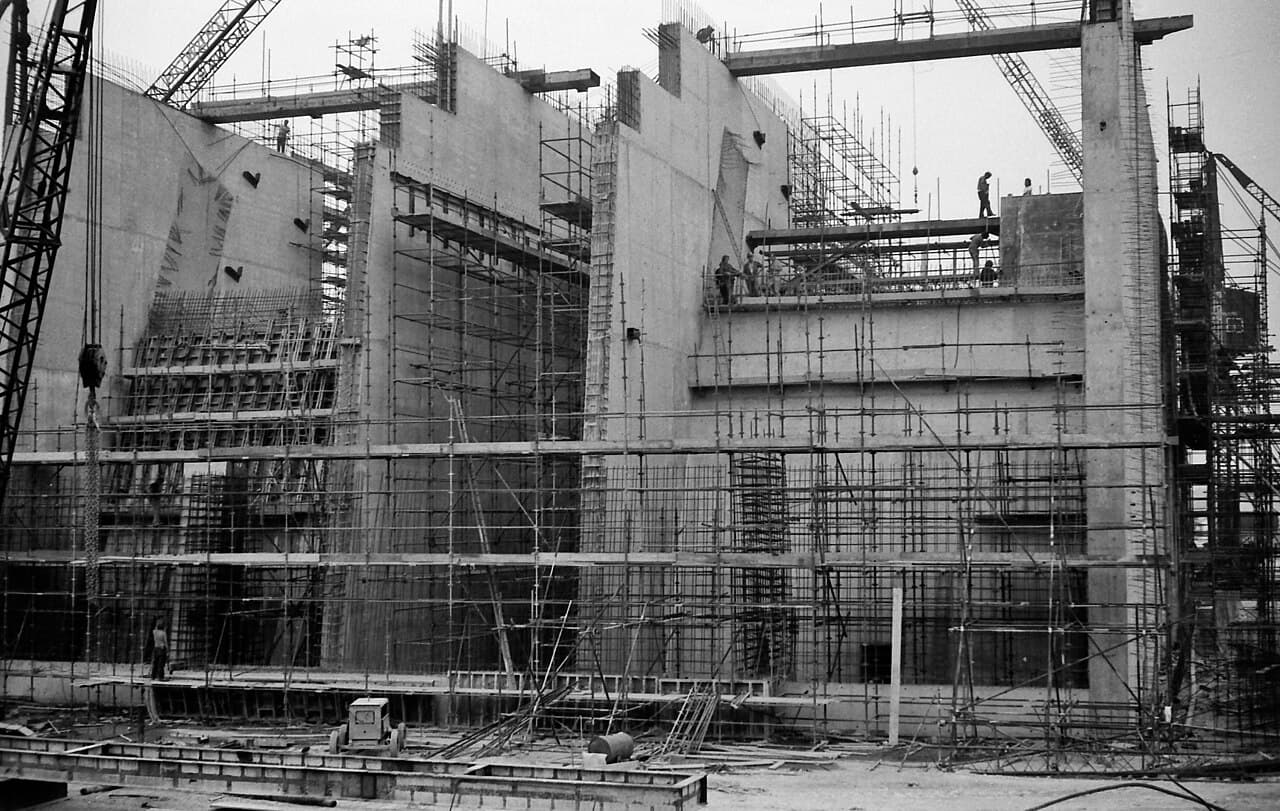

河口塔基与锚碇

潮汐河口的地基、施工水位和长主缆水平力共同控制桥塔基础和锚碇的布置；它们是悬索体系闭合的关键端部条件。

05 / ANALYSIS

施工难点

01

124 个钢箱梁节段

官方统计记录桥面由 124 个、总重超过 17,000 吨的钢箱梁节段组成。制造、运输、吊装和线形控制必须按一个连续体系组织。

02

潮汐河口作业

水位、航道和天气共同压缩水上安装窗口，临时状态下的梁段稳定与主缆体系形成必须与潮汐组织同步。

03

高塔与长缆的施工阶段

塔高和跨径扩大后，架设阶段的风、温度、索力和测量误差会在闭合前累积，施工控制不能只按成桥静力状态判断。

06 / ANALYSIS

工程师判断

01

真正控制方案的条件是什么

真正控制方案的是潮汐河口的地基与风环境，以及 1,410 m 跨度下主缆—钢箱梁协同。

02

该方案付出了什么代价

长跨和气动外形带来纪录性跨越能力，代价是高精度节段安装、严格施工阶段控制和长期维护。

03

最值得借鉴的是什么

它的价值在于说明长跨悬索桥不是只把主跨拉长，而是同时重排气动、地基、制造和架设条件。
