01

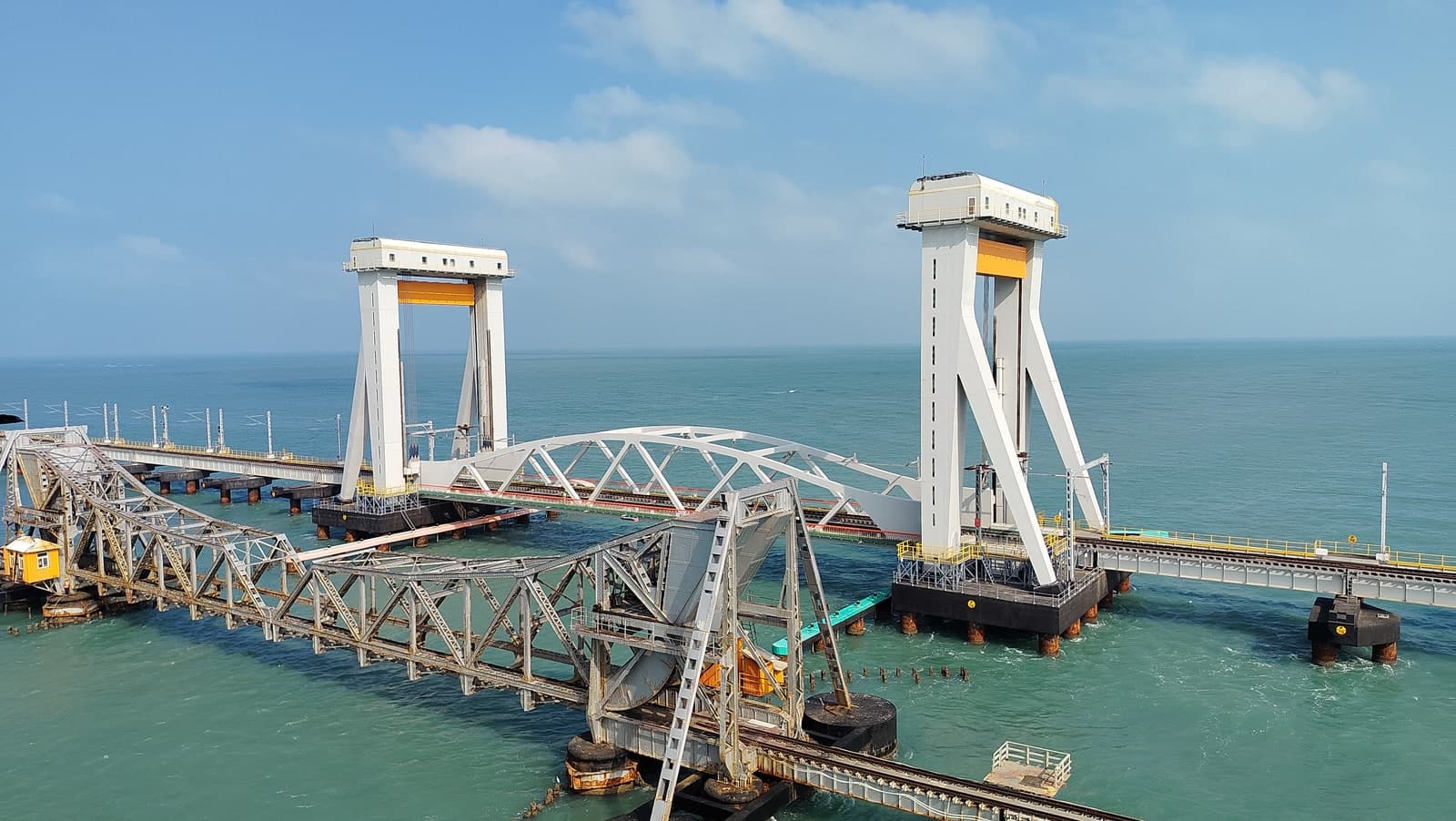

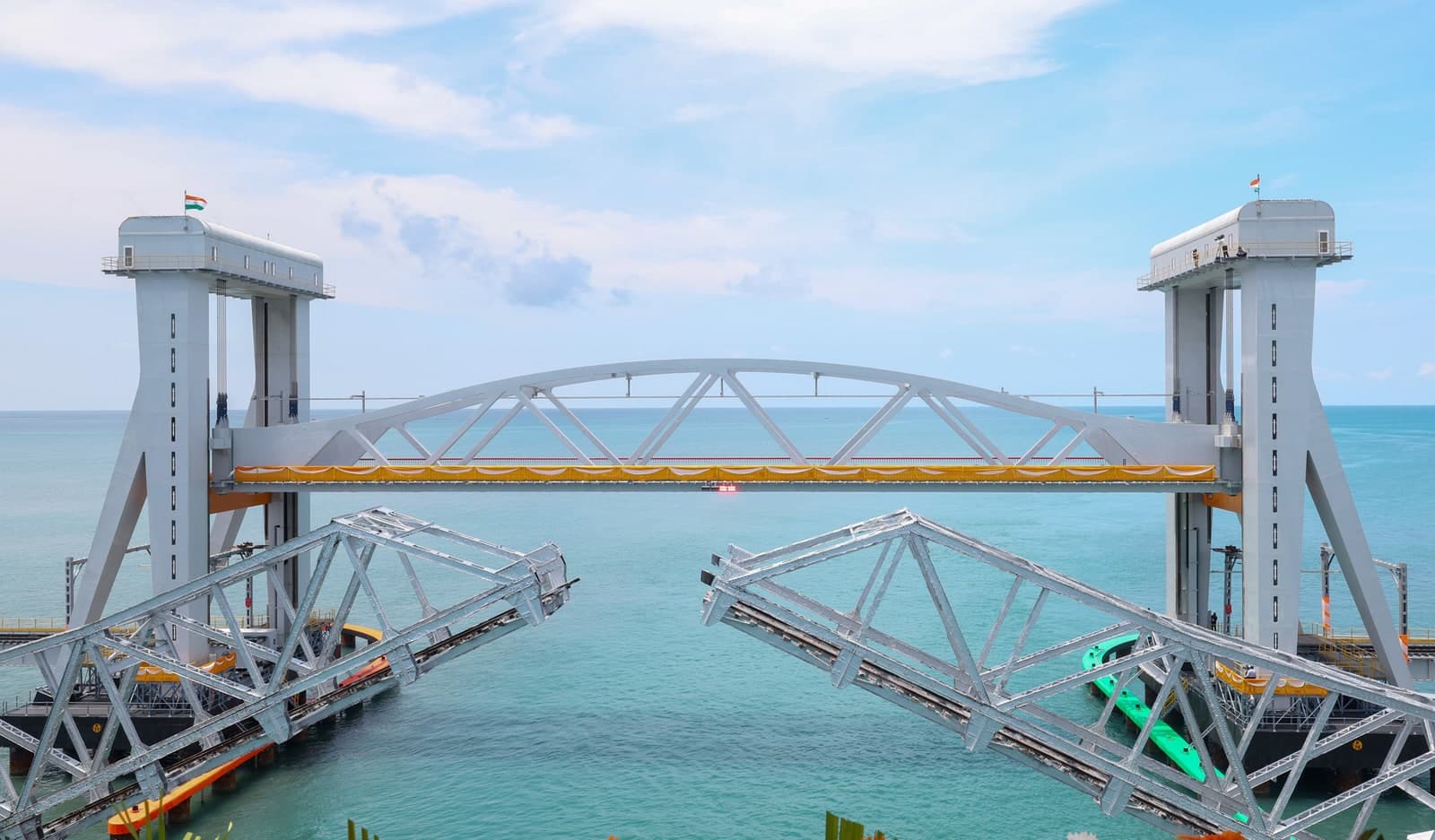

Warren 桁架整体升降
通航跨以 Warren 桁架形成整体受力单元，列车荷载经桁架传至支承；船舶通过时，整跨沿桥塔竖向提升。
钢桁架垂直升降式铁路桥与钢梁海上引桥 / 其他地区
新潘班铁路桥
New Pamban Rail Bridge
印度 · 泰米尔纳德邦曼达帕姆—潘班岛
72.5 m Warren 桁架能整体提升约 17 m，让铁路在固定线路与海上通航之间切换，是结构、机械和电气共同工作的桥。

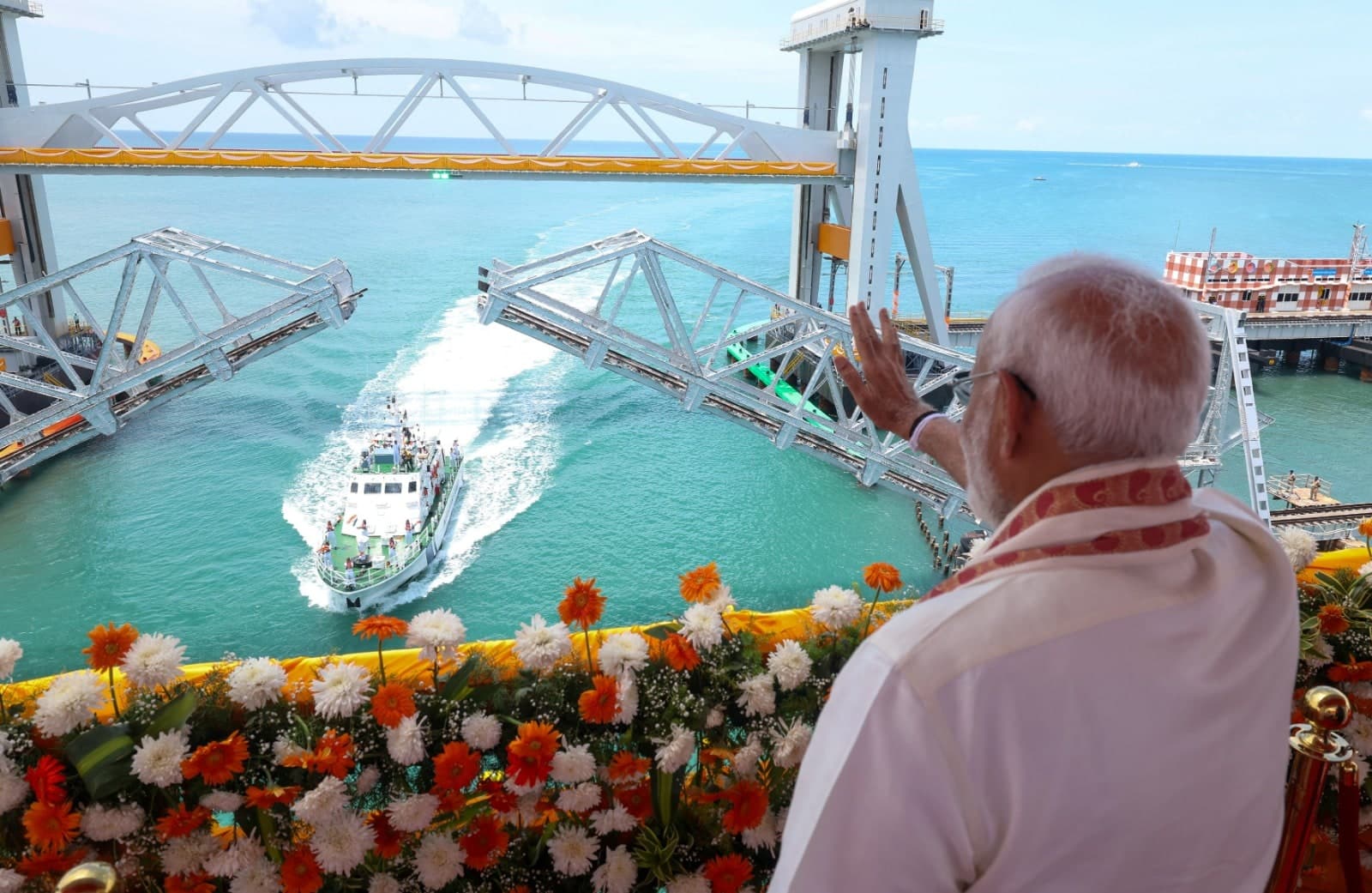

Prime Minister’s Office / Wikimedia Commons / GODL-India（https://data.gov.in/sites/default/files/Gazette_Notification_OGDL.pdf）；本地展示为来源图像的等比缩放／JPEG 转码版本，未裁切、未放大
01 / PROJECT FILE
项目档案
公开来源、图片许可和未确认项按字段登记；没有可靠来源的数字不会自动补全。
- 桥梁名称
- 新潘班铁路桥
- 英文名称
- New Pamban Rail Bridge
- 正式名称
- 来源升级核查中
- 别名
- 来源升级核查中
- 国家 / 地区
- 印度
- 城市
- 泰米尔纳德邦曼达帕姆—潘班岛
- 坐标
- 9.282465, 79.199935（实体坐标）
- 跨越对象
- 来源升级核查中
- 道路 / 铁路线路
- 来源升级核查中
- 桥型
- 钢桁架垂直升降式铁路桥与钢梁海上引桥
- 使用功能
- 铁路桥
- 主跨跨度
- 72.5 m
- 桥梁全长
- TYPSA 工程长度 2,065 m；72.5 m 为通航升降跨，整体结构跨度另有 77.1 m 口径
- 桥面宽度
- 来源升级核查中
- 建成年份
- 2024
- 开放日期
- 2025-04-06
- 业主／项目方
- Rail Vikas Nigam Limited（RVNL，建设单位）
- 管理单位
- 来源升级核查中
- 设计单位
- TYPSA、MC2（结构、机械与机电系统详细设计）
- 施工单位
- Ranjit Buildcon Limited（主体工程）、ITD Cementation India Limited（特殊基础及下部结构）
- 主要顾问
- TYPSA–STUP–MC2 联合体（工程顾问）、IIT Madras（设计复核）、IIT Bombay（设计复核）
- 当前状态
- 运营中（2024 年完成建设，2025-04-06 启用；目前单线电气化，结构预留双线）
LOCATION
桥梁实体位置
9.282465, 79.199935 · 实体坐标
02 / VISUAL RECORD
图片画廊
点击图片可放大查看；每张图片都保留现有来源记录和使用限制。
03 / WHY IT MATTERS
为什么值得看
把这座桥为什么重要、值得记住和仍然影响今天的部分直接说清楚。
新潘班铁路桥连接印度大陆与潘班岛，工程长 2,065 m，2025 年启用。通航位置采用 72.5 m 垂直升降跨，目前为单线电气化运营，桥梁结构预留双线条件。
04 / HISTORY
历史节点
把改变结构方案和工程认识的事件按发生顺序放在一起，不把旧桥事故与后续重建混为同一件事。
2019
新桥项目获批并开始实施
印度政府资料说明，政府于 2019 年批准建设新潘班桥；RVNL 负责从项目实施到 commissioning 的整体任务，工程用于替代既有老桥。
2022-12-03
主体下部结构完成、工程进度达 84%
印度新闻信息局 2022 年资料记载新潘班桥已完成 333 根桩和 101 个承台，下部结构全部完成，99 片引桥梁已完成制作并有 76 片架设，整体进度达到 84%。
2025-04-06
正式启用并投入铁路运营
印度政府新闻信息局和 RVNL 年报资料确认新潘班桥于 2025 年 4 月 6 日由总理主持启用，成为印度首座垂直提升式铁路海桥。
05 / STRUCTURAL ANALYSIS
结构分析
02
塔顶驱动与配重协同
塔顶驱动系统提供升降控制，配重平衡活动跨的大部分重量，机械系统与结构导向共同保持运动稳定。
03
固定引桥衔接活动跨
钢梁海上引桥把铁路连续引向升降跨，固定结构与活动结构的轨道、支承和几何接口必须同时满足列车与开启工况。
06 / CONSTRUCTION CHALLENGES
施工难点
01

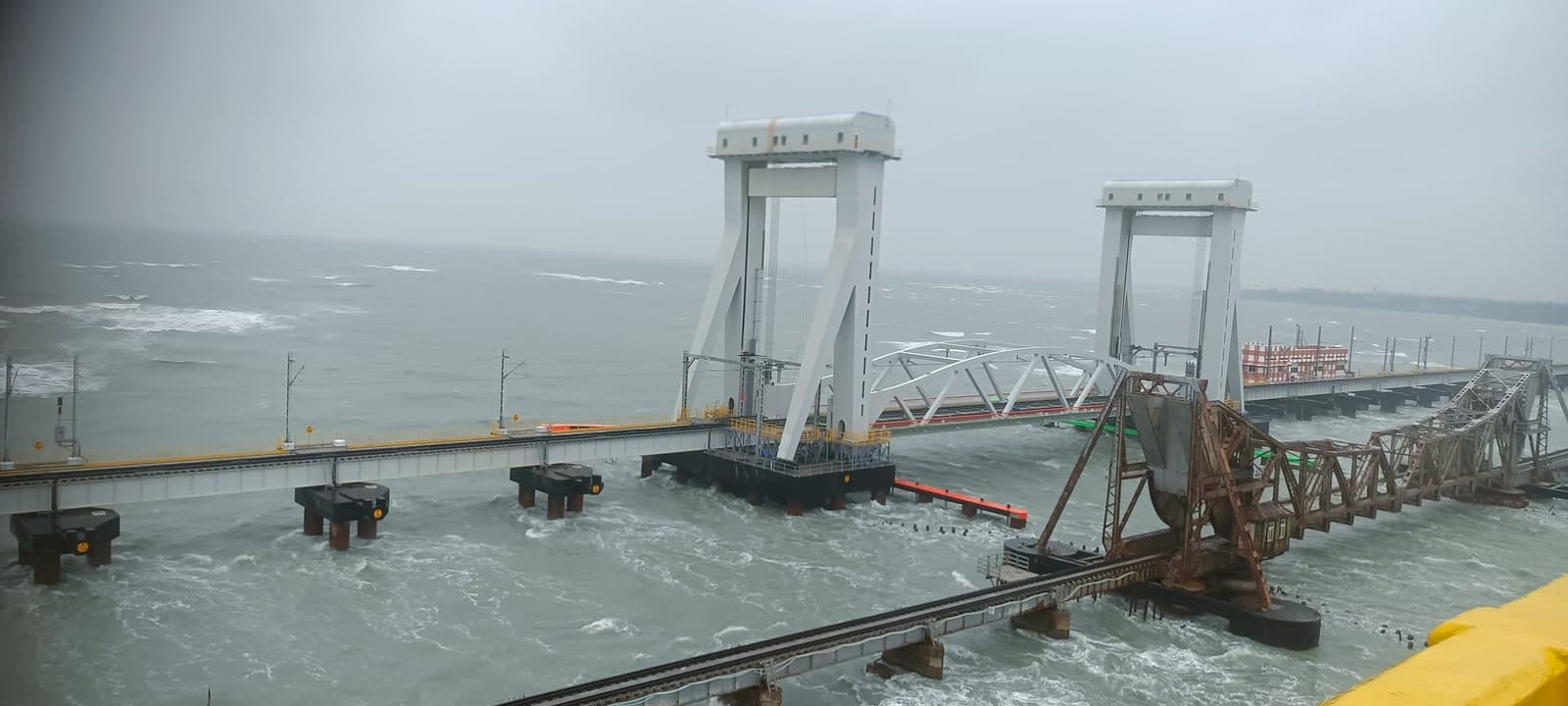

气旋盐雾环境耐久
海上钢结构、驱动设备和电气系统共同暴露在气旋与盐雾环境中，防腐、密封和可维护性直接关系开启可靠性。
02
机电结构联合调试
活动跨要完成约 17 m 提升并准确回位，驱动、配重、导向、锁定与轨道状态必须作为一个系统调试。
03
特殊基础与海上施工
海上引桥和升降塔的特殊基础既要承受铁路作用，也要为活动机构提供稳定几何基准。
07 / ENGINEER'S JUDGEMENT
工程师判断
01
两种跨度不可混用
72.5 m 对应通航升降跨，77.1 m 是整体结构跨度的另一统计边界；同类比较必须先说明测量对象。
02
预留双线不代表双线运营
结构能力与当前运营状态是两件事，页面应明确目前单线电气化，同时说明未来双线条件已经预留。
03
活动桥可靠性来自系统闭环
任何单独构件合格都不足以保证开启，结构、机械、电气和轨道只有联合验证才能形成可运营的升降桥。
