01
曲线五跨体系
Bänziger Partner 记录跨径为 58 / 128 / 140 / 134 / 65 m。曲线线形使扭转、横向力和空间索面不能按直桥平面模型简化。
斜拉桥 / 欧洲
桑尼伯格大桥
Sunniberg Bridge
瑞士 · 克洛斯特斯，兰德夸特河谷

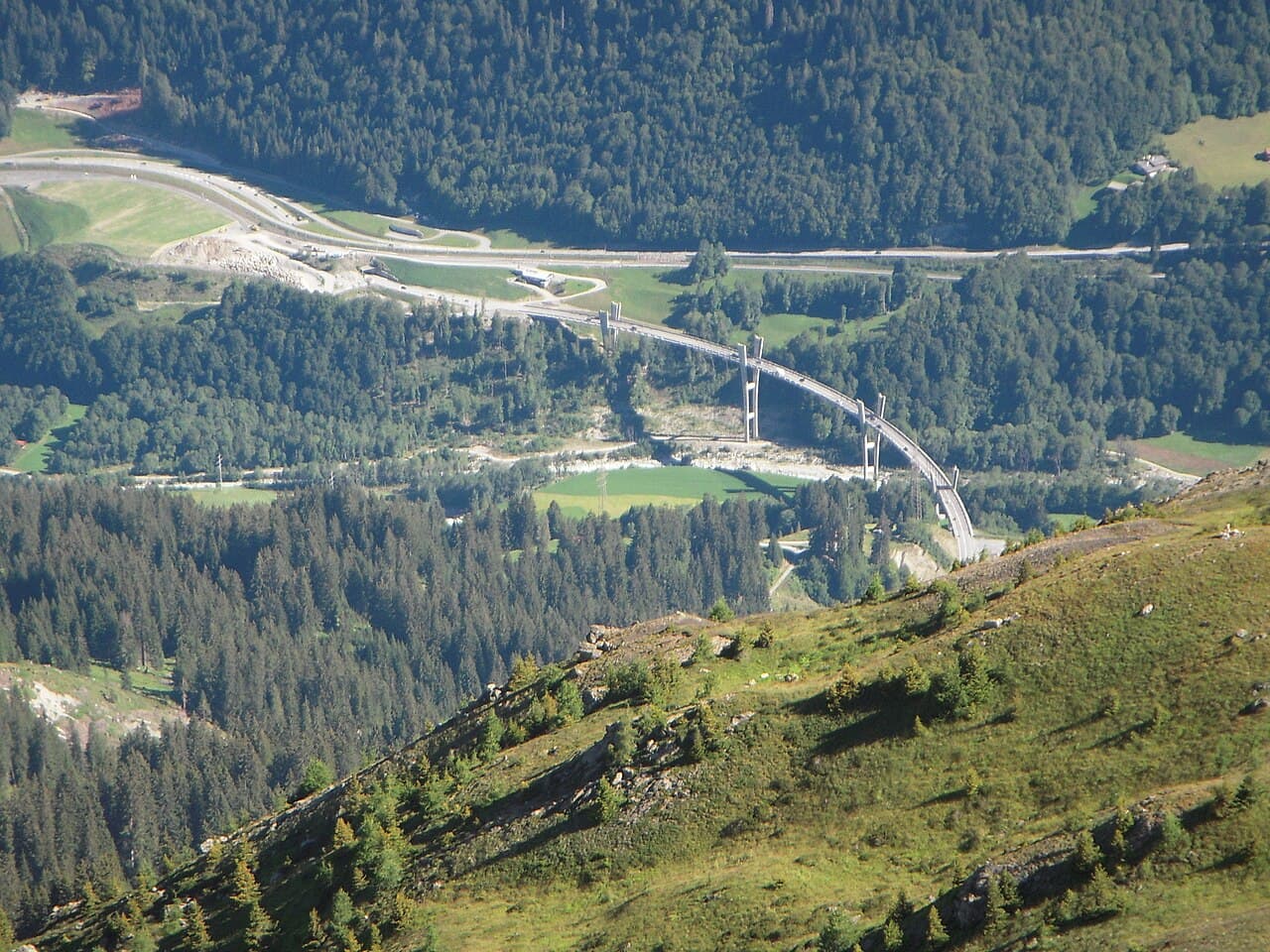

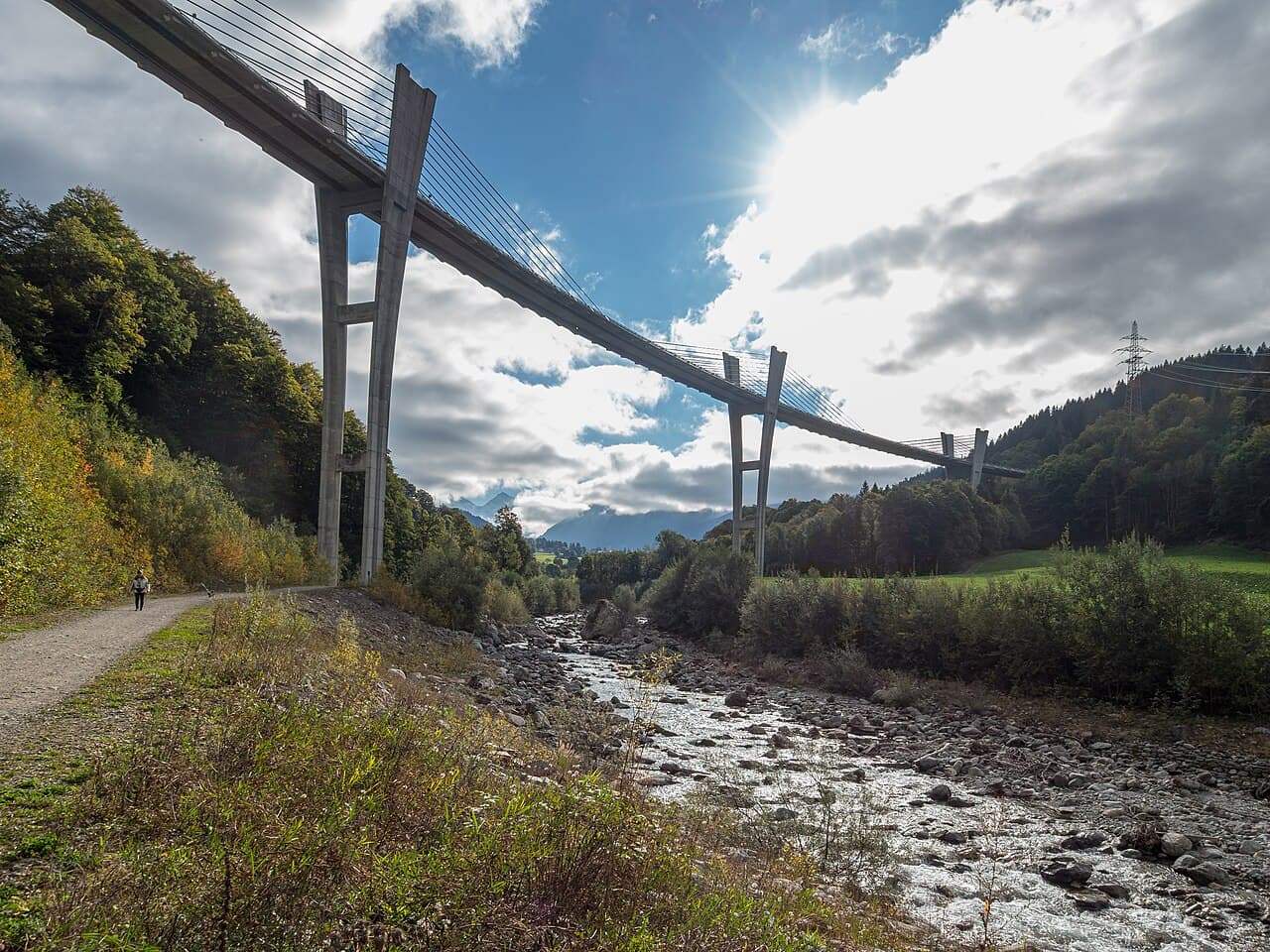

Christian Menn 的五跨曲线斜拉桥用矮塔、柔性高墩与连续主梁顺着河谷转弯，让结构线形成为景观的一部分。
JoachimKohler-HB / Wikimedia Commons / CC BY-SA 4.0（https://creativecommons.org/licenses/by-sa/4.0/）；本地展示为来源图像副本，未作修改；改编须以相同许可分享
01 / PROJECT FILE
项目档案
公开来源、图片许可和未确认项按字段登记；没有可靠来源的数字不会自动补全。
- 桥梁名称
- 桑尼伯格大桥
- 英文名称
- Sunniberg Bridge
- 正式名称
- 来源升级核查中
- 别名
- 来源升级核查中
- 国家 / 地区
- 瑞士
- 城市
- 克洛斯特斯，兰德夸特河谷
- 坐标
- 46.885392, 9.856625（实体坐标）
- 跨越对象
- 来源升级核查中
- 道路 / 铁路线路
- 来源升级核查中
- 桥型
- 斜拉桥
- 使用功能
- 公路桥
- 主跨跨度
- 140 m
- 桥梁全长
- 526 m
- 桥面宽度
- 来源升级核查中
- 建成年份
- 1998
- 开放日期
- 2005-12-09
- 业主／项目方
- 格劳宾登州道路局
- 管理单位
- 来源升级核查中
- 设计单位
- Christian Menn（概念设计）、Bänziger Partner（项目设计与技术监理）
- 施工单位
- Vetsch AG、Preiswerk + Cie AG（Sunnibergbrücke 主体施工联合体）
- 主要顾问
- 来源升级核查中
- 当前状态
- 运营中
LOCATION
桥梁实体位置
46.885392, 9.856625 · 实体坐标
02 / VISUAL RECORD
图片画廊
点击图片可放大查看；每张图片都保留现有来源记录和使用限制。
03 / WHY IT MATTERS
为什么值得看
把这座桥为什么重要、值得记住和仍然影响今天的部分直接说清楚。

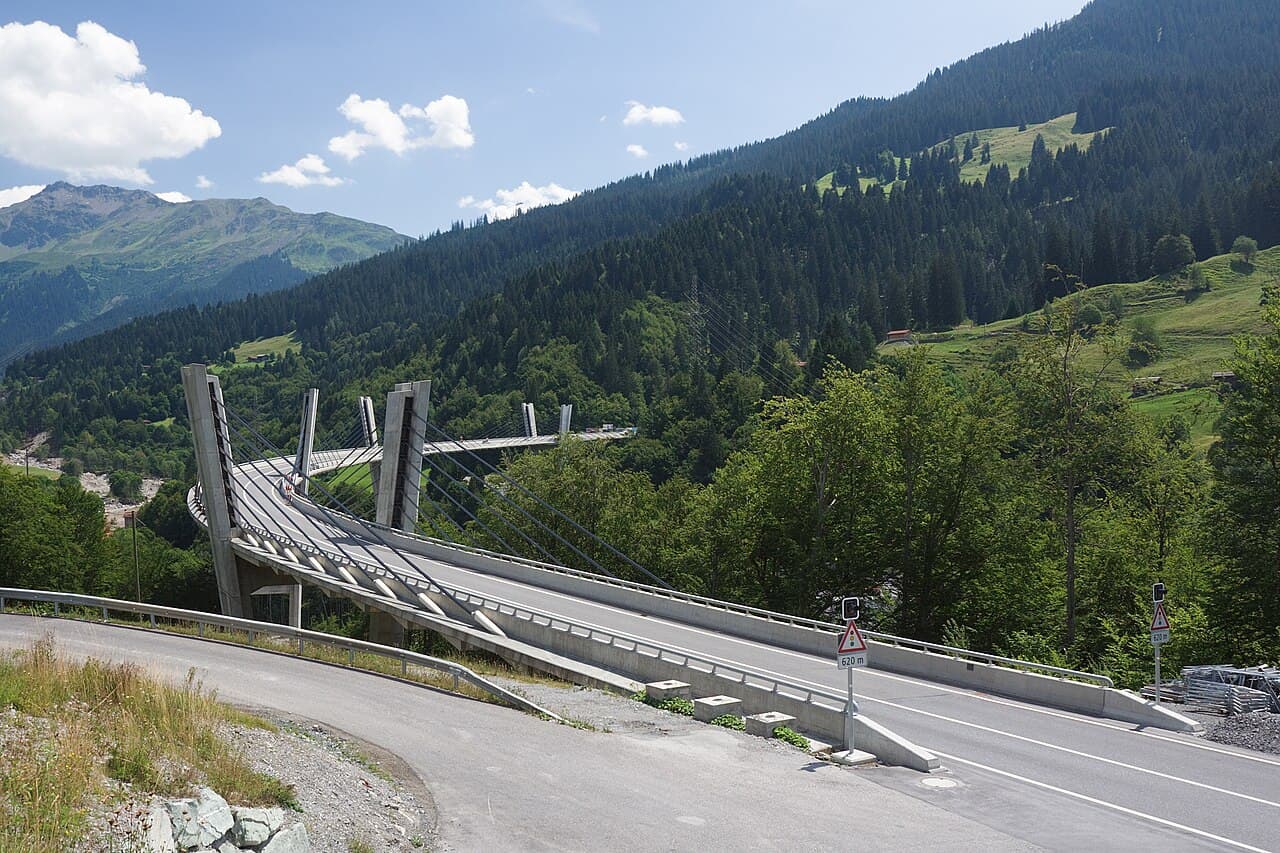

桑尼伯格大桥位于克洛斯特斯河谷，1996—1998 年建成。它不是把直线斜拉桥弯折，而是从一开始将 503 m 曲线半径、五跨受力、桥塔和柔性墩的空间作用作为同一个结构问题处理。
04 / HISTORY
历史节点
把改变结构方案和工程认识的事件按发生顺序放在一起，不把旧桥事故与后续重建混为同一件事。
1996
桥梁主体开工
项目施工资料记载桑尼伯格大桥于 1996 年开始建设，采用从桥墩向两侧平衡悬臂的施工方式。
1998
桥梁主体完成

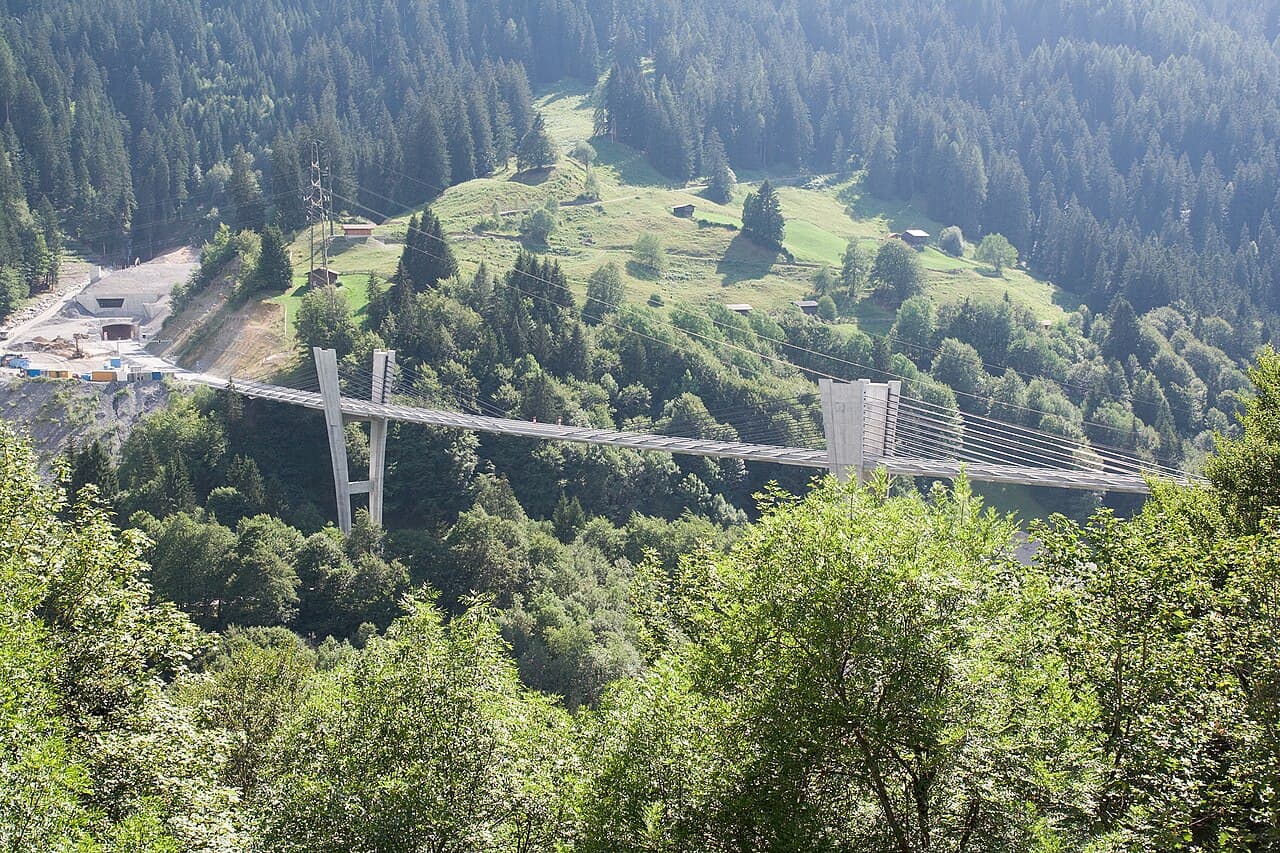

项目资料记载桥梁主体在 1998 年完成；但相连的 Gotschna 隧道尚未贯通，桥梁先作为隧道施工通道使用。
2001
获得 IABSE Outstanding Structure Award
桑尼伯格资料记载该桥在 2001 年获得国际桥梁与结构工程协会 Outstanding Structure Award，表彰其曲线斜拉体系与环境适应性。
2005-12-09
随克洛斯特斯绕行线正式开放
达沃斯官方资料确认桑尼伯格大桥于 2005 年 12 月 9 日正式开放；此前主体已完成，但因相连隧道施工未向社会交通开放。
05 / STRUCTURAL ANALYSIS
结构分析
02
矮塔与斜拉索

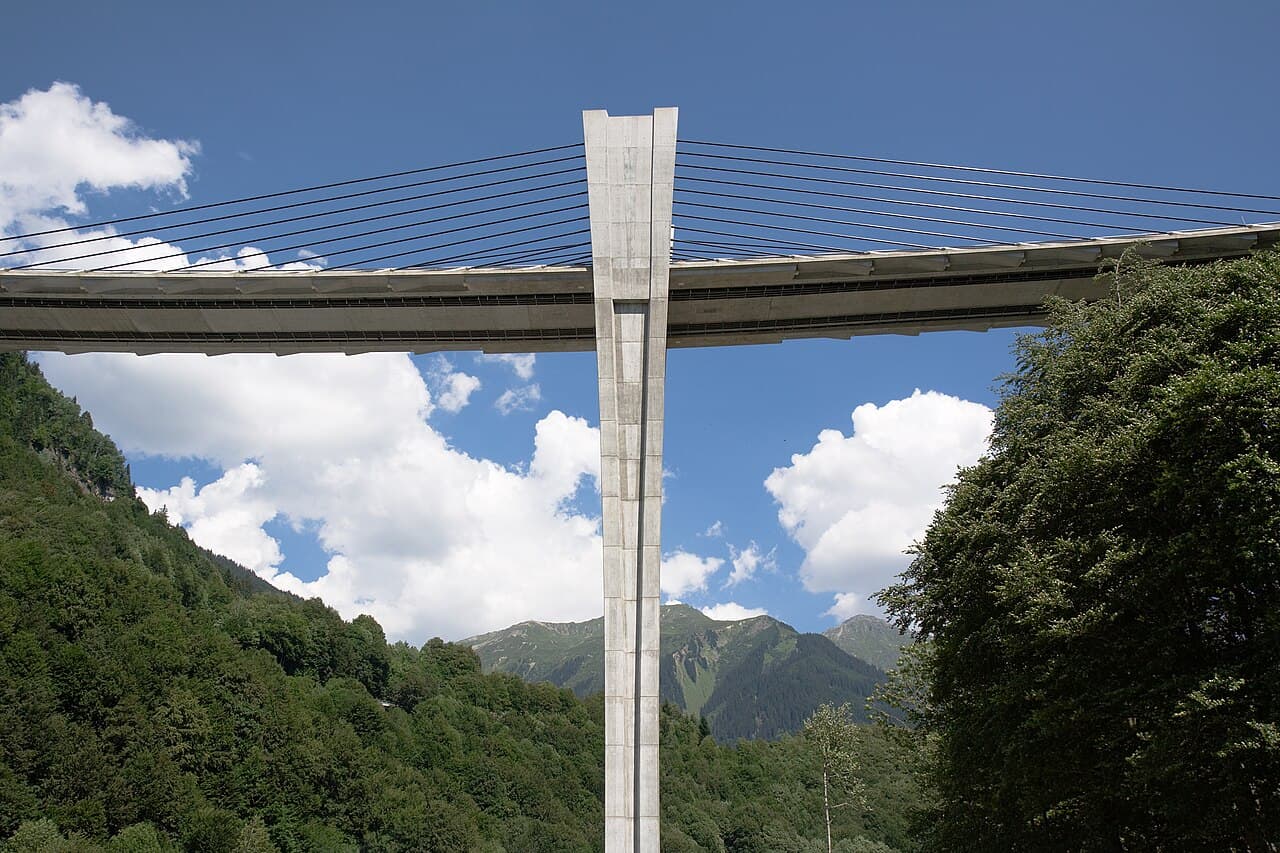

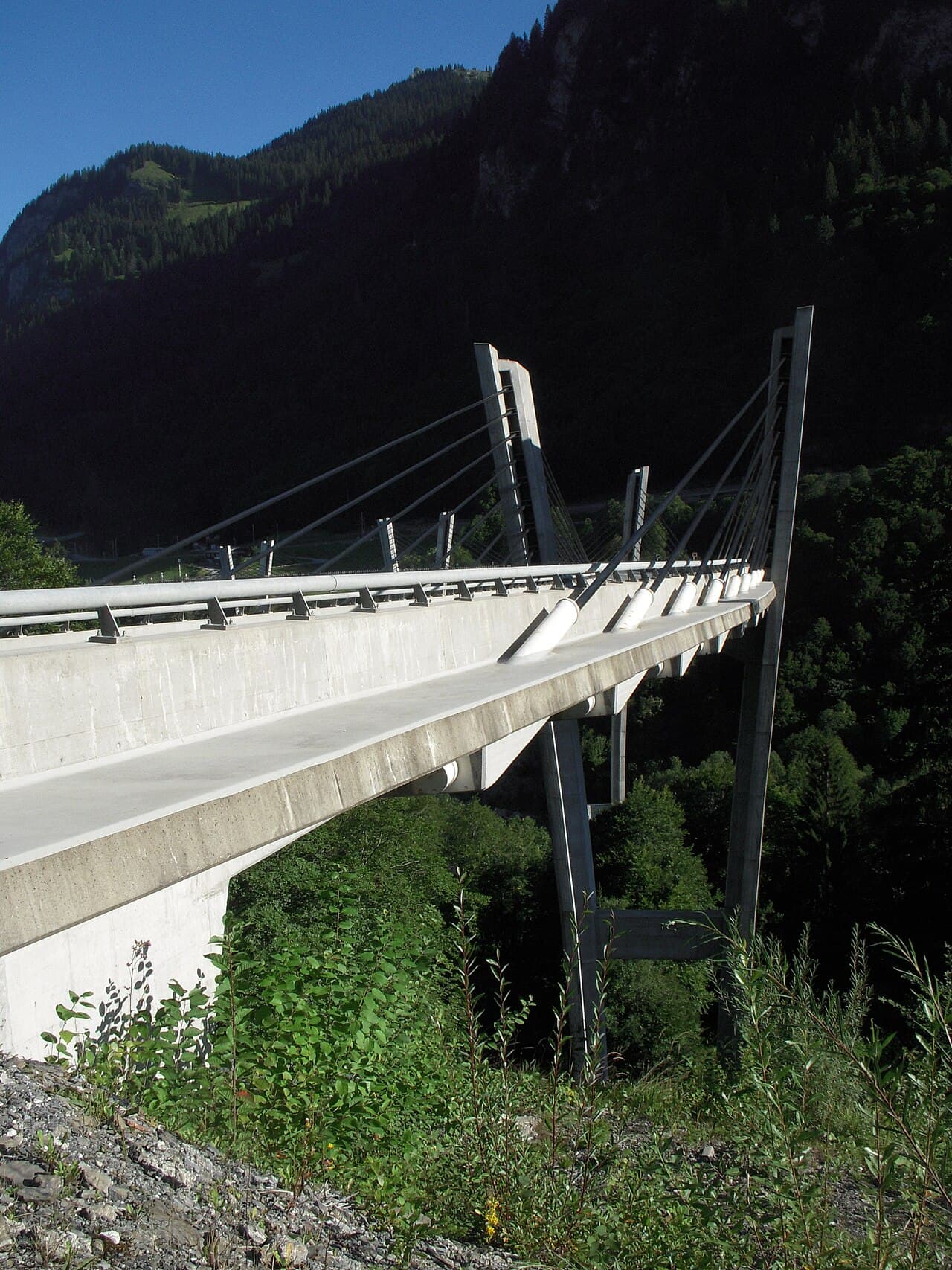

桥塔高度克制，斜拉索仍承担桥面支承作用。体系的纤细感来自塔、索、梁和墩共同分配刚度，而不是单一构件做得更细。
03

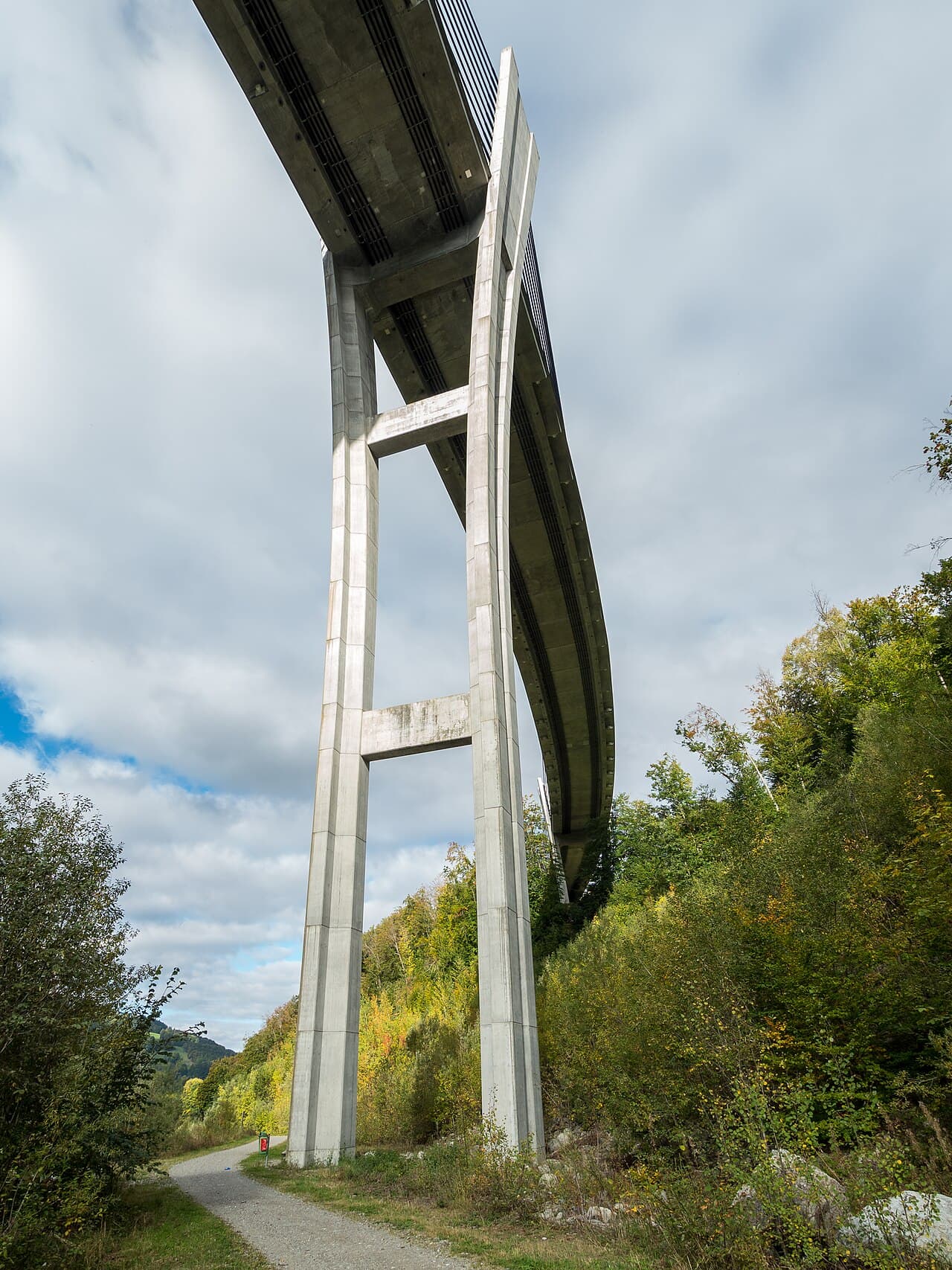

柔性高墩与景观
河谷高墩需要处理位移和空间稳定；设计目标同时包括让工程成为地标而不过度压倒阿尔卑斯景观。
06 / CONSTRUCTION CHALLENGES
施工难点
01
曲线几何控制

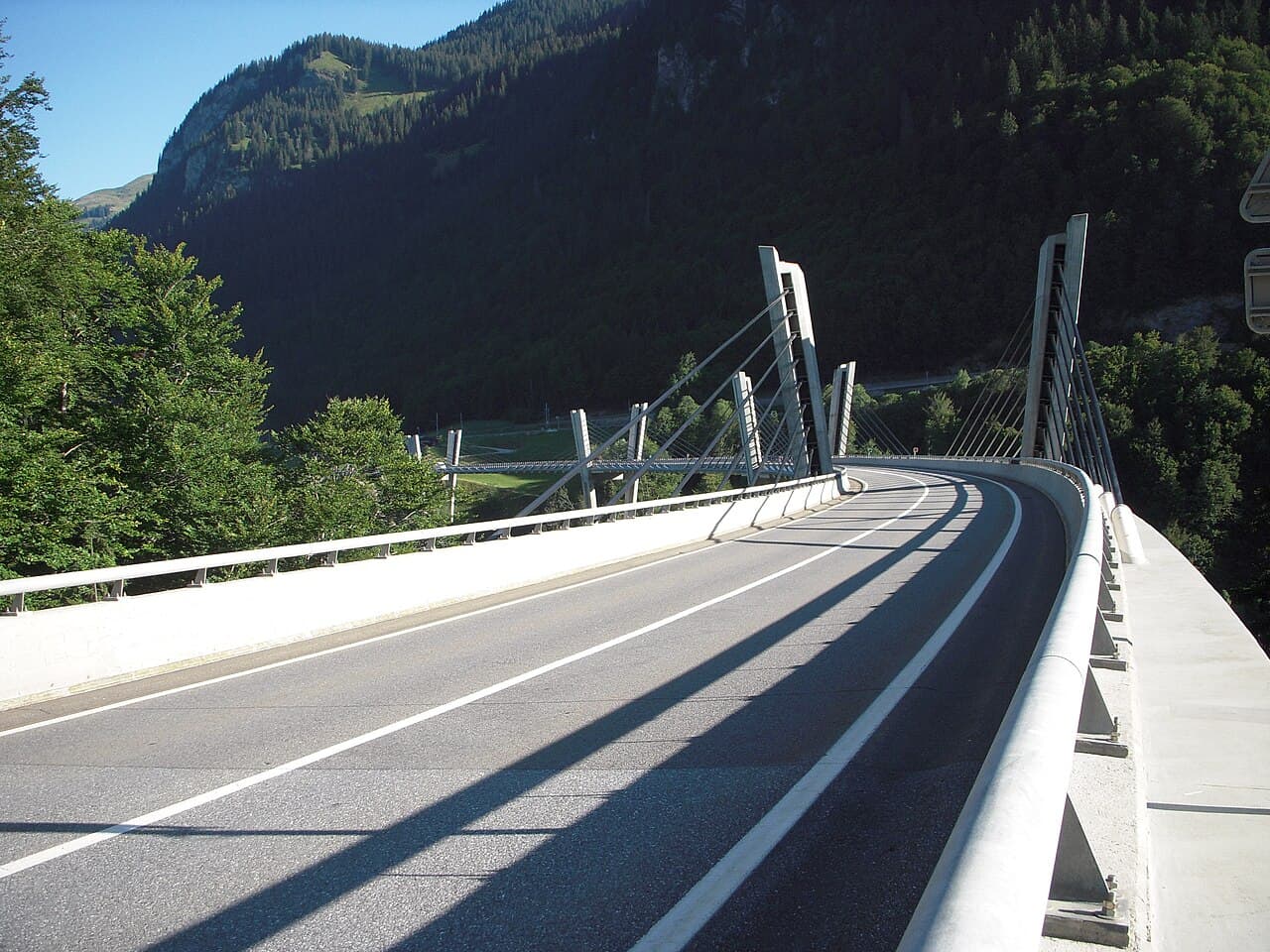

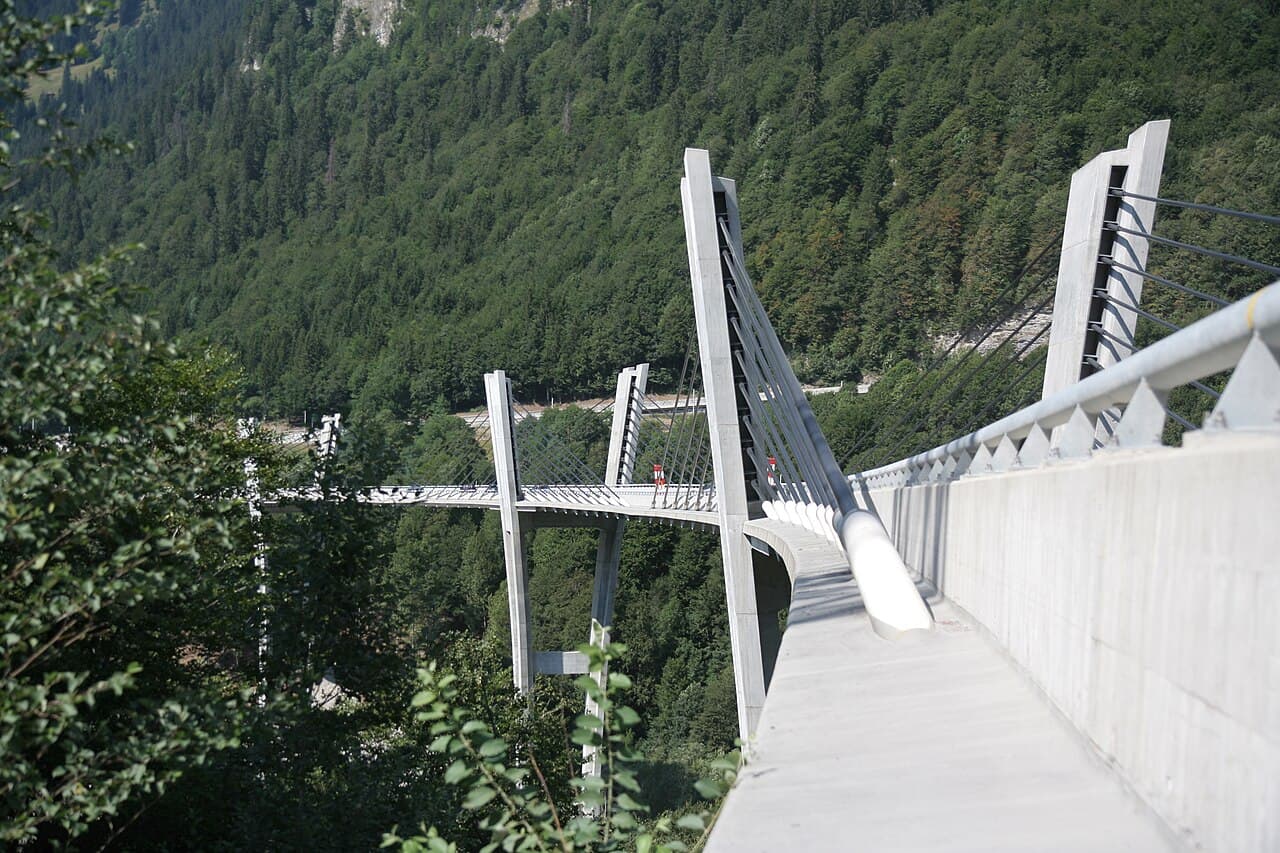

曲线主梁、桥塔位置和斜拉索锚点必须在三维坐标中统一控制，局部放样误差会传递到梁端线形和索力。
02
谷底约 60 m 的高空作业
跨越河谷时，施工设备、临时支撑、风和测量条件与平坦场地不同，必须将运输和架设方法纳入桥型判断。
03
多方案比选后的实施
格劳宾登州道路局记录方案经过多方案评审。最终施工不是照搬形式，而是把景观、交通和可建造性筛选后的结构落实出来。
07 / ENGINEER'S JUDGEMENT
工程师判断
01
真正控制方案的条件是什么
真正控制方案的是河谷中的曲线空间受力与景观约束，而不是单纯的 140 m 最大跨。
02
该方案付出了什么代价
矮塔和柔性高墩降低了视觉压迫，却提高了空间几何、扭转和施工控制复杂度。
03
最值得借鉴的是什么
最值得借鉴的是在概念阶段就让线形、墩高、索面和景观一起参与结构决策。
