钢拱桥 / 大洋洲

悉尼海港大桥

Sydney Harbour Bridge

澳大利亚 · 悉尼（Dawes Point / Milsons Point）

两榀相距 30 米的 28 节间钢桁拱跨越 503 米主跨，把公路、铁路和步行交通悬挂在同一座港湾大跨体系之下。

用户提供图片；版权/开放许可资料待补充，仅限本地资料整理使用，公开发布前需取得相应权利人许可。

01 / PROJECT FILE

项目档案

工程参数、结构分析与图片资料均经过来源核验。

桥梁名称: 悉尼海港大桥
英文名称: Sydney Harbour Bridge
国家 / 地区: 澳大利亚
城市: 悉尼（Dawes Point / Milsons Point）
桥型: 钢拱桥
使用功能: 公路桥、铁路桥、人行桥
主跨跨度: 503 m
桥梁全长: 1,149 m；主跨 503 m
建成年份: 1932
建设单位: 新南威尔士州政府（运营与维护：Transport for NSW）
设计单位: J. J. C. Bradfield（新南威尔士州公共工程部总工程师）、Sir Ralph Freeman（Dorman Long 主设计师）
施工单位: Dorman Long & Company（米德尔斯堡）
主要顾问: 暂无可核验公开资料
当前状态: 运营中

02 / VISUAL RECORD

图片画廊

点击图片可放大查看；每张图片都保留现有来源记录和使用限制。

03 / WHY IT MATTERS

为什么值得看

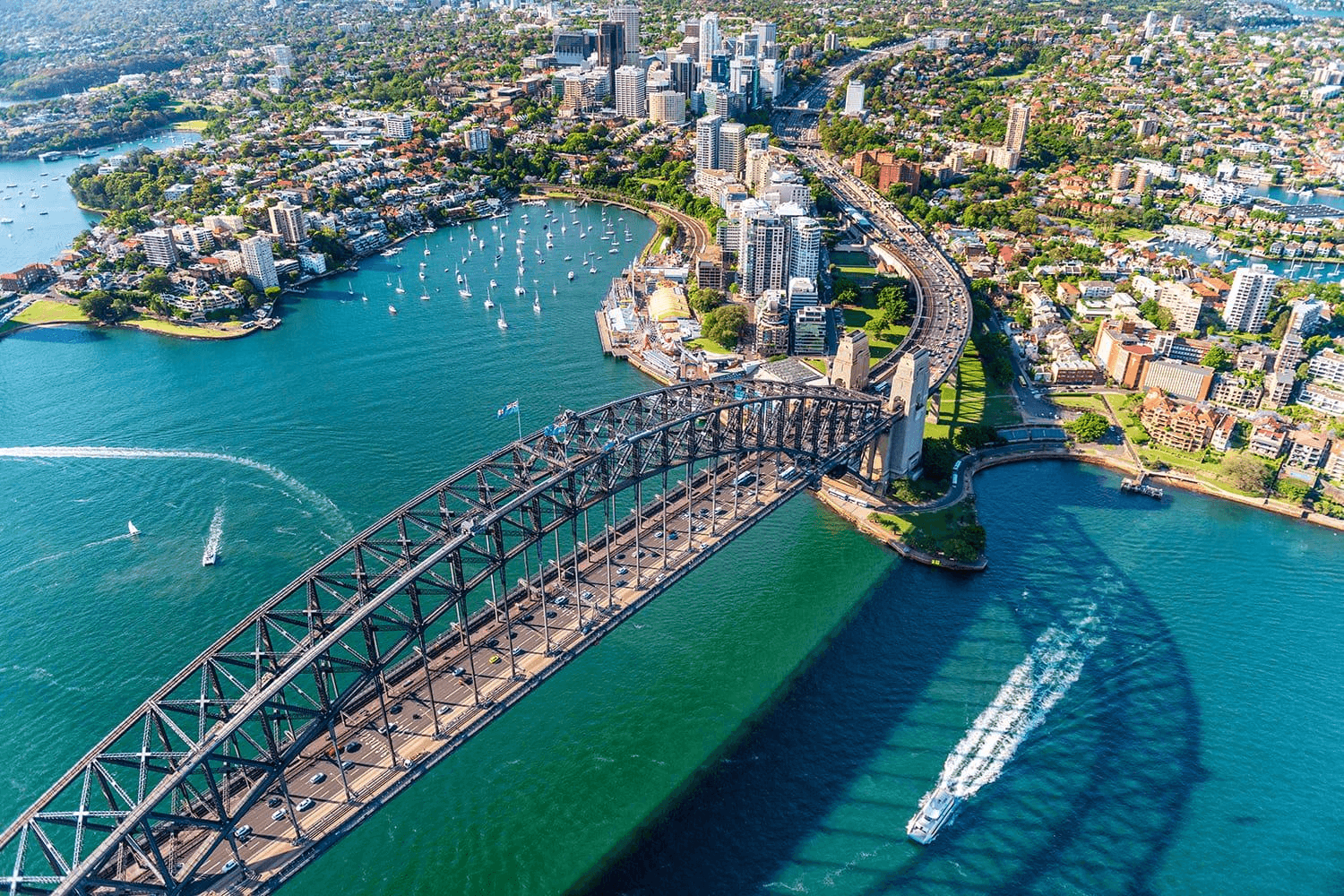

悉尼海港大桥跨越悉尼港，连接南岸 Dawes Point 与北岸 Milsons Point。它于 1932 年通车，以钢桁拱、悬吊桥面和两端高架引桥组成 1,149 米长的综合交通通道。工程并非只是一座单跨拱桥：它从规划开始就与道路、铁路和城市北向扩展绑定，今天仍是澳大利亚最具辨识度的基础设施地标之一。

04 / ANALYSIS

结构分析

两榀 28 节间钢桁拱

国家遗产档案记录，主拱由两榀竖向布置、各 28 节间的钢桁架组成，中心线相距 30 米，并以横向联结构件共同工作。503 米主跨和 1,149 米总长必须区分：前者是主拱跨径，后者包含两端引桥。

悬吊桥面与横梁

道路和铁路桥面由拱肋吊挂。吊杆成对布置，长度约 7.3—58.8 米；每道横梁约重 110 吨。拱、吊杆、横梁和桥面必须作为连续传力链理解，不能只把它看作一条“拱上道路”。

引桥、桥墩与花岗岩饰面

两侧引桥合计约 646 米，各含五跨平行弦钢桁架。混凝土桥墩和端部塔楼以花岗岩饰面，与 89 米高的花岗岩面混凝土桥塔共同定义了桥梁从城市道路过渡到主拱的空间尺度。

桥塔的建筑表达与非承重角色

新南威尔士州遗产记录明确，端部塔楼和桥塔并不是主拱必需的承重构件，不直接支承主拱；它们通过花岗岩面、体量和端部空间组织强化了这座城市桥梁的纪念性。把视觉地标与主拱受力角色分开叙述，才能准确理解其结构与建筑表达。

以城市交通系统为对象

J. J. C. Bradfield 的工作不止于主拱设计：他负责政府侧总体技术条件并把大桥接入道路、轨道和电车系统。桥型之所以选择拱桥，是因为其刚度更适合预期的重交通，而不是仅为了港湾天际线。

05 / ANALYSIS

施工难点

两岸对称悬臂与合龙控制

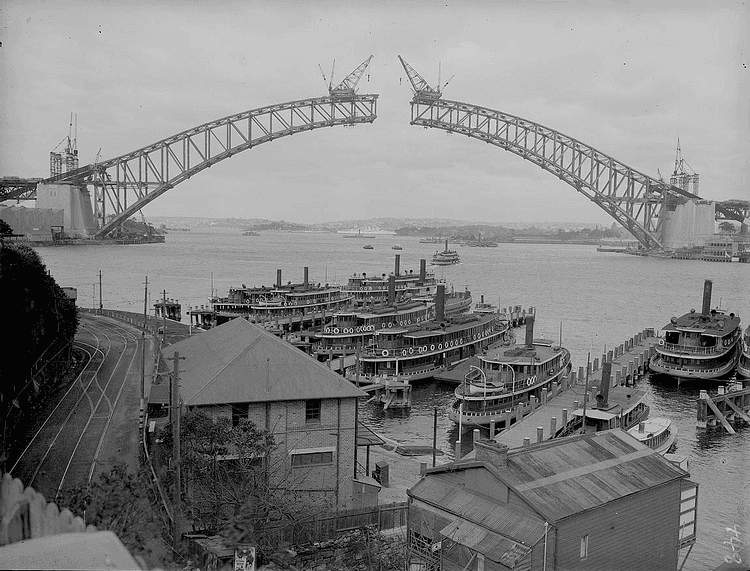

钢结构于 1926 年开始架设，两侧巨型爬行吊机随拱肋前移。1930 年 8 月 19 日，两半拱在跨中相接；任何测量偏差、温度变化和施工荷载都会在该节点集中暴露，因此不能以成桥线形替代施工阶段控制。

砂岩地基与临时拉索

国家遗产档案指出，悉尼砂岩基底为施工期锚固拉索和试验大尺度结构提供了条件。拱脚地基、临时拉索与两侧悬臂稳定属于同一问题：若只讨论钢拱自身，会遗漏施工阶段最关键的受力路径。

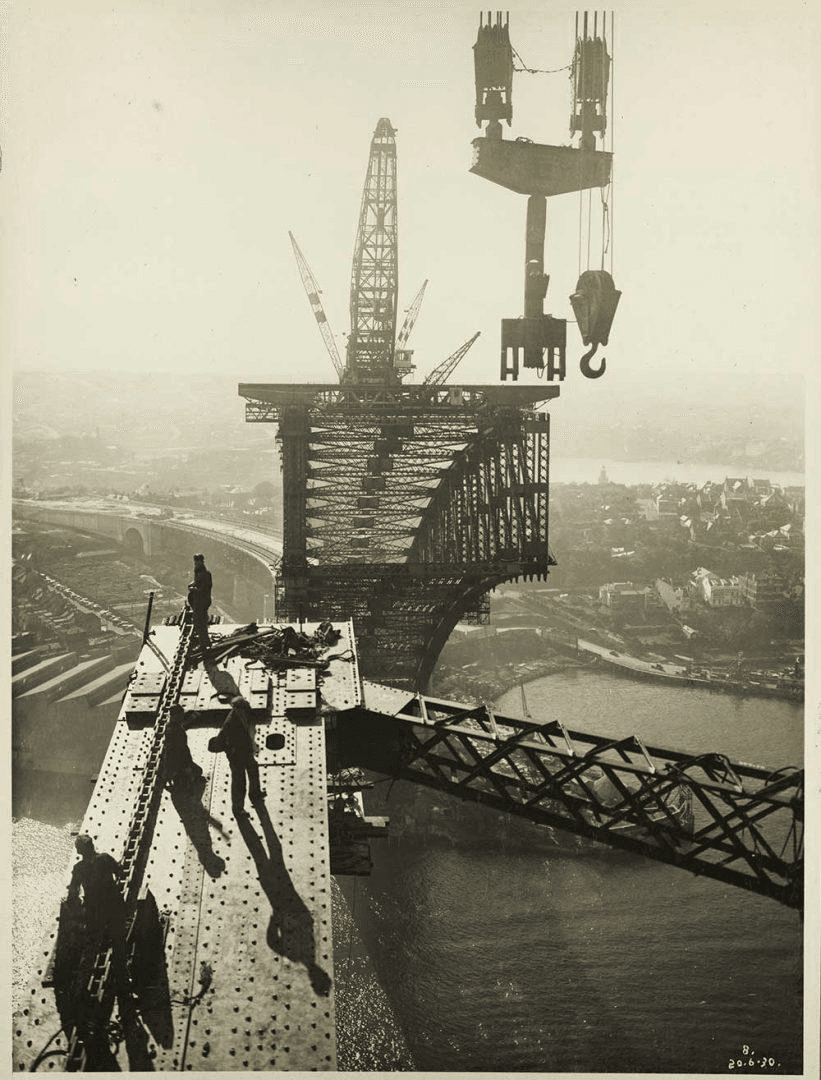

钢构制造、运输与高空作业

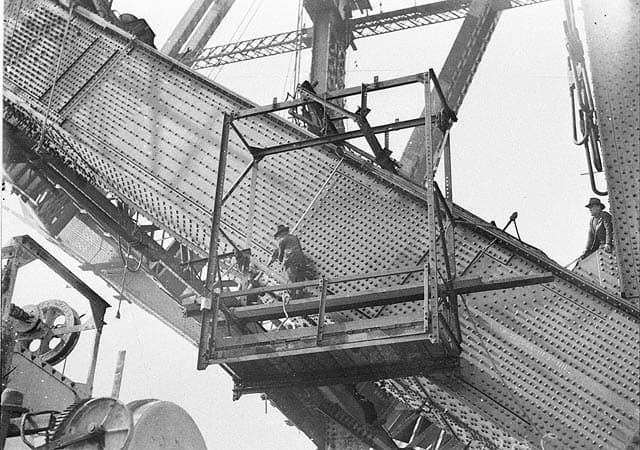

ICE 记录爬行吊机负责将人员和材料送至拱肋前端；NFSA 保存的 1930—1931 年影像可见大构件吊装、铆接与高空作业。工程资料应同时承认，当时的防护水平远低于今天，不能把影像中的作业方式当作现代施工范本。

城市拆迁与劳动力统计口径

资料对施工劳动力数量和拆迁范围存在不同统计：DCCEEW 写“超过 2,000 人”和约 800 户迁离，ICE 写约 1,400 名工人及北岸约 470 处住宅和商铺拆除。页面不把它们混成单一精确数字；两份资料均记载施工期 16 人死亡。

06 / ANALYSIS

工程师判断

真正控制方案的条件是什么

真正控制方案的是港湾通航净空、两岸砂岩地基、道路与轨道接线及预期重交通的组合，而不是只追求 503 米主跨。

该方案付出了什么代价

钢桁拱以高刚度换取大跨和少量水中支点，代价是巨量钢构、两岸复杂引桥、施工期临时拉索控制及持续的防腐维护。

最值得借鉴的是什么

最值得借鉴的是把桥梁作为城市交通系统的一部分来设计和管理：主拱、引桥、轨道和港湾景观从一开始就是同一个工程问题。
