01

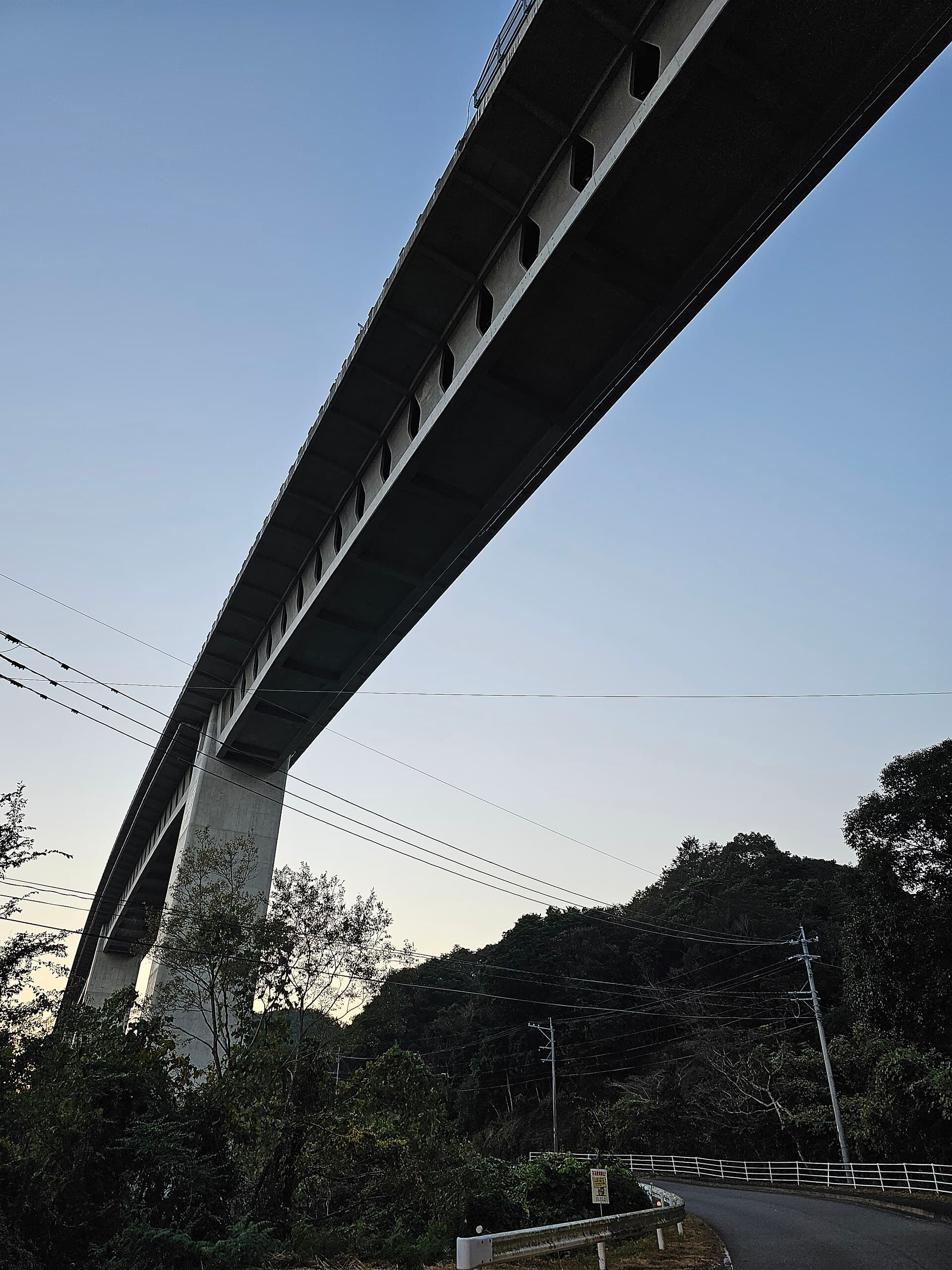

蝶形腹板传递剪力
事实：腹板采用蝶形高强纤维增强混凝土预制构件。分析：腹板主要承担剪力并与上下翼缘形成箱梁整体，形状和节点细节决定传力连续性。
连续梁桥 / 日本
寺迫蝴蝶大桥
Terasako Chocho-ohashi Bridge
日本 · 宫崎县日向市
世界首次实际桥梁应用的Butterfly Web预制腹板，让PC连续箱梁减重并改变施工组织。
Sanjo / Wikimedia Commons / CC BY-SA 3.0
01 / PROJECT FILE
项目档案
公开来源、图片许可和未确认项按字段登记；没有可靠来源的数字不会自动补全。
- 桥梁名称
- 寺迫蝴蝶大桥
- 英文名称
- Terasako Chocho-ohashi Bridge
- 正式名称
- 寺迫ちょうちょ大橋
- 别名
- 寺迫ちょうちょ大橋、Terasako Chocho-ohashi Bridge、Terasako Butterfly Bridge、Butterfly Web Bridge
- 国家 / 地区
- 日本
- 城市
- 宫崎县日向市
- 坐标
- 32.314306, 131.573056（实体坐标）
- 跨越对象
- 东九州自动车道山地
- 道路 / 铁路线路
- 东九州自动车道（日向IC—都农IC）
- 桥型
- 连续梁桥
- 使用功能
- 公路桥
- 主跨跨度
- 87.5 m
- 桥梁全长
- 712.5 m
- 桥面宽度
- 有效幅员9.5–9.7 m；总幅员10.15–10.35 m
- 建成年份
- 2013
- 开放日期
- 2014-03-16
- 业主／项目方
- 西日本高速道路
- 管理单位
- 西日本高速道路
- 设计单位
- 来源升级核查中
- 施工单位
- 三井住友建设
- 主要顾问
- 来源升级核查中
- 当前状态
- 运营中
LOCATION
桥梁实体位置
32.314306, 131.573056 · 实体坐标
02 / VISUAL RECORD
图片画廊
点击图片可放大查看；每张图片都保留现有来源记录和使用限制。
03 / WHY IT MATTERS
为什么值得看
把这座桥为什么重要、值得记住和仍然影响今天的部分直接说清楚。

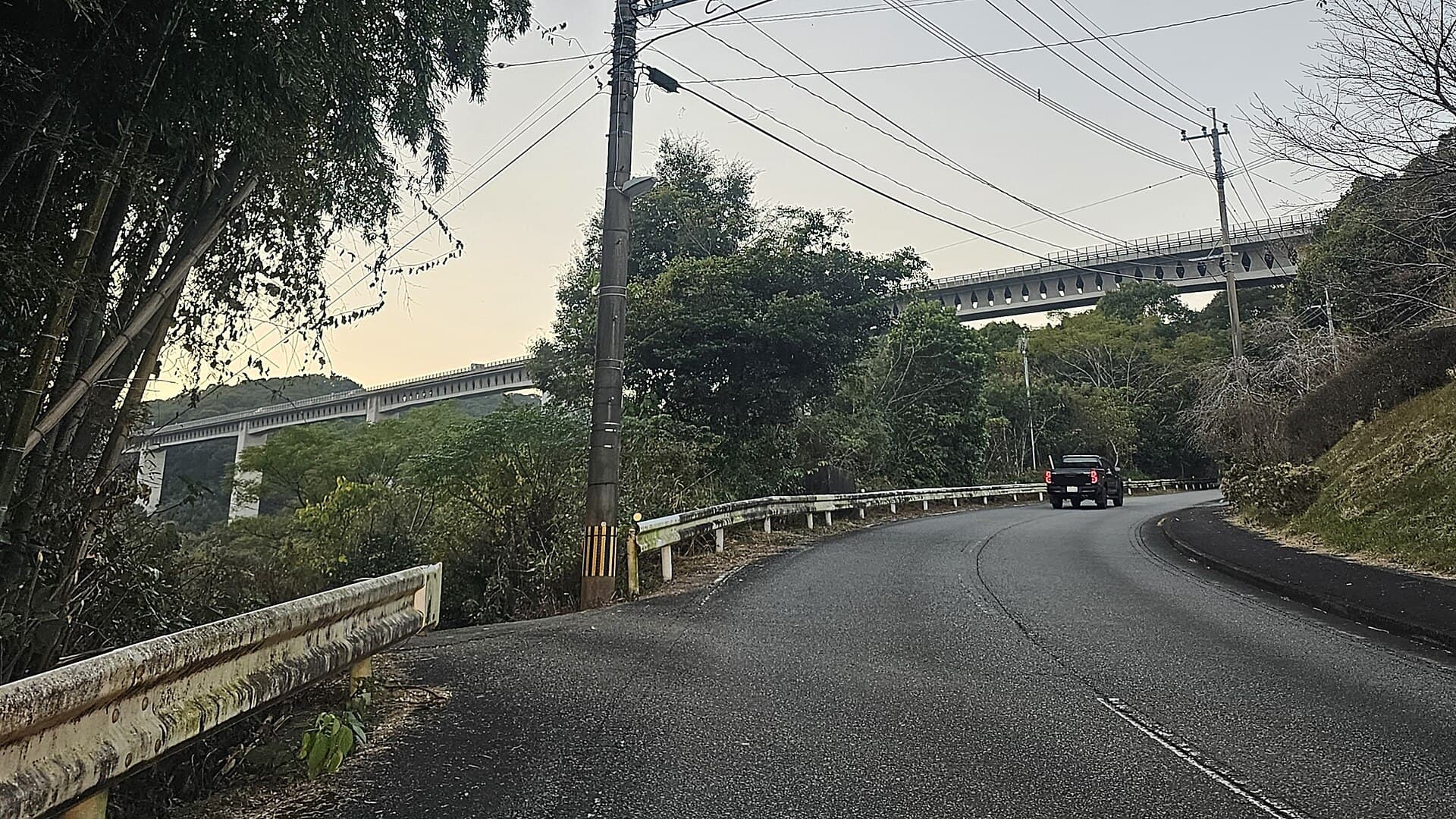

寺迫蝴蝶大桥采用PC十径间连续Butterfly-Web箱梁。其蝶形腹板由高强纤维增强混凝土预制，替代传统腹板的一部分功能，在减轻主梁重量的同时把制造、运输、安装和连续施工连成一个系统。
04 / HISTORY
历史节点
把改变结构方案和工程认识的事件按发生顺序放在一起，不把旧桥事故与后续重建混为同一件事。
2013-08
桥梁完成
三井住友建设项目资料记录寺迫ちょうちょ大橋于2013年8月完成。
2014-03-16
所在高速路段开通
NEXCO西日本资料记录日向IC—都农IC区间于2014年3月16日开通；这是路线开通节点，不改写为桥梁单独开放日期。
05 / STRUCTURAL ANALYSIS
结构分析
02
减重带来连锁收益
事实：项目强调减轻主梁重量。分析：自重降低会影响下部结构、架设设备和施工阶段内力，但需要用节点、接缝和耐久设计换回整体性。
03
预制化是结构方案的一部分
事实：蝶形腹板采用预制。分析：构件尺寸、运输路线、吊装顺序和湿接缝位置必须在结构设计阶段一起确定。
06 / CONSTRUCTION CHALLENGES
施工难点
01
Butterfly Web预制制造
事实：项目使用高强纤维增强混凝土蝶形预制腹板。分析：薄壁构件的尺寸偏差、边缘保护和吊点设计会直接影响现场拼装。
02
运输与安装
事实：腹板需要预制、运输并安装到连续箱梁体系。分析：运输姿态、吊装临时支承和节点定位是本桥区别于普通现浇箱梁的实际难点。
03
连续施工阶段控制
事实：项目采用十径间连续体系。分析：各跨施工顺序会改变已安装腹板和梁段的临时受力，不能只按成桥状态验算。
07 / ENGINEER'S JUDGEMENT
工程师判断
01
事实边界
三井住友建设项目页支持2013年8月完成、712.5 m桥长、87.5 m最大支间及世界首次实际桥梁应用；本轮没有扩写未公开的配合比和接缝参数。
02
结构取舍
Butterfly Web的价值不是造型，而是用预制高性能腹板减轻箱梁并压缩现场湿作业。
03
工程师判断
当新型构件同时改变重量和施工流程时，最重要的不是单项强度，而是把制造、运输、安装和长期检查写进同一套设计边界。
