01
拱补刚与钢床板协同
事实：桥梁采用拱补刚钢床板箱梁和PC侧跨混合体系。分析：拱体提供竖向支承与水平分力，钢床板箱梁承担桥面整体刚度，PC侧跨平衡边界反力。
组合体系桥 / 日本

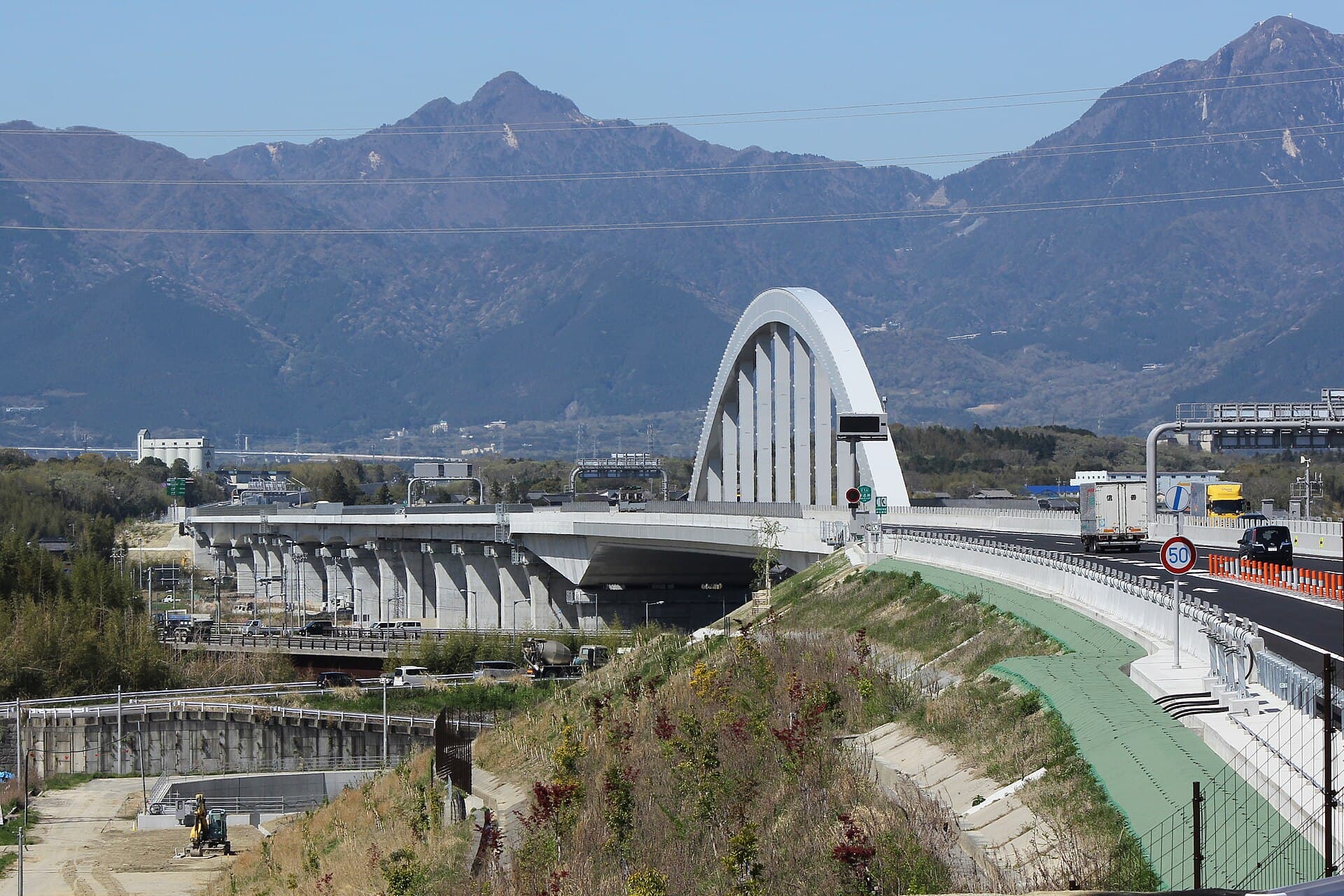

朝明川桥
Asakegawa Bridge
日本 · 三重县四日市市小牧町
钢—PC混合三径间连续拱补刚钢床板箱梁桥，用侧跨PC体系调节拱桥负反力。
Oka21000 / Wikimedia Commons / CC BY-SA 4.0
01 / PROJECT FILE
项目档案
公开来源、图片许可和未确认项按字段登记；没有可靠来源的数字不会自动补全。
- 桥梁名称
- 朝明川桥
- 英文名称
- Asakegawa Bridge
- 正式名称
- 朝明川橋
- 别名
- 朝明川橋、Asakegawa Bridge、Asakegawa River Bridge
- 国家 / 地区
- 日本
- 城市
- 三重县四日市市小牧町
- 坐标
- 35.044200, 136.571970（近似桥位）
- 跨越对象
- 朝明川
- 道路 / 铁路线路
- E1A新名神高速公路（新四日市JCT—菰野IC）
- 桥型
- 组合体系桥
- 使用功能
- 公路桥
- 主跨跨度
- 225 m
- 桥梁全长
- 325 m
- 桥面宽度
- 有效幅员9.8 m＋9.8 m
- 建成年份
- 2016
- 开放日期
- 来源升级核查中
- 业主／项目方
- 中日本高速道路
- 管理单位
- 中日本高速道路
- 设计单位
- 来源升级核查中
- 施工单位
- IHI基础设施系统・川田工业・川田建设特定建设工事共同企业体（钢拱及钢床板工区）
- 主要顾问
- 来源升级核查中
- 当前状态
- 运营中
LOCATION
桥梁实体位置
35.044200, 136.571970 · 近似桥位
02 / VISUAL RECORD
图片画廊
点击图片可放大查看；每张图片都保留现有来源记录和使用限制。
03 / WHY IT MATTERS
为什么值得看
把这座桥为什么重要、值得记住和仍然影响今天的部分直接说清楚。
朝明川桥为钢—PC混合三径间连续拱补刚钢床板箱梁桥，全长325 m、中央跨225 m，2016年工事节点完成。资料强调侧跨PC结构对负反力的调节，以及大U肋钢床板的疲劳问题。
04 / HISTORY
历史节点
把改变结构方案和工程认识的事件按发生顺序放在一起，不把旧桥事故与后续重建混为同一件事。
2016-07
工事节点
川田项目资料记录朝明川桥于2016年7月进入项目节点；该日期不作为道路开通日期。
05 / STRUCTURAL ANALYSIS
结构分析
02
侧跨控制负反力
事实：资料明确侧跨PC结构用于控制负反力。分析：侧跨不是附属段，而是调节拱—梁体系边界的主动构件。
03
U肋疲劳是长期控制项
事实：资料指出大U肋钢床板疲劳。分析：局部轮载、焊接细节和反复应力需要和全桥体系分析同时关注。
06 / CONSTRUCTION CHALLENGES
施工难点
01
混合体系受力转换
事实：钢、PC和拱补刚体系共同工作。分析：施工顺序会改变拱脚、钢床板和侧跨的临时内力，必须分阶段控制。
02
钢床板疲劳细节
事实：大U肋钢床板是资料明确的技术重点。分析：制造和焊接质量直接决定运营期疲劳寿命。
07 / ENGINEER'S JUDGEMENT
工程师判断
01
事实边界
土木学会资料支持325 m桥长、钢—PC混合三径间连续拱补刚钢床板箱梁体系和U肋疲劳问题；J-GLOBAL资料给出225 m中央跨，川田资料记录2016年工事节点。
02
结构取舍
用PC侧跨调节负反力，说明混合材料的价值在于调整全桥边界，而不只是局部减重。
03
工程师判断
当拱桥的关键风险从整体强度转向钢床板疲劳时，结构选型必须从全寿命维护反推局部细节。
08 / REFERENCES
资料来源
仅展示本项目登记的高价值来源；图片许可仍以单图来源页为准。
- 土木学会技术赏｜朝明川橋
土木学会 · 设计/施工（B）
- 川田集团｜朝明川桥
川田工业／川田建设 · 设计/施工（B）
- IHIing｜朝明川桥施工
IHI · 设计/施工（B）
- EJEC｜朝明川桥
EJEC · 设计/施工（B）
- 朝明川桥设计与施工
J-GLOBAL／IHI基础设施系统 · 学术（C）
- OpenStreetMap：朝明川桥附近线路
OpenStreetMap · 学术（C）
