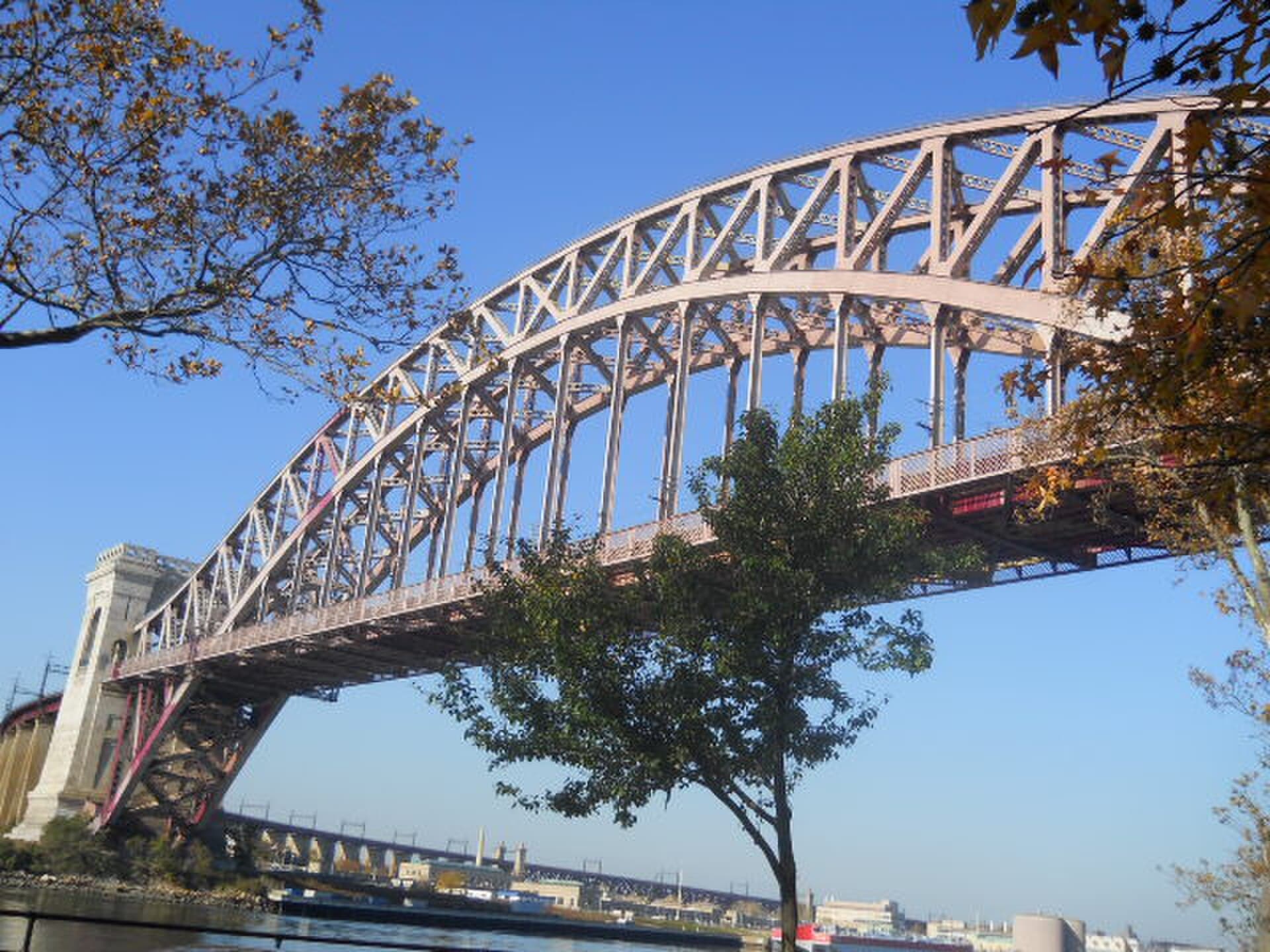

地狱门大桥主视觉

钢桁拱铁路桥 / 北美

地狱门大桥

Hell Gate Bridge

美国 · 纽约市

地狱门大桥以两铰钢桁拱承载重载铁路：公众常说的 1,017 ft 主跨与两铰支承中心距 977 ft 6 in 是不同测量边界。

Jim.henderson / Wikimedia Commons / 公有领域；无署名或修改说明义务

01 / PROJECT FILE

项目档案

工程参数、结构分析与图片资料均经过来源核验。

桥梁名称
地狱门大桥
英文名称
Hell Gate Bridge
国家 / 地区
美国
城市
纽约市
桥型
钢桁拱铁路桥
使用功能
铁路桥
主跨跨度
310 m
桥梁全长
公众主跨 1,017 ft（310 m）；两铰拱支承中心距 977 ft 6 in（约298 m）；完整铁路系统约 17,000 ft（约5,182 m）
建成年份
1917
建设单位
暂无可核验公开资料
设计单位
Gustav Lindenthal（主持设计）、Othmar H. Ammann（主要工程助手）
施工单位
暂无可核验公开资料
主要顾问
暂无可核验公开资料
当前状态
运营中

02 / VISUAL RECORD

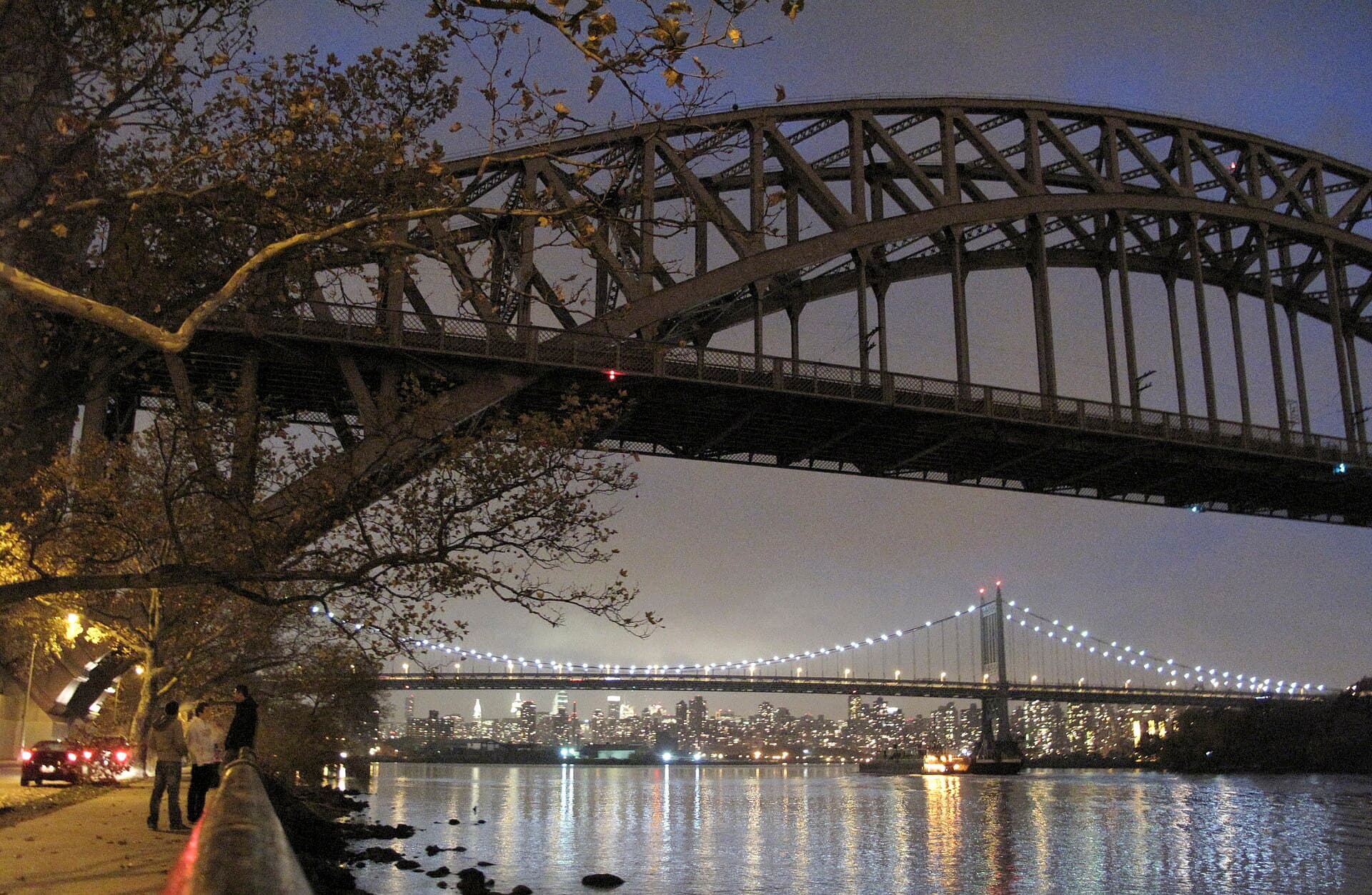

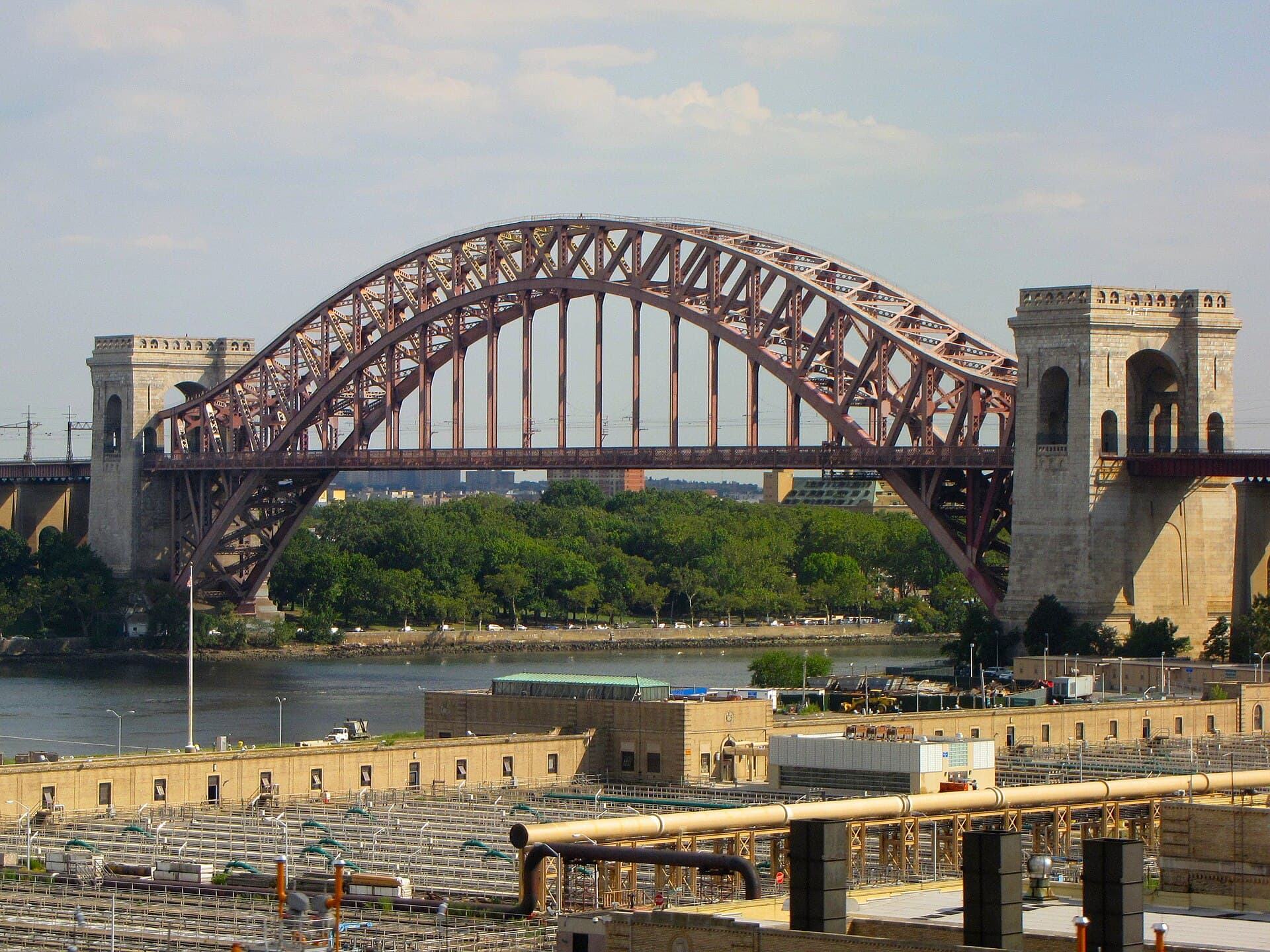

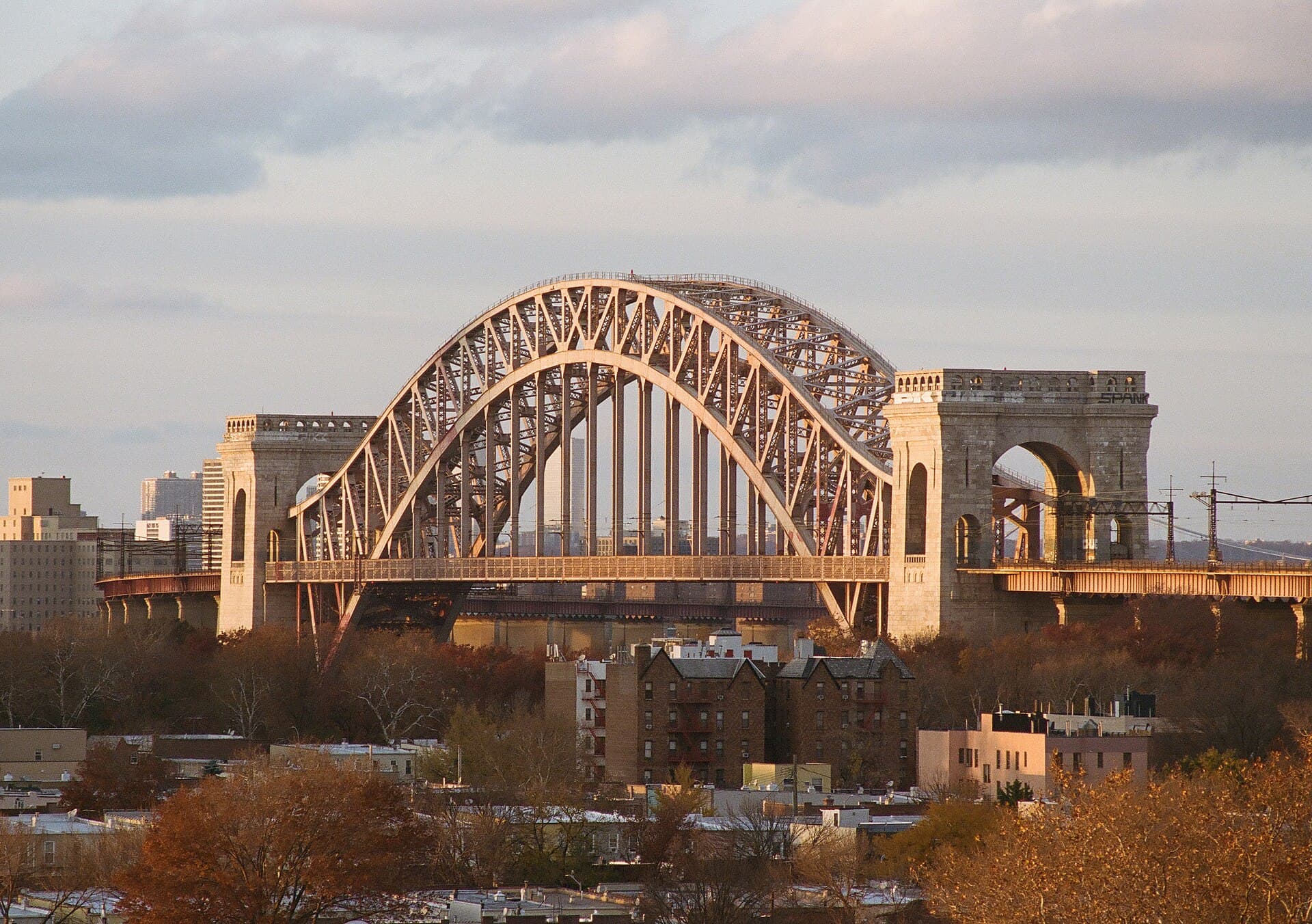

图片画廊

点击图片可放大查看；每张图片都保留现有来源记录和使用限制。

03 / WHY IT MATTERS

为什么值得看

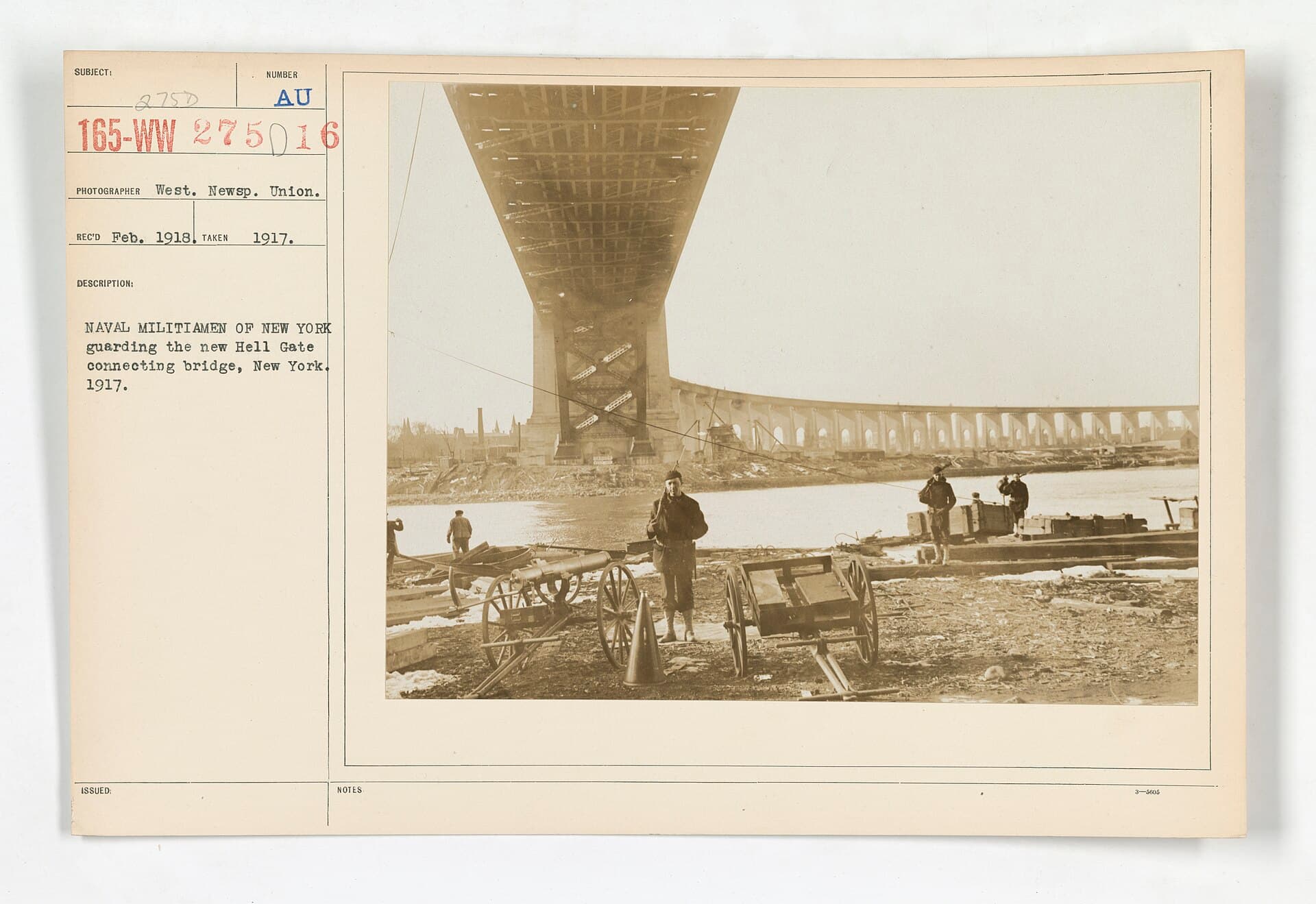

地狱门大桥是纽约连接铁路系统跨 East River 的钢桁式两铰上承铁路拱桥。1917 年 3 月 9 日举行献桥典礼，4 月 1 日才开始华盛顿—波士顿直通客运；桥梁系统约17,000 ft，含两端引桥等多个桥段。

04 / ANALYSIS

结构分析

01

两种跨度边界

面对公众的主跨为 1,017 ft（310 m）；1918 年结构论文给出两铰拱支承中心距 977 ft 6 in（约298 m）。它们定义不同，必须同时说明。

02

两铰钢桁拱的铁路受力

两端拱脚的铰位决定主拱边界；重载铁路、线路曲线和引桥体系共同参与结构条件，不能只按外形理解为普通拱桥。

03

完整铁路系统不等于主桥

约17,000 ft（约5,182 m）包含两端引桥、Little Hell Gate 和 Bronx Kill 等桥段，不能误作单一主拱桥长度。

05 / ANALYSIS

施工难点

01

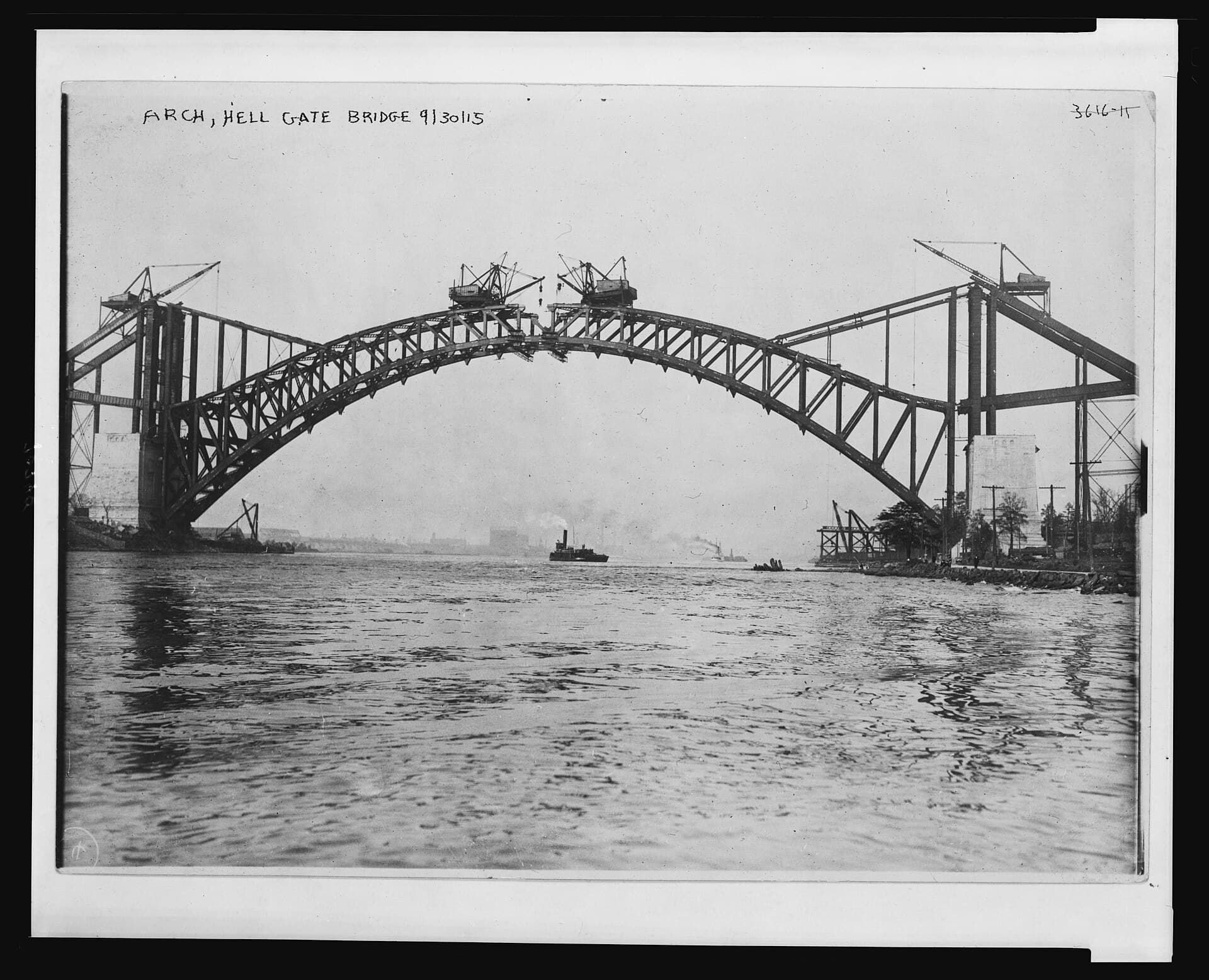

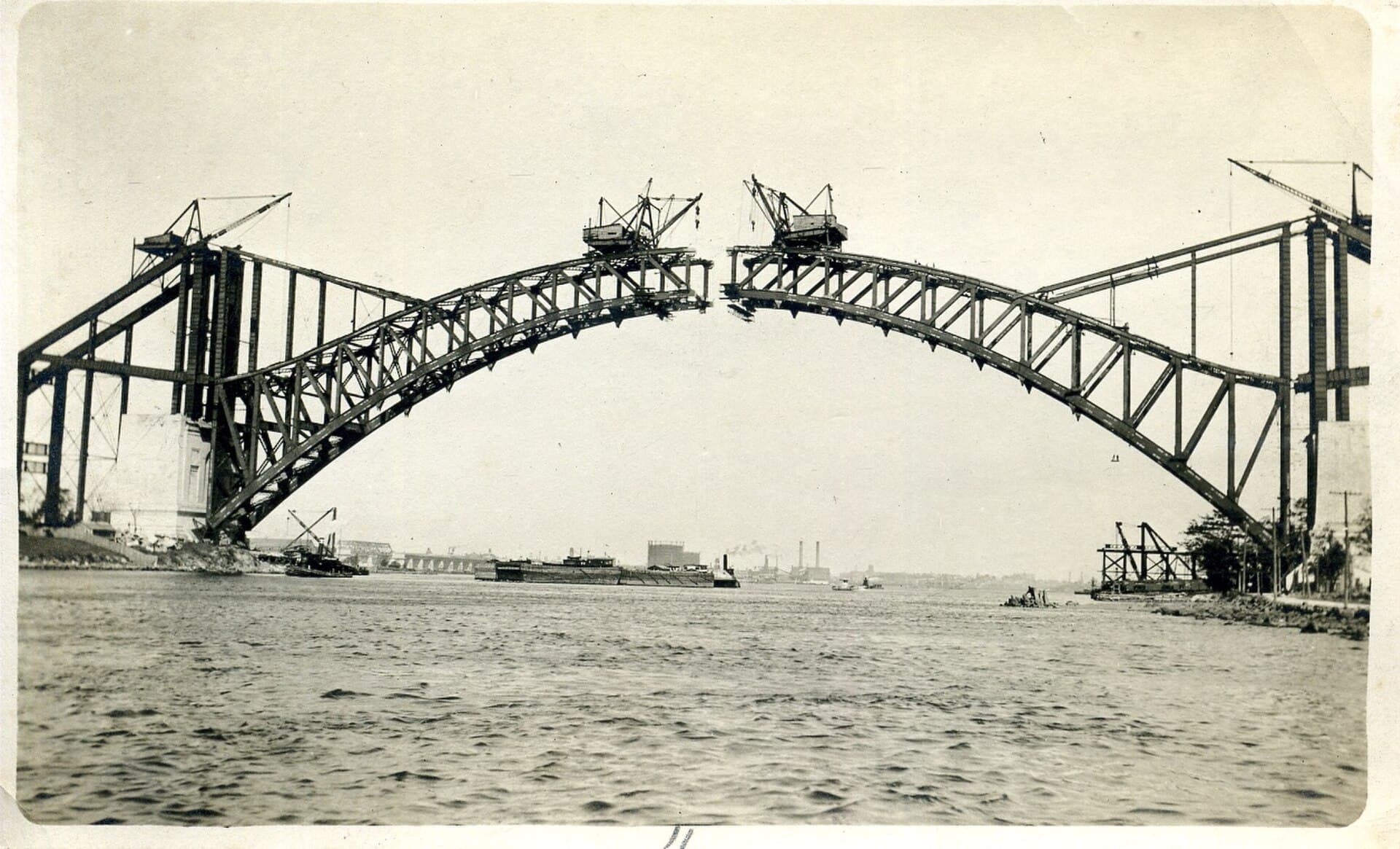

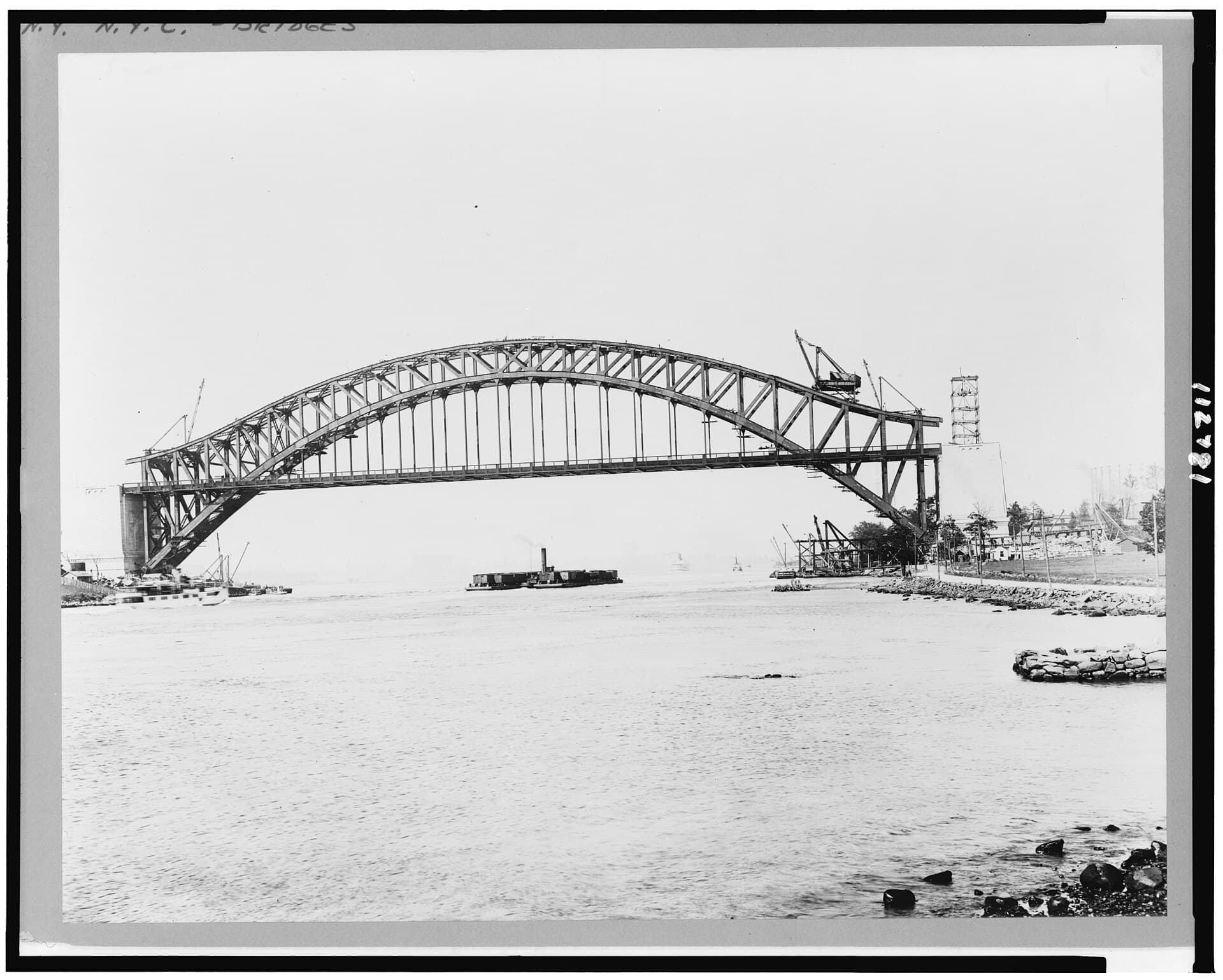

双悬臂向跨中推进

主拱两半从两侧悬臂推进，临时背索锚固在每侧约5,300 ton 的配重体系上，部分临时构件后来纳入永久结构。

02

合龙的内力与标高校正

合龙阶段使用四座 3,000 ton 液压千斤顶校正标高和受力，施工阶段几何控制直接关系成桥拱线。

03

铁路走廊持续升级

历史四线设计不能替代现状；Hell Gate Line 大部为双线，Amtrak/MTA 正在配合 Penn Station Access 升级轨道和设施。

06 / ANALYSIS

工程师判断

01

真正控制方案的条件是什么

控制方案的是重载铁路、线路条件和长引桥系统，而非单一拱形外观。

02

该方案付出了什么代价

悬臂施工避开跨中支架，但需要背索配重、千斤顶合龙和严密的施工阶段受力控制。

03

最值得借鉴的是什么

最值得借鉴的是先界定跨度测量边界：公共表述和两铰结构几何可以同时正确。
