01
透镜形桁架

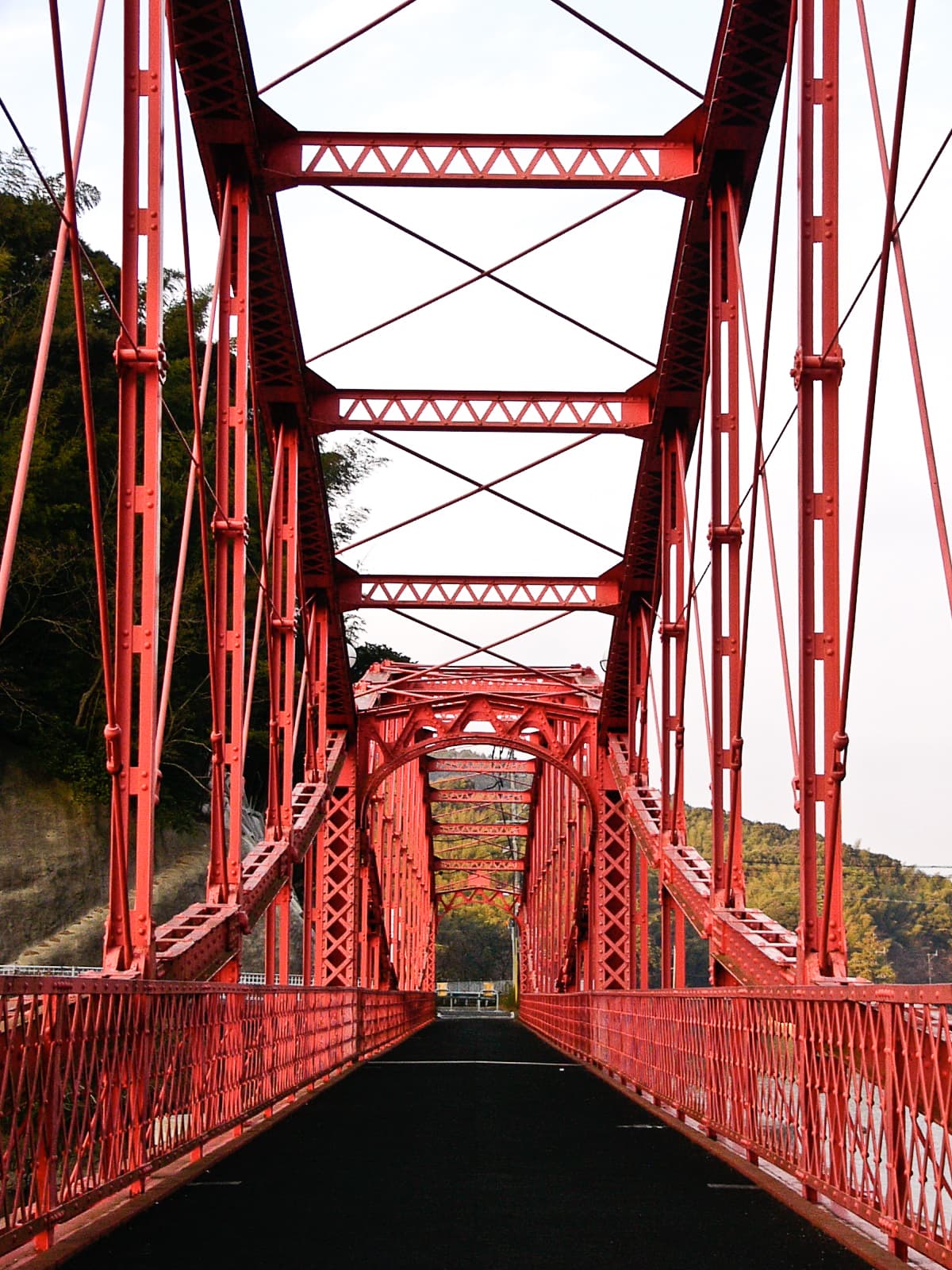

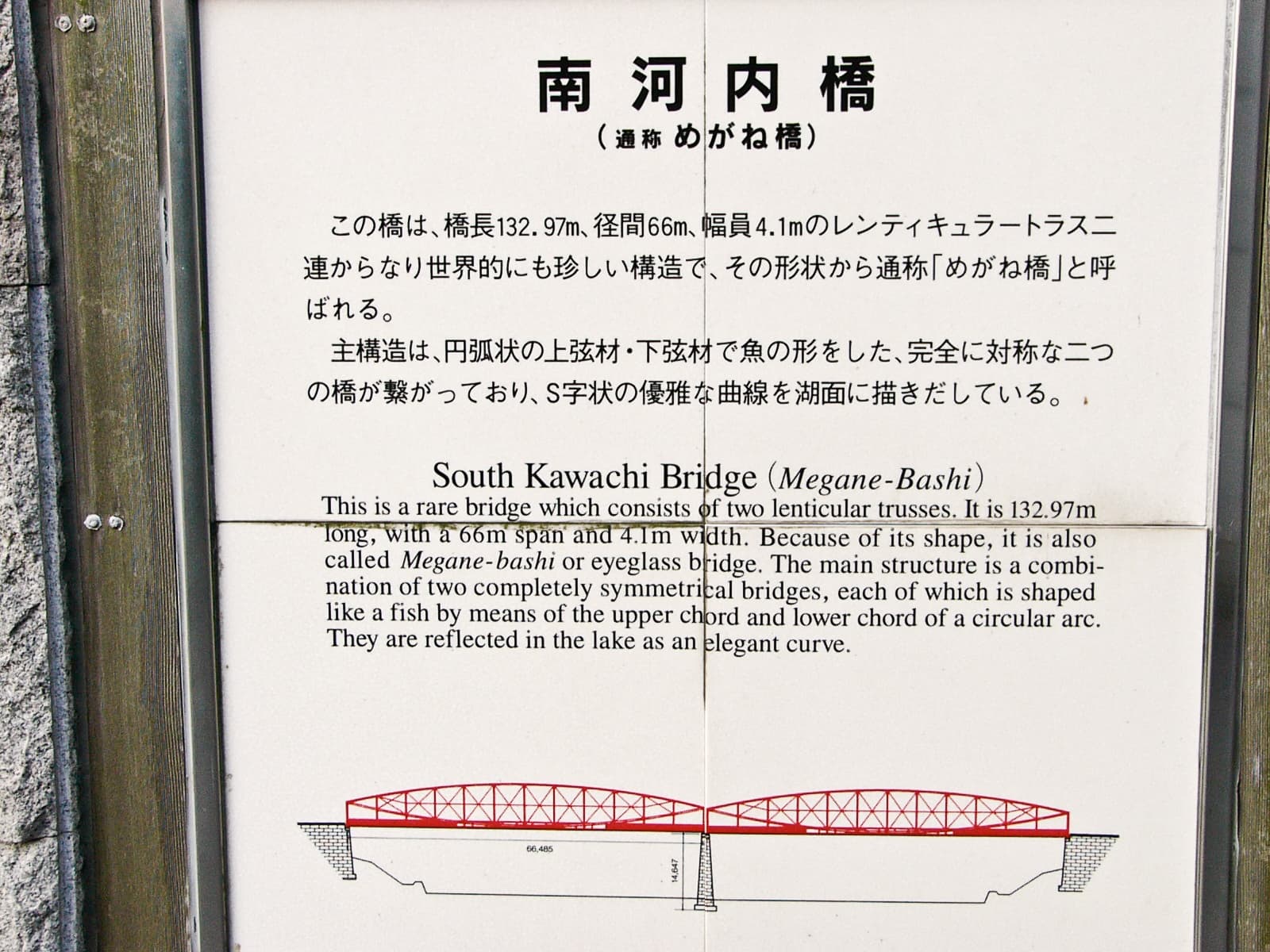

上弦和下弦的弧形杆件形成透镜轮廓，竖杆悬吊桥面并把行人、车辆荷载传至两侧支承；铰接节点是该历史结构的重要特征。
下承式双跨钢制透镜形桁架桥 / 日本
南河内桥
South Kawachi Bridge
日本 · 福冈县北九州市八幡东区

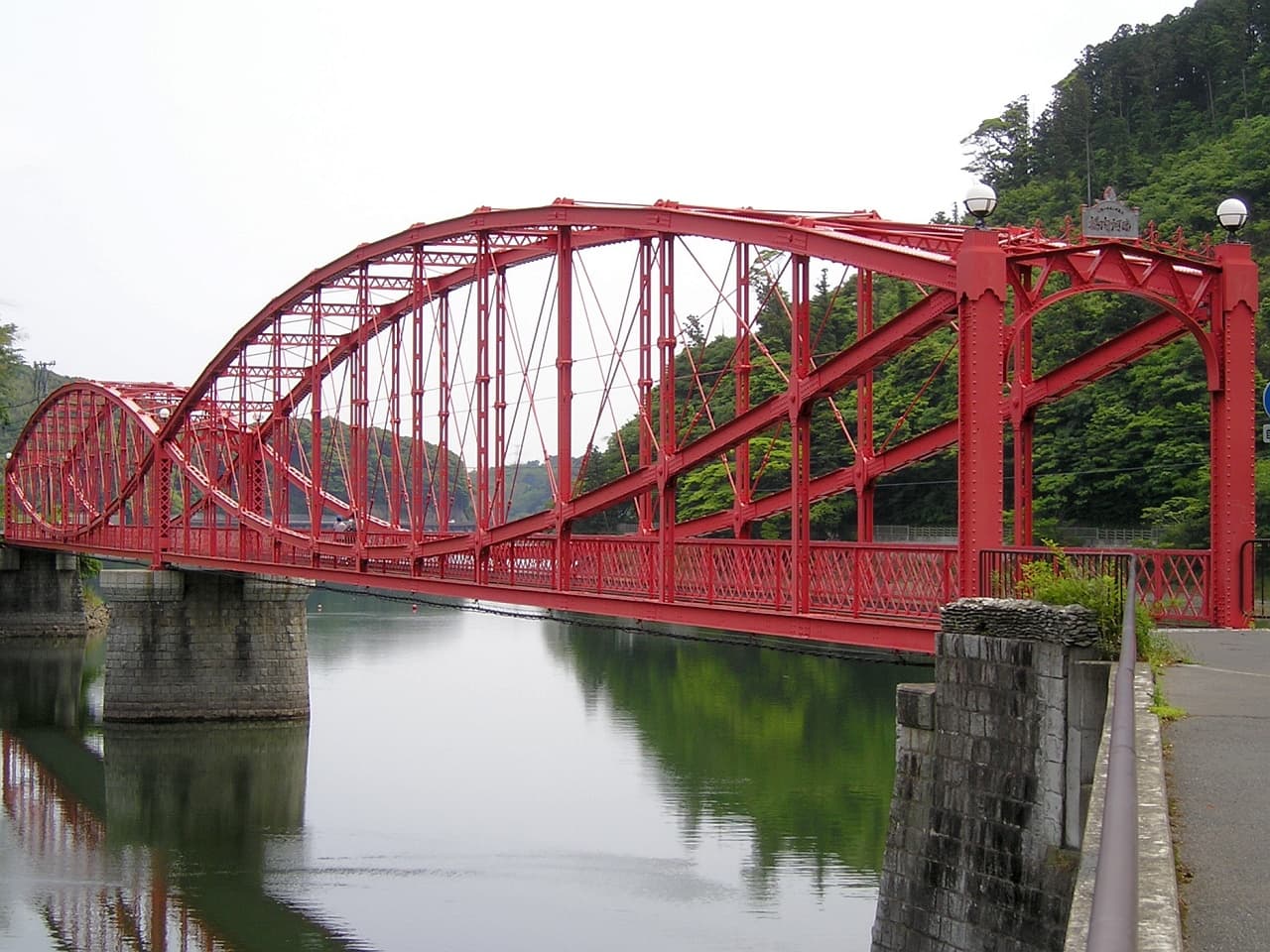

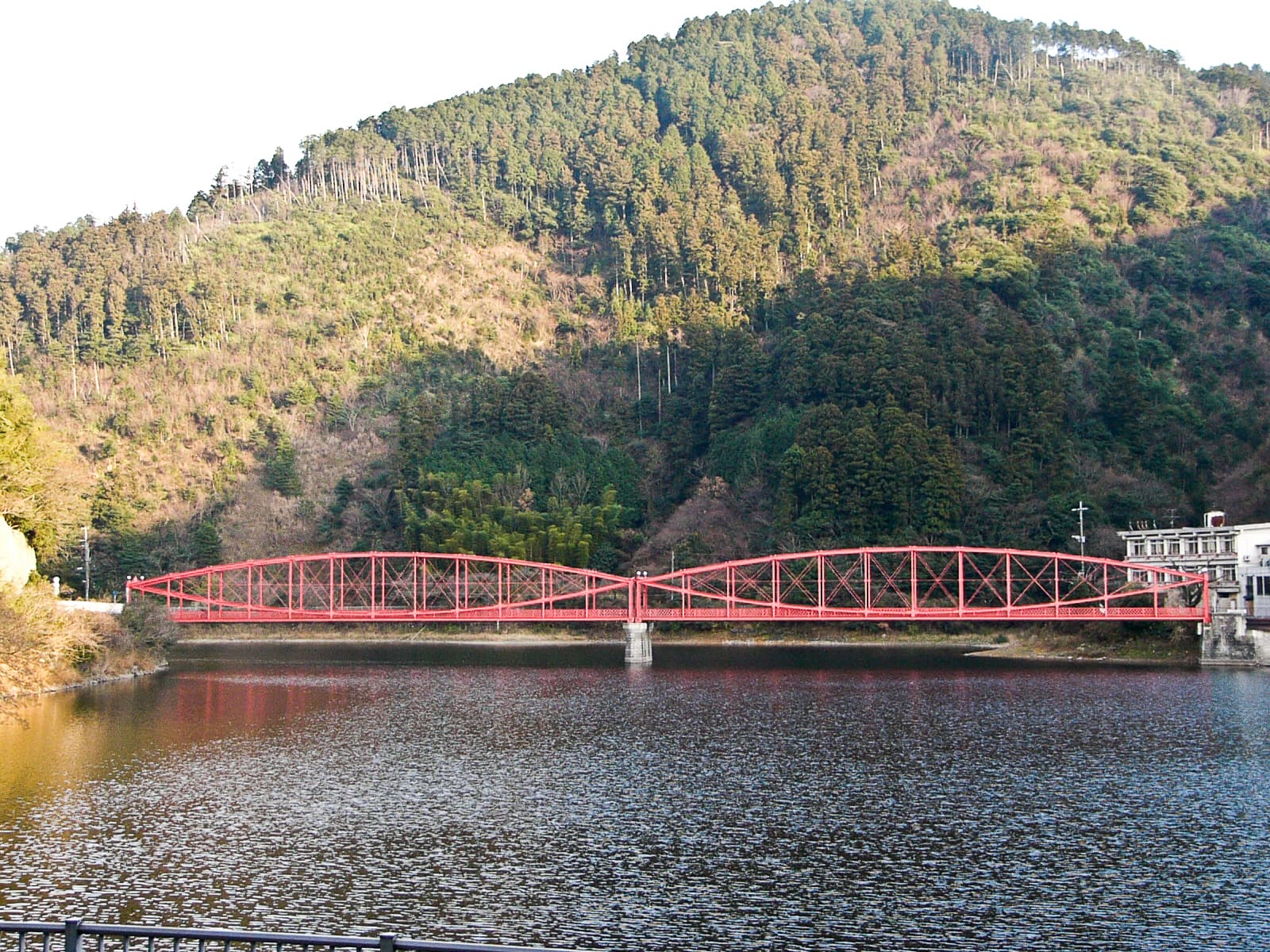

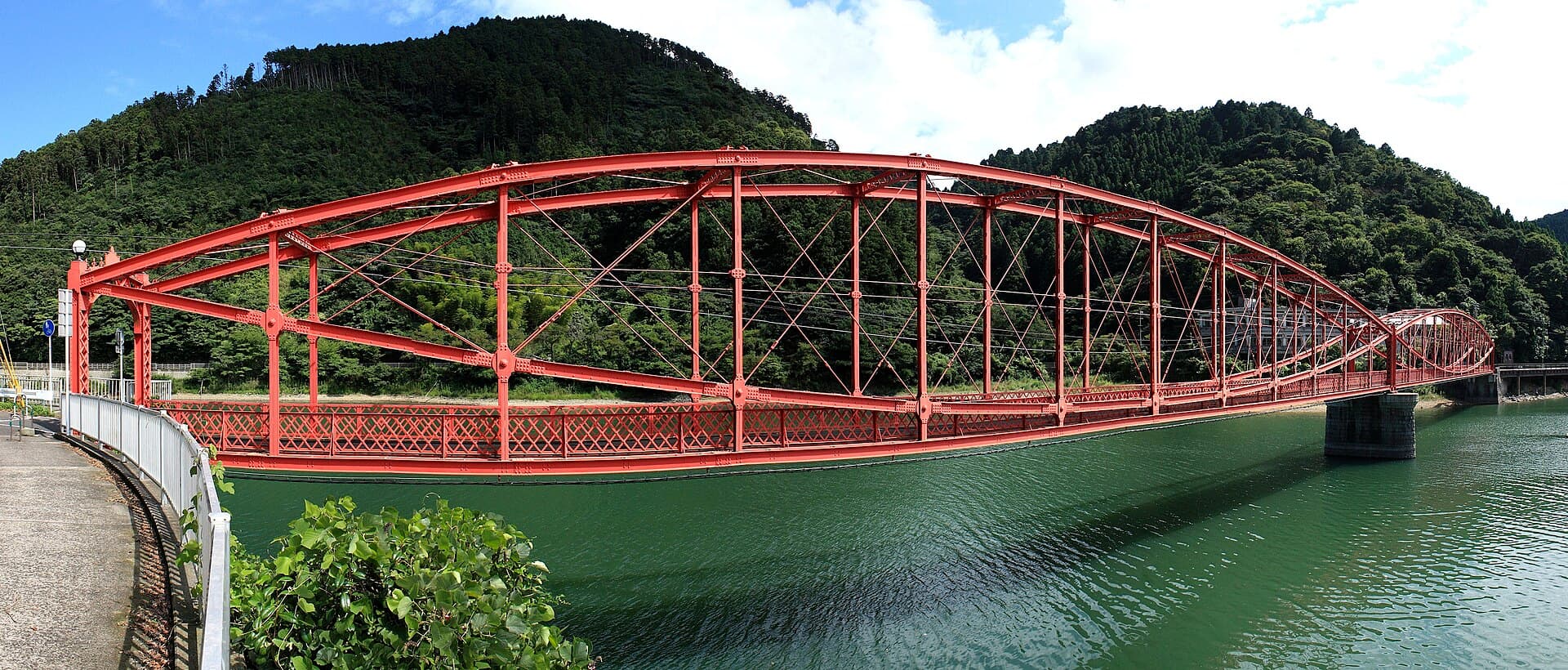

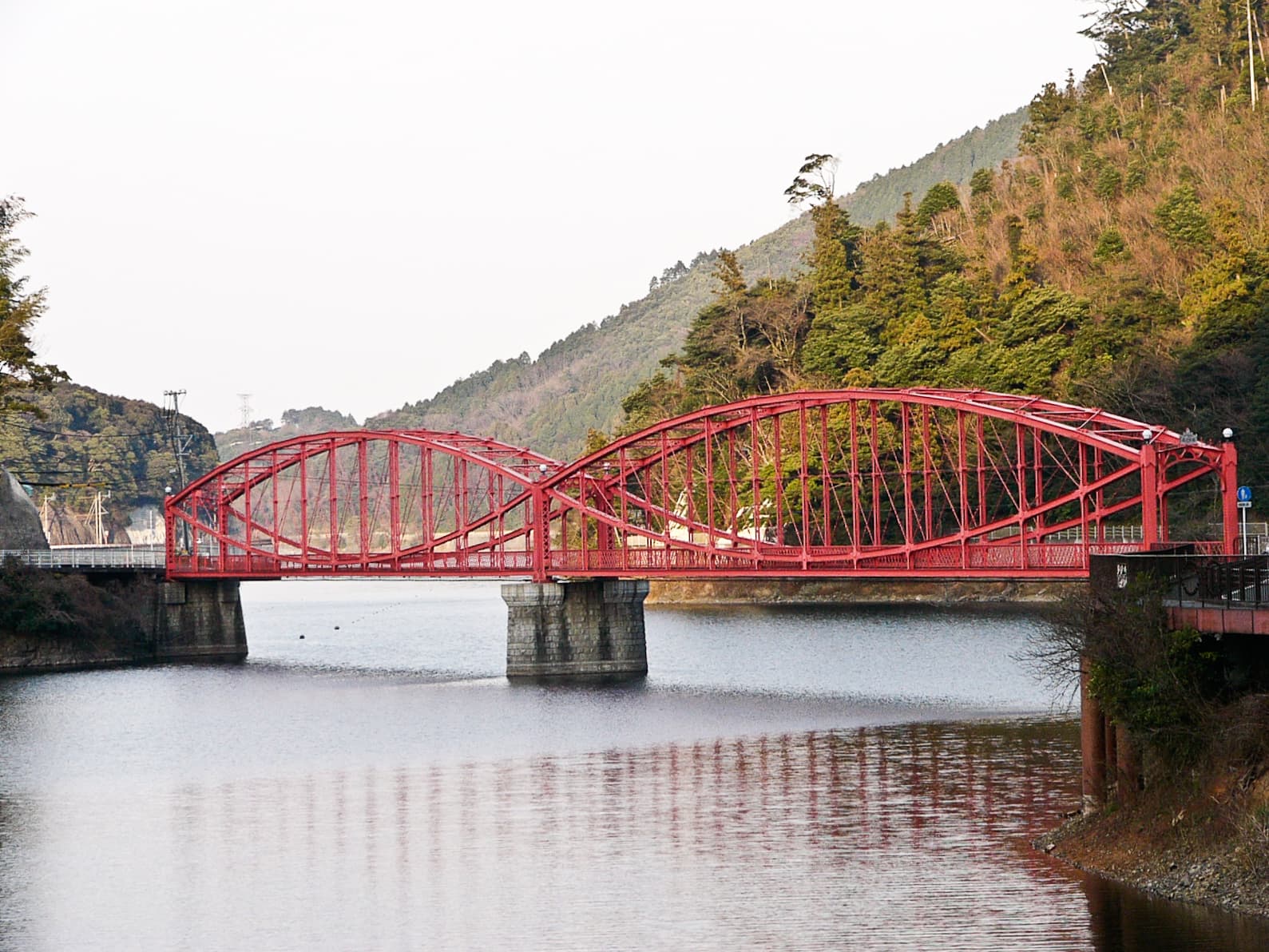

南河内桥以两跨透镜形钢桁架形成醒目的鱼形曲线，是北九州河内水库的重要文化景观。
Si-take. / Wikimedia Commons / CC BY-SA 3.0
01 / PROJECT FILE
项目档案
公开来源、图片许可和未确认项按字段登记；没有可靠来源的数字不会自动补全。
- 桥梁名称
- 南河内桥
- 英文名称
- South Kawachi Bridge
- 正式名称
- 南河内橋
- 别名
- 南河内橋、Minamikawachi Bridge、South Kawachi Bridge、鱼形桥、眼镜桥（河内水库）
- 国家 / 地区
- 日本
- 城市
- 福冈县北九州市八幡东区
- 坐标
- 33.827333, 130.801056（实体坐标）
- 跨越对象
- 河内水库（大藏川上游）
- 道路 / 铁路线路
- 河内水库周边道路
- 桥型
- 下承式双跨钢制透镜形桁架桥
- 使用功能
- 公路桥、人行桥
- 主跨跨度
- 66 m
- 桥梁全长
- 132.97 m
- 桥面宽度
- 3.6 m
- 建成年份
- 1926
- 开放日期
- 来源升级核查中
- 业主／项目方
- 来源升级核查中
- 管理单位
- 来源升级核查中
- 设计单位
- 来源升级核查中
- 施工单位
- 来源升级核查中
- 主要顾问
- 来源升级核查中
- 当前状态
- 现存（重要文化财）
LOCATION
桥梁实体位置
33.827333, 130.801056 · 实体坐标
02 / VISUAL RECORD
图片画廊
点击图片可放大查看；每张图片都保留现有来源记录和使用限制。
03 / WHY IT MATTERS
为什么值得看
把这座桥为什么重要、值得记住和仍然影响今天的部分直接说清楚。
南河内桥位于福冈县北九州市八幡东区河内水库。北九州市官方资料记载它于1926年建成，桥长132.97 m、单跨约66 m、宽3.6 m，为下承式双跨钢制透镜形桁架桥；文化厅资料补充其设计与重要文化财价值。Commons资料用于坐标和图像实体核对。本记录不把河内水库堰坝、周边道路桥或同名地区名称合并进来。
04 / HISTORY
历史节点
把改变结构方案和工程认识的事件按发生顺序放在一起，不把旧桥事故与后续重建混为同一件事。
1926
建成／架设记录
南河内橋把南河内桥的建成或架设年份登记为1926年；本节点沿用来源口径，不改写为正式开放日期。[来源：南河内橋]
05 / STRUCTURAL ANALYSIS
结构分析
02
水库环境耐久
钢构件涂层、节点、支座和桥面排水需要同时面对湿润环境与历史保护要求。
06 / CONSTRUCTION CHALLENGES
施工难点
01
水库狭窄部跨越
河内水库上游地形狭窄，桥位需要在供水设施、岸坡和施工通道受限的条件下完成架设。
02
文化财通行维护
桥面通行和保护修缮需要控制荷载、施工范围和外观改变。
07 / ENGINEER'S JUDGEMENT
工程师判断
01
主跨采用官方口径
北九州市官方资料直接给出径间66 m，运行时登记为主跨，不由总长平均推算。
02
参与方不扩写
文化厅资料提及指导和设计图制作人员，但本轮没有足够资料区分完整设计、施工和顾问角色，因此参与方字段保持空值。
08 / REFERENCES
资料来源
仅展示本项目登记的高价值来源；图片许可仍以单图来源页为准。
- 南河内橋
北九州市 · 权威（A）
- 国指定文化财 南河内桥
日本文化厅 国指定文化财等数据库 · 权威（A）
- Category:South Kawachi Bridge
Wikimedia Commons · 学术（C）
