01

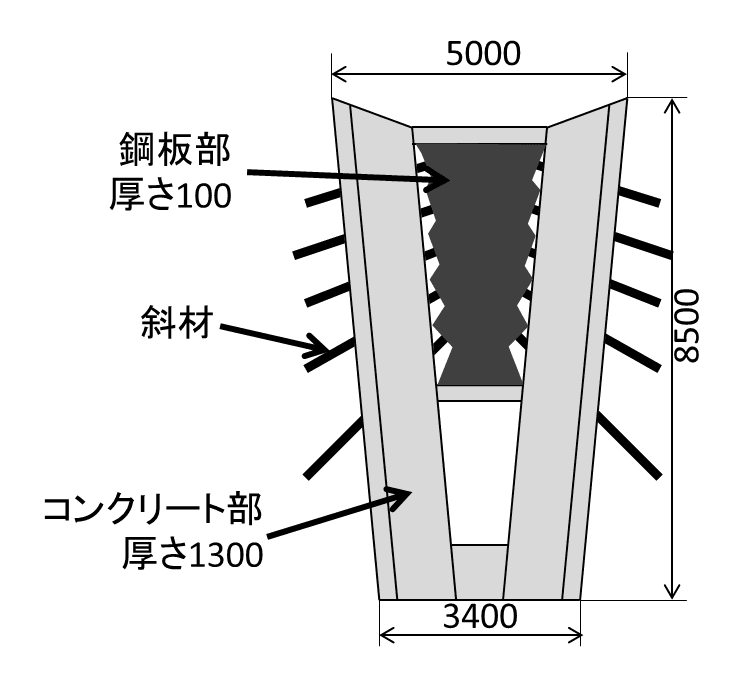

Extradosed的低塔受力
事实：桥梁采用Extradosed体系。分析：低塔外索为主梁提供部分外部支承，主梁仍保持较大的连续刚度，介于梁桥和斜拉桥之间。
组合体系桥 / 日本

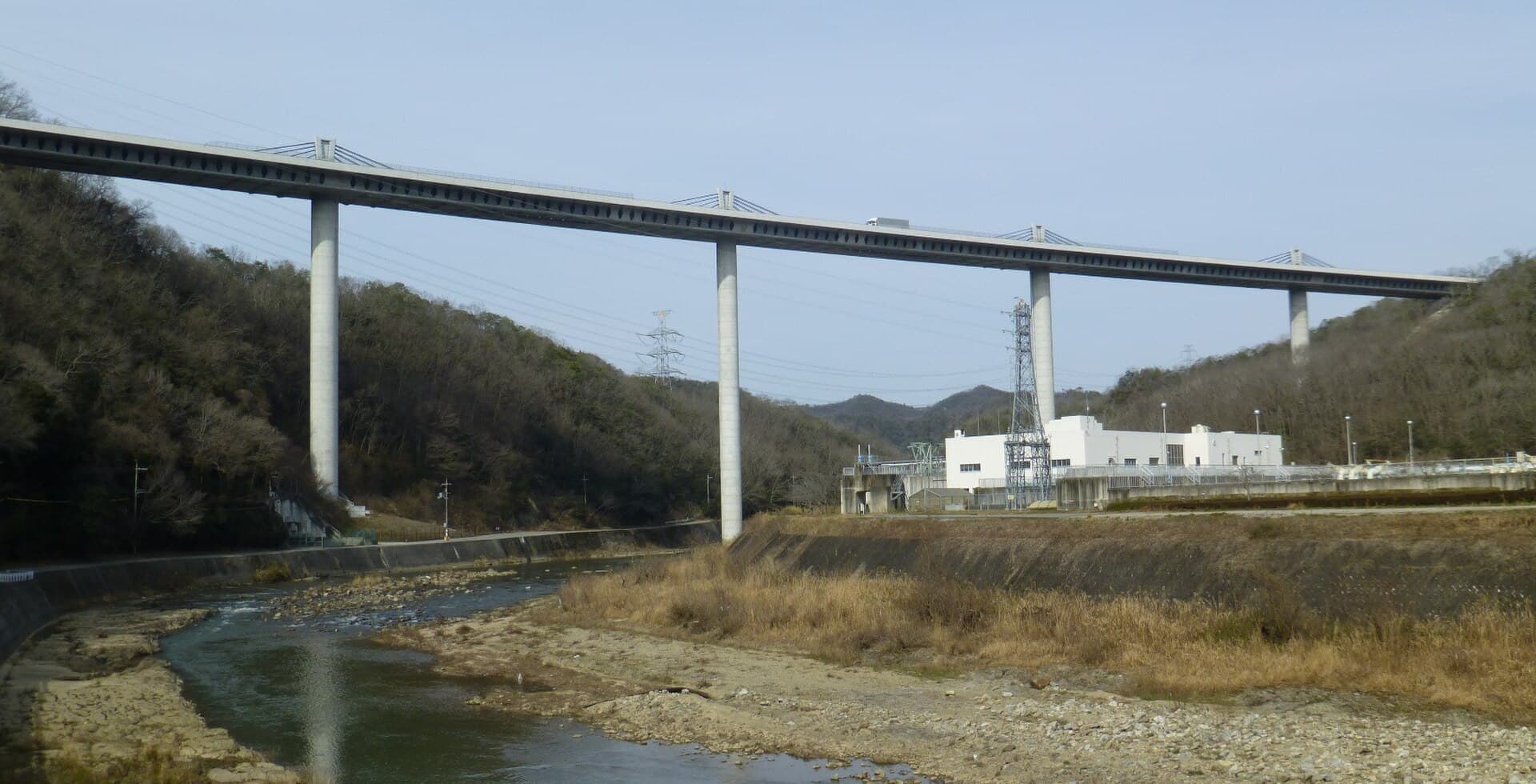

新名神武库川桥
Mukogawa Bridge
日本 · 兵库县神户市北区
PRC、五径间连续、Butterfly Web与Extradosed体系在高墩谷地中叠加。
Tam0031 / Wikimedia Commons / CC BY-SA 4.0
01 / PROJECT FILE
项目档案
公开来源、图片许可和未确认项按字段登记；没有可靠来源的数字不会自动补全。
- 桥梁名称
- 新名神武库川桥
- 英文名称
- Mukogawa Bridge
- 正式名称
- 新名神武庫川橋
- 别名
- 新名神武庫川橋、Mukogawa Bridge、Shin-Meishin Mukogawa Bridge、Butterfly Web Extradosed Bridge
- 国家 / 地区
- 日本
- 城市
- 兵库县神户市北区
- 坐标
- 34.864444, 135.265000（实体坐标）
- 跨越对象
- 武库川、一般县道切畑道场线
- 道路 / 铁路线路
- E1A新名神高速公路（川西IC—神户JCT）
- 桥型
- 组合体系桥
- 使用功能
- 公路桥
- 主跨跨度
- 100 m
- 桥梁全长
- 442.2 m
- 桥面宽度
- 10.75 m × 2（上下线）
- 建成年份
- 2017
- 开放日期
- 2018-03-18
- 业主／项目方
- 西日本高速道路
- 管理单位
- 西日本高速道路
- 设计单位
- 三井住友建设（设计施工范围）
- 施工单位
- 三井住友建设（设计施工范围）
- 主要顾问
- 来源升级核查中
- 当前状态
- 运营中
LOCATION
桥梁实体位置
34.864444, 135.265000 · 实体坐标
02 / VISUAL RECORD
图片画廊
点击图片可放大查看；每张图片都保留现有来源记录和使用限制。
03 / WHY IT MATTERS
为什么值得看
把这座桥为什么重要、值得记住和仍然影响今天的部分直接说清楚。

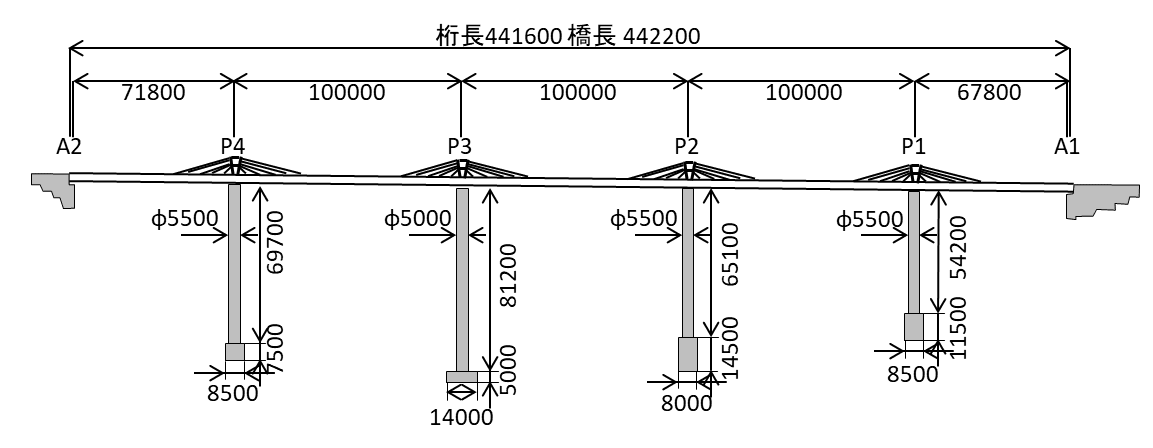

新名神武库川桥为PRC五径间连续Butterfly-Web Extradosed刚构桥，桥长442.2 m、最大支间100 m，最大桥墩高82.6 m，2017年完成；所在高速路段于2018年3月18日开通。它把轻量化腹板、低塔索梁体系、高墩和预制施工放进一个山地高速方案。
04 / HISTORY
历史节点
把改变结构方案和工程认识的事件按发生顺序放在一起，不把旧桥事故与后续重建混为同一件事。
2017-02
完成
三井住友建设项目资料记录新名神武库川桥于2017年2月完成。
2018-03-18
所在高速路段开通
NEXCO西日本资料记录川西IC—神户JCT区间于2018年3月18日开通。
05 / STRUCTURAL ANALYSIS
结构分析
02

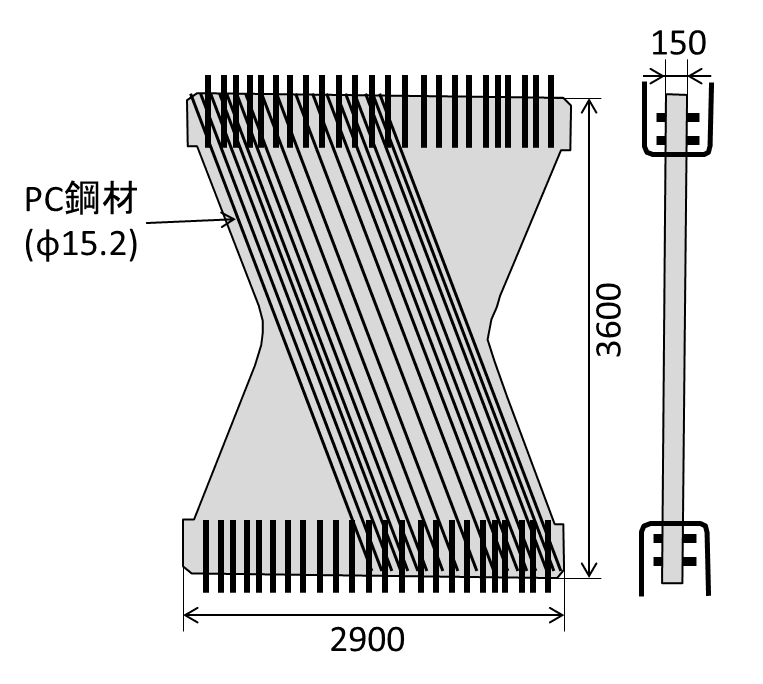

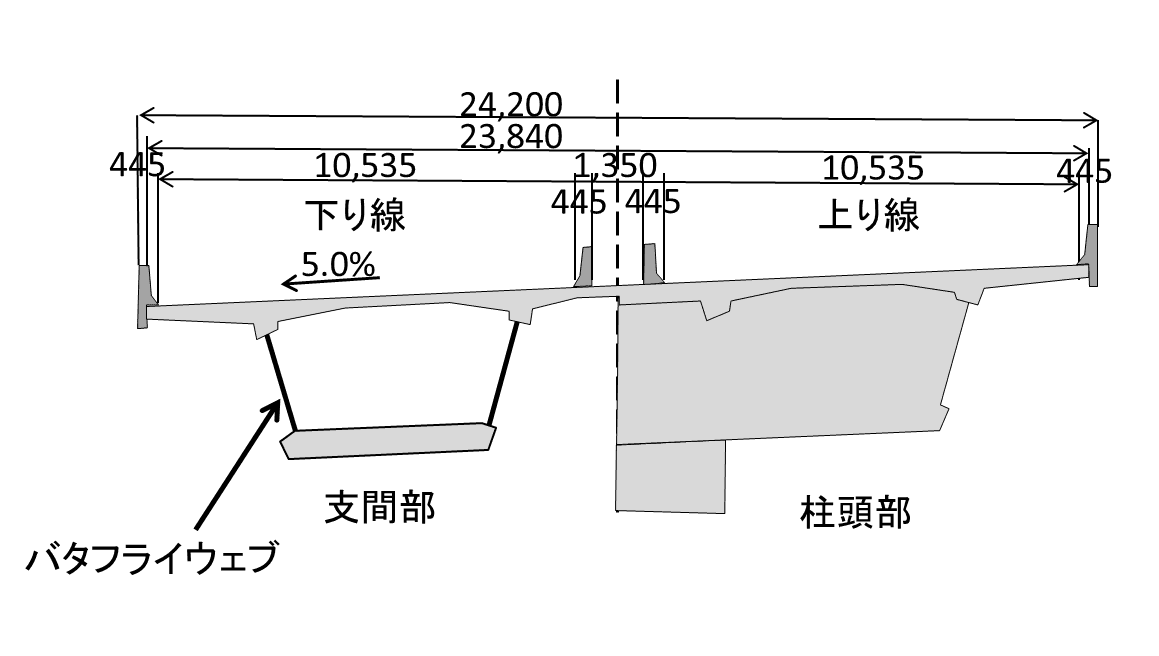

Butterfly Web减轻箱梁
事实：采用Butterfly Web预制腹板。分析：腹板减重可降低高墩和架设阶段负担，但节点、接缝和局部剪力传递必须细化。
03

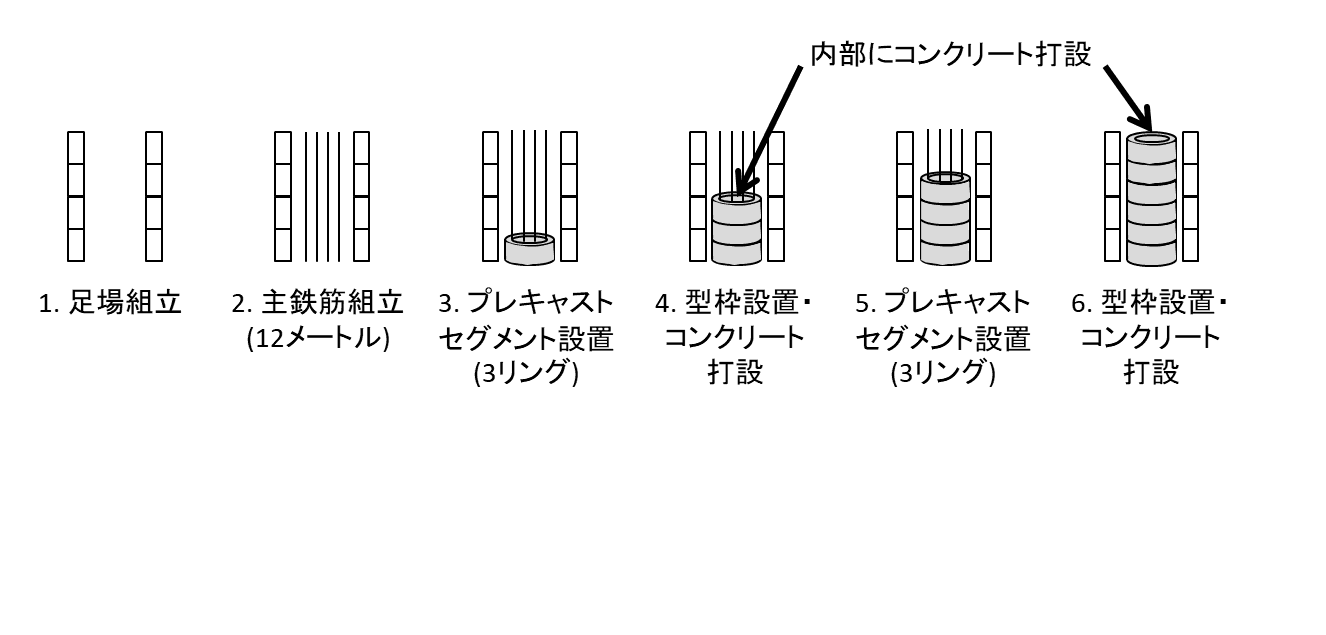

高墩放大施工阶段影响
事实：桥墩高约50—80 m。分析：墩顶位移、风和架设偏载会影响外索与连续梁的阶段内力，成桥验算不能代替施工控制。
06 / CONSTRUCTION CHALLENGES
施工难点
01
Butterfly Web预制施工
事实：工程组合使用预制Butterfly Web。分析：预制件的运输、吊装、定位和连接是减重方案能否兑现的核心。
02

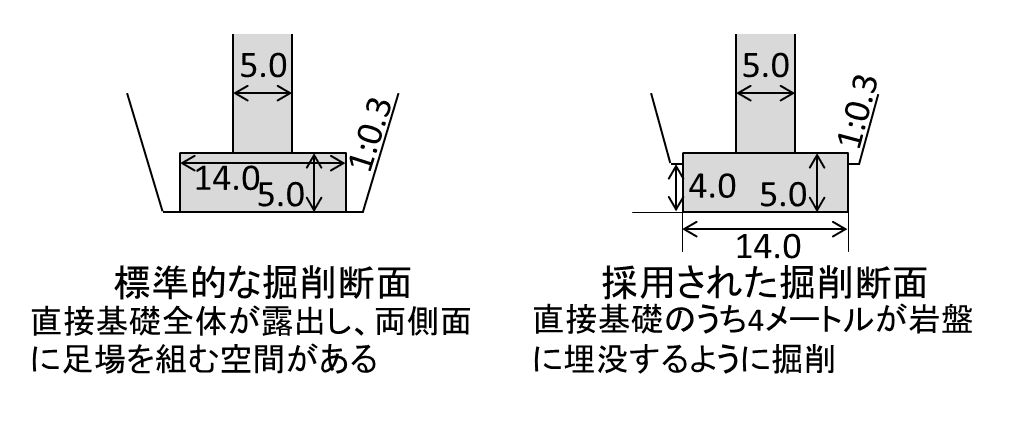

高墩谷地架设
事实：桥址为高墩谷地。分析：设备稳定、梁段线形和外索临时受力需要一体化控制。
03
多体系转换
事实：项目同时采用PRC、Butterfly Web、Extradosed和刚构体系。分析：不同施工阶段的边界转换必须有明确的计算与监测记录。
07 / ENGINEER'S JUDGEMENT
工程师判断
01
事实边界
土木学会资料支持442 m桥长、100 m最大支间、PRC五径间连续Butterfly-Web Extradosed体系及高墩；NEXCO与三井住友建设资料细化桥长442.2 m、最大墩高82.6 m，2017年完成，所在路段2018-03-18开通。
02
结构取舍
技术组合不是越多越好，只有当每项技术分别解决重量、高墩、跨度或耐久问题时，叠加才有工程价值。
03
工程师判断
武库川桥最值得学习的是施工方法反向塑造结构：预制腹板和外索体系必须从一开始就按架设阶段设计。
08 / REFERENCES
资料来源
仅展示本项目登记的高价值来源；图片许可仍以单图来源页为准。
- NEXCO西日本｜新名神武库川桥
西日本高速道路 · 权威（A）
- NEXCO西日本｜川西IC—神户JCT开通
西日本高速道路 · 权威（A）
- 土木学会技术赏｜新名神武庫川橋
土木学会 · 设计/施工（B）
- 三井住友建设｜新名神武库川桥
三井住友建设 · 设计/施工（B）
