下路式Warren桁
桁架位于桥面下方，三角形腹杆将车辆荷载转为轴力并传向支座；曲弦上弦和下弦共同控制跨中弯曲与整体稳定。
下路式单纯曲弦Warren桁桥 / 日本
犀川大桥
Saigawa Bridge
日本 · 石川县金泽市

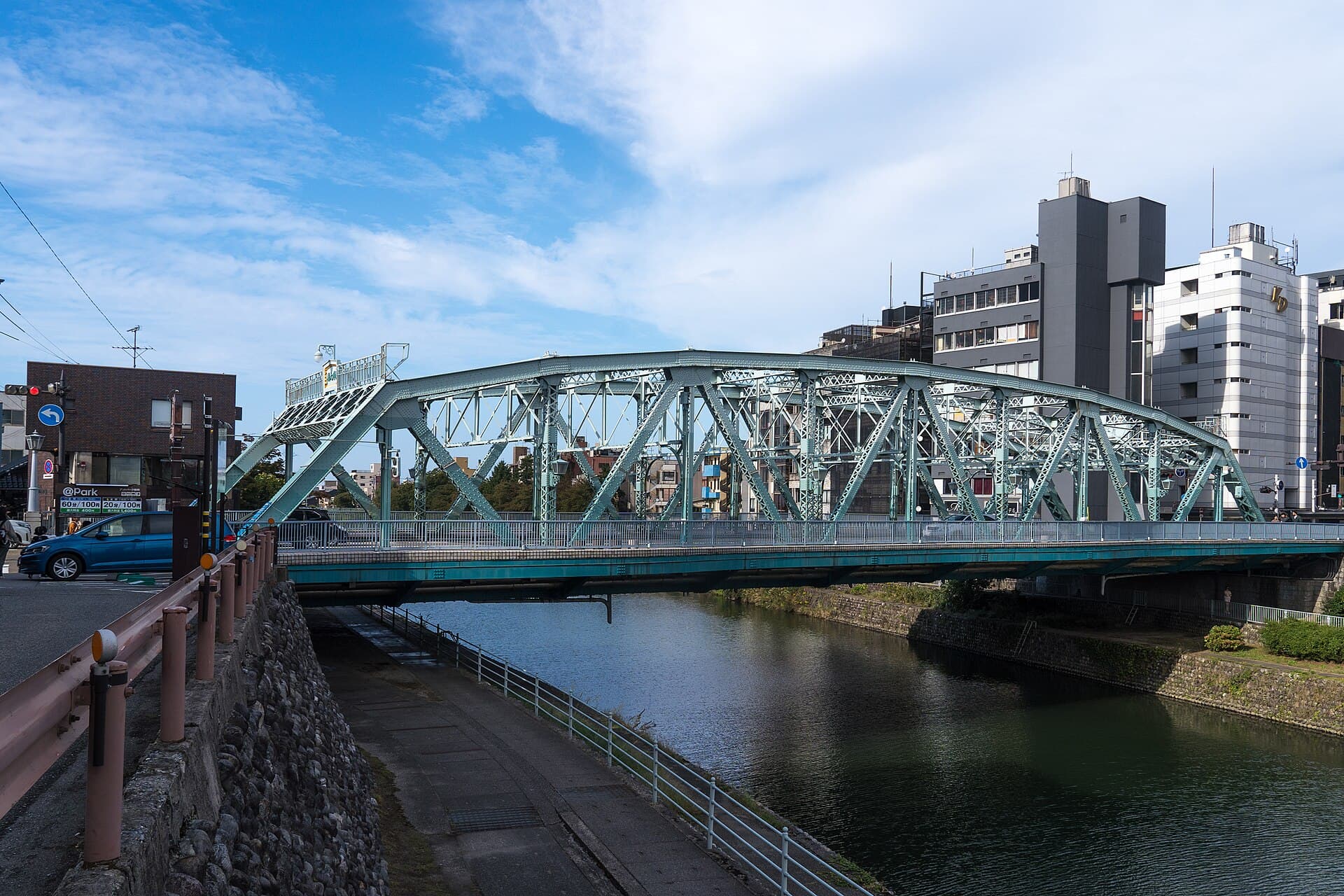

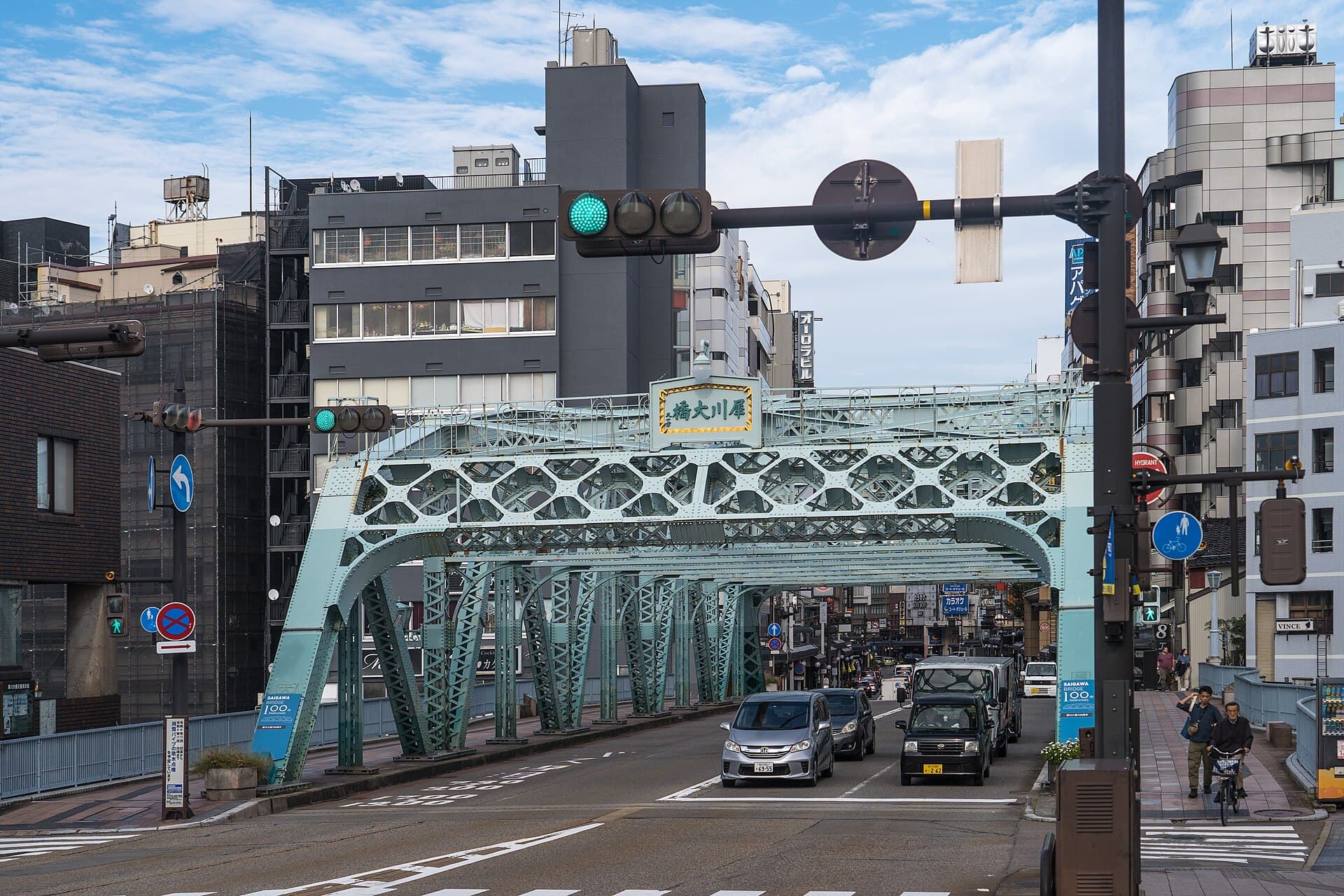

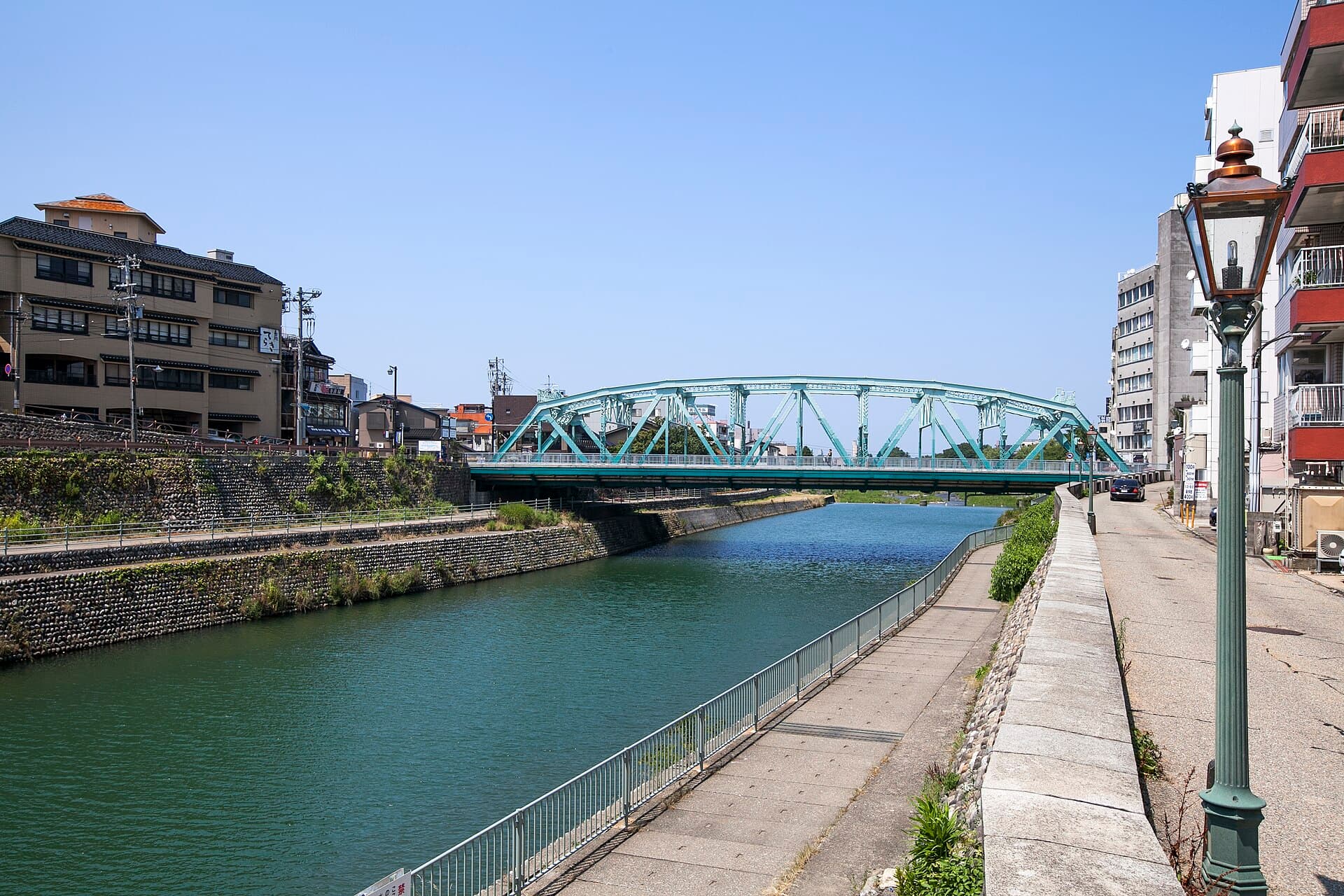

犀川大桥以蓝色渐变和下路式Warren桁横跨金泽犀川，是仍承担繁忙交通的近代钢桥。
Alexkom000 / Wikimedia Commons / CC BY 4.0
01 / PROJECT FILE
项目档案
公开来源、图片许可和未确认项按字段登记；没有可靠来源的数字不会自动补全。
- 桥梁名称
- 犀川大桥
- 英文名称
- Saigawa Bridge
- 正式名称
- 犀川大橋
- 别名
- 犀川大橋、Saigawa Bridge、Saigawa Ōhashi
- 国家 / 地区
- 日本
- 城市
- 石川县金泽市
- 坐标
- 36.558467, 136.650461（实体坐标）
- 跨越对象
- 犀川
- 道路 / 铁路线路
- 国道157号
- 桥型
- 下路式单纯曲弦Warren桁桥
- 使用功能
- 公路桥
- 主跨跨度
- 来源升级核查中
- 桥梁全长
- 62.308 m
- 桥面宽度
- 来源升级核查中
- 建成年份
- 1924
- 开放日期
- 来源升级核查中
- 业主／项目方
- 来源升级核查中
- 管理单位
- 来源升级核查中
- 设计单位
- 关场茂树
- 施工单位
- 来源升级核查中
- 主要顾问
- 来源升级核查中
- 当前状态
- 运营中
LOCATION
桥梁实体位置
36.558467, 136.650461 · 实体坐标
02 / VISUAL RECORD
图片画廊
点击图片可放大查看；每张图片都保留现有来源记录和使用限制。
03 / WHY IT MATTERS
为什么值得看
把这座桥为什么重要、值得记住和仍然影响今天的部分直接说清楚。
犀川大桥位于石川县金泽市国道157号上，跨越犀川。国土交通省北陆地方整备局档案明确记载，现桥为1924年完成的下路式单纯曲弦Warren桁桥，桥长62.308m，幅员为21.669—23.669m，设计者为关场茂树；1994年改修后形成蓝色系渐变外观。本记录不把幅员范围压成单一宽度，也不把改修单位写成原桥施工方。
04 / HISTORY
历史节点
把改变结构方案和工程认识的事件按发生顺序放在一起，不把旧桥事故与后续重建混为同一件事。
1924
建成／架设记录
犀川大桥关于页面把犀川大桥的建成或架设年份登记为1924年；本节点沿用来源口径，不改写为正式开放日期。[来源：犀川大桥关于页面]
05 / STRUCTURAL ANALYSIS
结构分析
02
钢桥与城市桥面
道路桥需要在有限的河道断面内同时布置车行道、人行道和桁架，桥面栏杆、照明与1994年改修色彩共同形成金泽城市界面。
06 / CONSTRUCTION CHALLENGES
施工难点
01
既有城区交通转换
桥梁位于金泽市中心道路，施工和维护必须在持续交通、行人空间及犀川河道之间组织安全转换。
02
老钢结构耐久维护
1924年钢桥长期承受约3.5万辆日交通，涂装、连接件、桁杆和支座维护需要兼顾历史构件与现代道路荷载。
07 / ENGINEER'S JUDGEMENT
工程师判断
01
宽度范围保持原口径
官方档案给出21.669—23.669m范围，而不是一个单值；数据层保持空值，介绍中完整保留范围，避免制造虚假的精确宽度。
02
设计者与施工方分开
官方资料明确设计者为关场茂树，但没有在本轮形成原桥施工企业的直接证据，因此施工方和顾问保持空值。
08 / REFERENCES
资料来源
仅展示本项目登记的高价值来源；图片许可仍以单图来源页为准。
- 犀川大桥关于页面
国土交通省北陆地方整备局金泽河川国道事务所 · 权威（A）
- Category:Saigawa Bridge
Wikimedia Commons · 学术（C）
