嘉鱼长江大桥主视觉

非对称混合梁斜拉桥 / 中国

嘉鱼长江大桥

Jiayu Yangtze River Bridge

中国 · 湖北咸宁嘉鱼—荆州洪湖

北侧混凝土边跨与南侧钢箱梁形成不对称体系，超深覆盖层、材料转换和塔梁异步施工三类问题彼此耦合。

Glabb / Wikimedia Commons / CC BY-SA 3.0（https://creativecommons.org/licenses/by-sa/3.0/）；本地页面使用 Commons 公开预览，未作内容修改；改编须以相同许可分享

01 / PROJECT FILE

项目档案

工程参数、结构分析与图片资料均经过来源核验。

桥梁名称
嘉鱼长江大桥
英文名称
Jiayu Yangtze River Bridge
国家 / 地区
中国
城市
湖北咸宁嘉鱼—荆州洪湖
桥型
非对称混合梁斜拉桥
使用功能
公路桥
主跨跨度
920 m
桥梁全长
项目路线约 4.7 km，其中跨江主桥约 1.75 km；主跨 920 m
建成年份
2019
建设单位
湖北嘉鱼长江公路大桥有限公司
设计单位
湖北省交通规划设计院股份有限公司
施工单位
四川路桥（施工参与，具体标段边界未展开）、中交第二公路工程局有限公司（施工参与，具体标段边界未展开）
主要顾问
暂无可核验公开资料
当前状态
运营中（2019-11-28 通车）

02 / VISUAL RECORD

图片画廊

点击图片可放大查看；每张图片都保留现有来源记录和使用限制。

03 / WHY IT MATTERS

为什么值得看

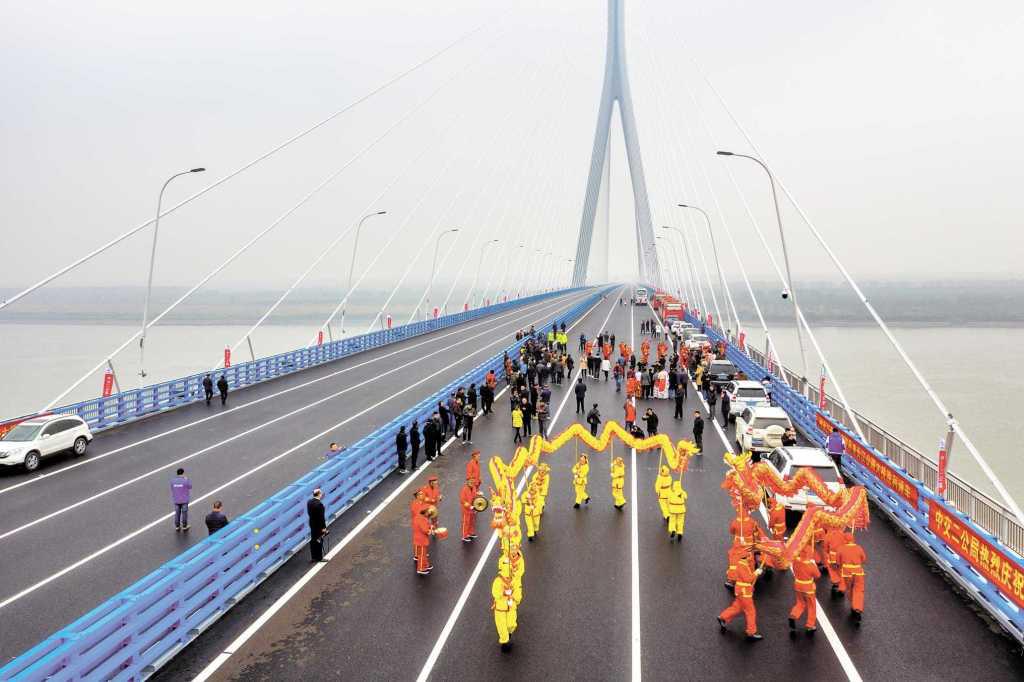

嘉鱼长江大桥于 2019 年通车。国家发展改革委批复的项目路线约长 4.7 km，其中跨越长江的主桥约 1.75 km，承担嘉鱼与洪湖之间的公路过江交通。

04 / ANALYSIS

结构分析

01

不对称材料与刚度分布

北侧混凝土边跨提供配重，主跨及南侧钢箱梁降低自重，形成不对称材料与刚度分布。

02

钢混结合段协调差异

结合段连续传递轴力、弯矩和剪力，同时协调混凝土收缩徐变与钢梁温度变形。

03

钢桥面耐久细节

全熔透双面焊、钢锚箱与气密防腐共同控制轮载疲劳和钢箱内部腐蚀。

05 / ANALYSIS

施工难点

01

百米级深桩成孔

多层覆盖地层中布置深桩，需要在旋挖与冲击成孔之间切换，并在汛期前形成基础能力。

02

不对称塔梁异步施工

两侧重量和刚度不同，塔偏、索力及梁端线形必须联动控制。

03

钢混结合与单缝合龙

全熔透 U 肋焊接、单缝合龙和结合段安装对工厂精度与现场温度窗口要求很高。

06 / ANALYSIS

工程师判断

01

真正控制方案的条件是什么

不对称混合梁由航道跨度、边跨压重和两岸地层差异共同控制，而非单纯追求主跨轻量化。

02

该方案付出了什么代价

用混凝土压重换取钢主跨减重，代价是塔柱平衡、结合段和长期差异变形更难控制。

03

最值得借鉴的是什么

把钢混结合段作为独立系统验证，分别检查力流、刚度渐变、施工误差和长期差异变形。
