01
结构分析
A字型双塔双索面钢箱梁斜拉桥，主跨364m、全长1250m、桥面宽36m，双向六车道，桥面呈S形曲线，系国内曲率半径最小、跨度最大的S型曲线跨黄河斜拉桥；墩设两岸、斜拉索挂索不占河道，保障泄洪与柴家峡水电站发电。
S形曲线A字形高低双塔双索面半漂浮钢箱梁斜拉桥 / 中国
柴家峡黄河大桥
Chaijiaxia Yellow River Bridge
中国 · 甘肃省 · 兰州市西固区

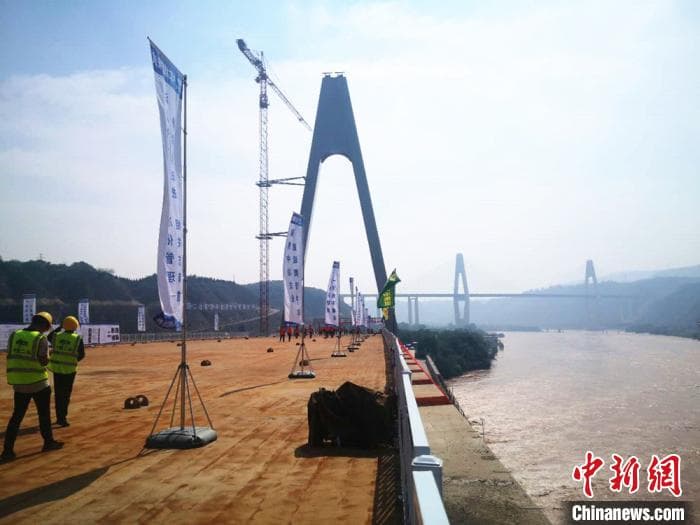

柴家峡黄河大桥位于兰州市西固区，承担公路交通；S形曲线双塔双索面斜拉桥，主跨364m，桥长约1250m，2023年11月8日开放/通车。
中国新闻网（图：中新社记者史静静）；未声明开放许可，仅作本地资料整理，公开发布需另行授权
01 / PROJECT FILE
项目档案
公开来源、图片许可和未确认项按字段登记；没有可靠来源的数字不会自动补全。
- 桥梁名称
- 柴家峡黄河大桥
- 英文名称
- Chaijiaxia Yellow River Bridge
- 正式名称
- 柴家峡黄河大桥
- 别名
- 来源升级核查中
- 国家 / 地区
- 中国
- 城市
- 甘肃省 · 兰州市西固区
- 坐标
- 来源升级核查中
- 跨越对象
- 黄河
- 道路 / 铁路线路
- 北滨河路西延线—柴家峡大桥至港务区大桥联络线
- 桥型
- S形曲线A字形高低双塔双索面半漂浮钢箱梁斜拉桥
- 使用功能
- 公路桥、城市道路桥
- 主跨跨度
- 364 m
- 桥梁全长
- 1250 m
- 桥面宽度
- 36 m
- 塔高
- 分塔：南塔99.9 m；北塔115.5 m（数值主塔取最高塔）
- 建成年份
- 2023
- 开放日期
- 2023-11-08
- 业主／项目方
- 兰州市建设投资（控股）集团有限公司
- 管理单位
- 来源升级核查中
- 设计单位
- 上海市城市建设设计研究总院（集团）有限公司（隧道股份城建设计总院）
- 施工单位
- 中国二冶集团有限公司
- 主要顾问
- 甘肃方圆工程监理有限责任公司
- 当前状态
- 运营中；2023-11-08正式通车
02 / VISUAL RECORD
图片画廊
点击图片可放大查看；每张图片都保留现有来源记录和使用限制。
03 / WHY IT MATTERS
为什么值得看
把这座桥为什么重要、值得记住和仍然影响今天的部分直接说清楚。
这座桥更适合从工程细节去看：A字型双塔双索面钢箱梁斜拉桥，主跨364m、全长1250m、桥面宽36m，双向六车道，桥面呈S形曲线，系国内曲率半径最小、跨度最大的S型曲线跨黄河斜拉桥；墩设两岸、斜拉索挂索不占河道，保障泄洪与柴家峡水电站发电；南北塔两侧桥面长度悬殊（139m对218m）、重量不对称，常规悬拼法不适用，采用多点整体同步步履式顶推实现S形钢箱梁顶推，攻克河内钢桩、大直径超长灌注桩等难题，申报20项专利，2020年8月合龙、2023年通车。
04 / HISTORY
历史节点
把改变结构方案和工程认识的事件按发生顺序放在一起，不把旧桥事故与后续重建混为同一件事。
2020-08-18
主桥合龙
2020年8月18日主桥合龙
2023-11-08
投入使用
2023年11月8日通车 2016年9月中标
2016-12
项目开工
2016年12月开工
2020-08-18
主桥合龙
2020年8月18日主桥合龙
2023
投入使用
约2023年通车
05 / STRUCTURAL ANALYSIS
结构分析
06 / CONSTRUCTION CHALLENGES
施工难点
01
施工难点
中国二冶集团施工；南北塔两侧桥面长度悬殊（139m对218m）、重量不对称，常规悬拼法不适用，采用多点整体同步步履式顶推实现S形钢箱梁顶推，攻克河内钢桩、大直径超长灌注桩等难题，申报20项专利，2020年8月合龙、2023年通车。
07 / ENGINEER'S JUDGEMENT
工程师判断
01
工程师判断
364m主跨S形曲线双塔双索面钢箱梁斜拉，A字型高低塔，曲率半径国内最小、跨度最大。南北塔侧桥面139m对218m重量不对称，常规悬拼失效，改用多点整体同步步履式顶推。运营初期需监测曲线桥面横向偏位与索力分布。2023年通车，档案完整。
02
核验边界
部分核验；其余字段待项目级资料；已有政府/业主/参建企业/地方志/学术等较强来源；维持并后续抽检
03
来源升级
补入'道路/铁路线路'（北滨河路西延线—柴家峡大桥至港务区大桥联络线，B级兰州日报来源）。
08 / REFERENCES
资料来源
仅展示本项目登记的高价值来源；图片许可仍以单图来源页为准。
- 北滨河路西延线和柴家峡大桥至港务区大桥联络线通车
兰州日报（信用中国兰州网站转载） · 设计/施工（B）
- 柴家峡黄河大桥正式通车
人民网甘肃频道 · 设计/施工（B）
- 柴家峡黄河大桥主跨与塔高资料
兰州文明网 · 设计/施工（B）
- 中国二冶兰州柴家峡黄河大桥主塔封顶资料
内蒙古新闻网 · 设计/施工（B）
- 兰州西固柴家峡大桥设计项目
隧道股份城建设计总院 · 设计/施工（B）
- 柴家峡黄河大桥｜工程来源 1（www.china-qiao.com）
www.china-qiao.com · 学术（C）
- 柴家峡黄河大桥｜工程来源 4（btrb.baotounews.com.cn）
btrb.baotounews.com.cn · 学术（C）
