结构分析

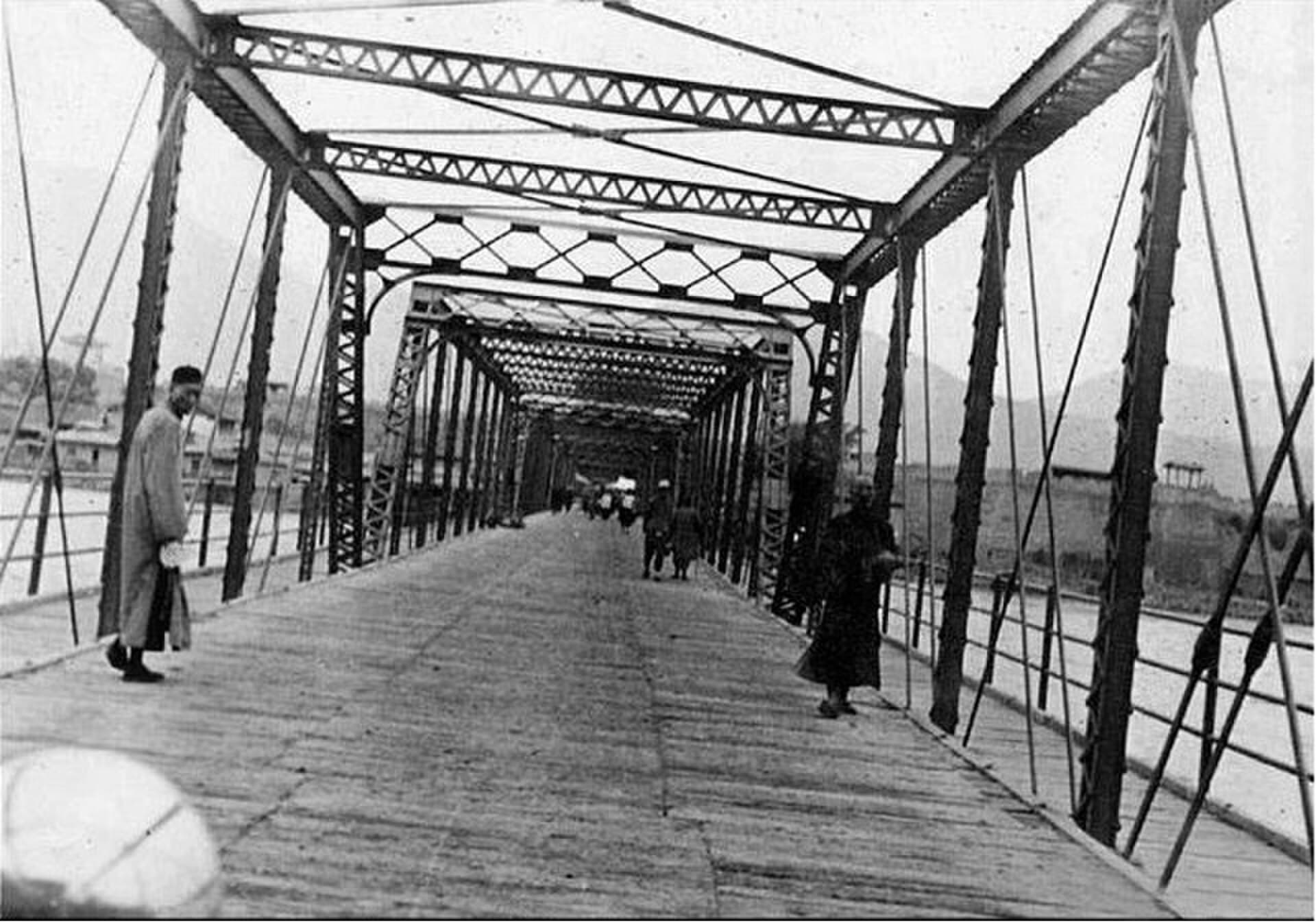

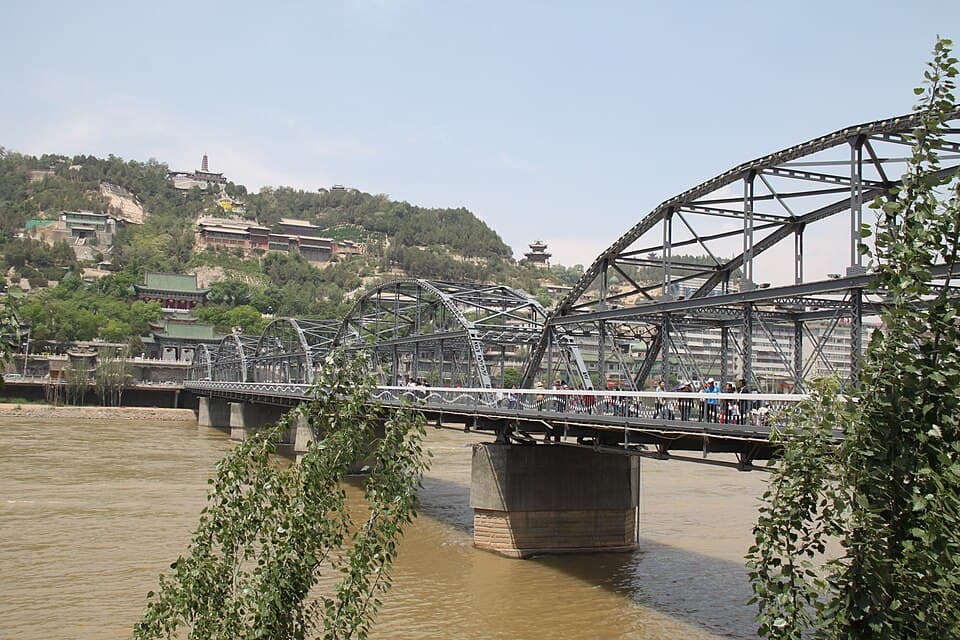

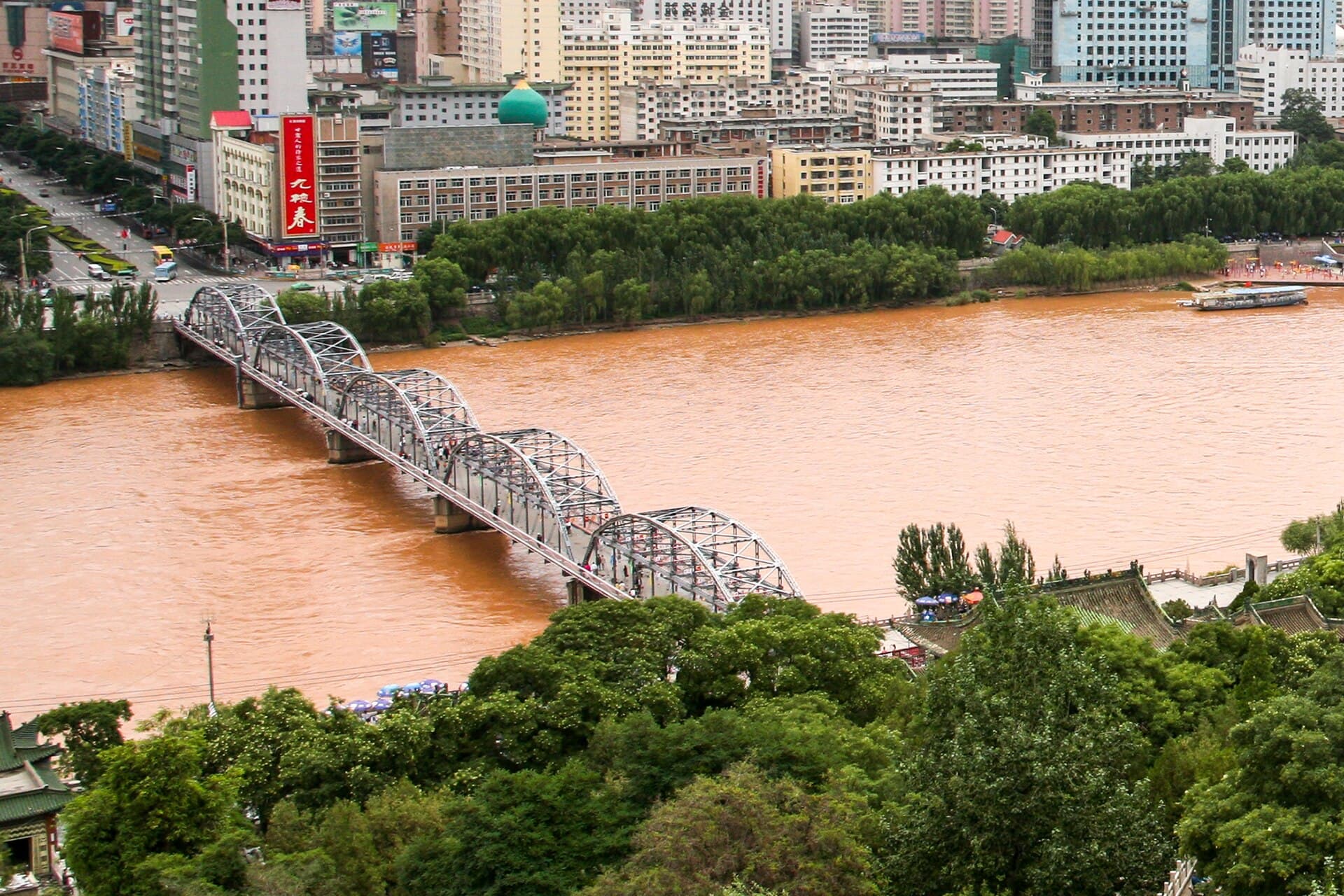

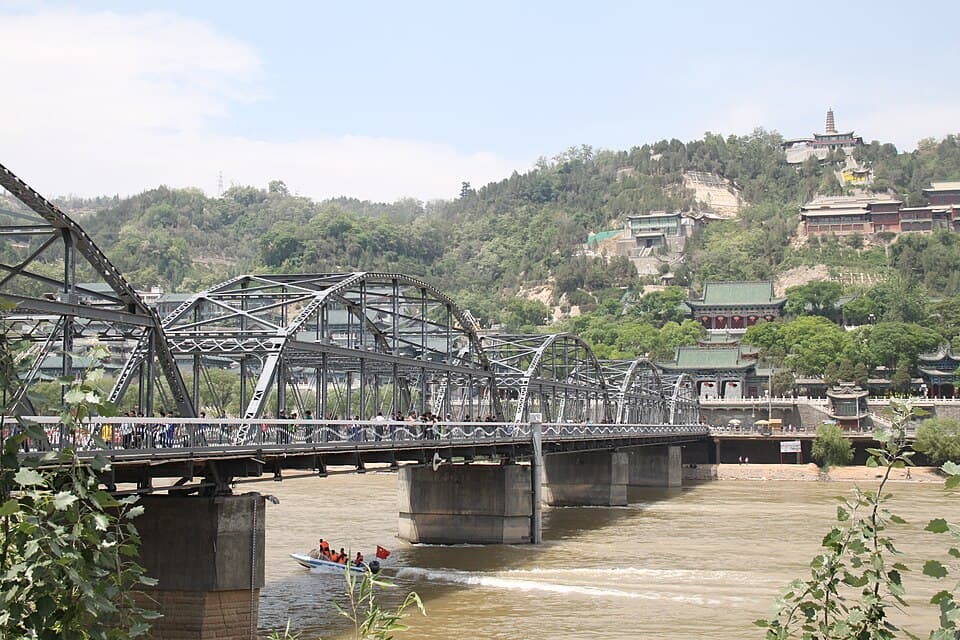

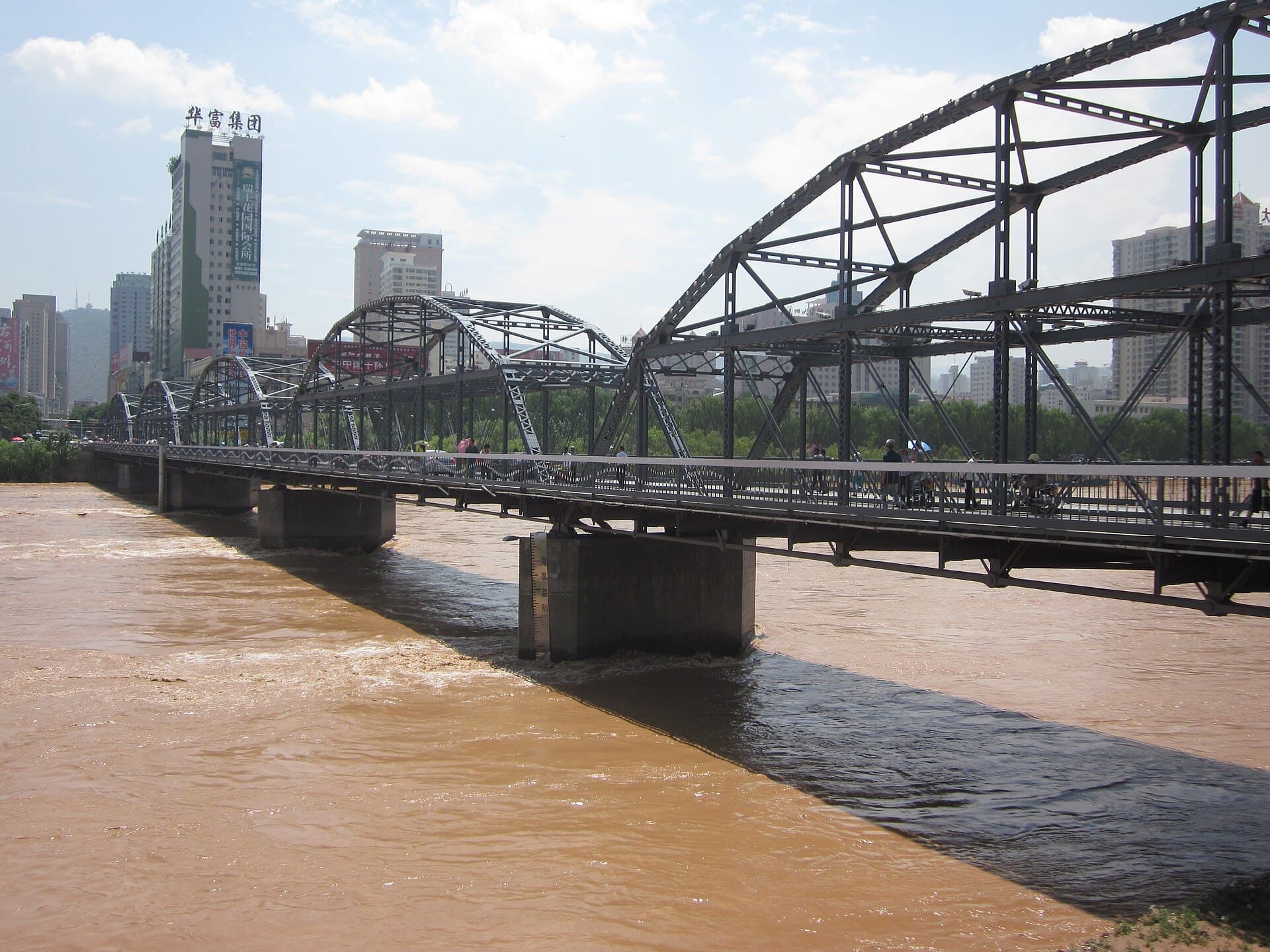

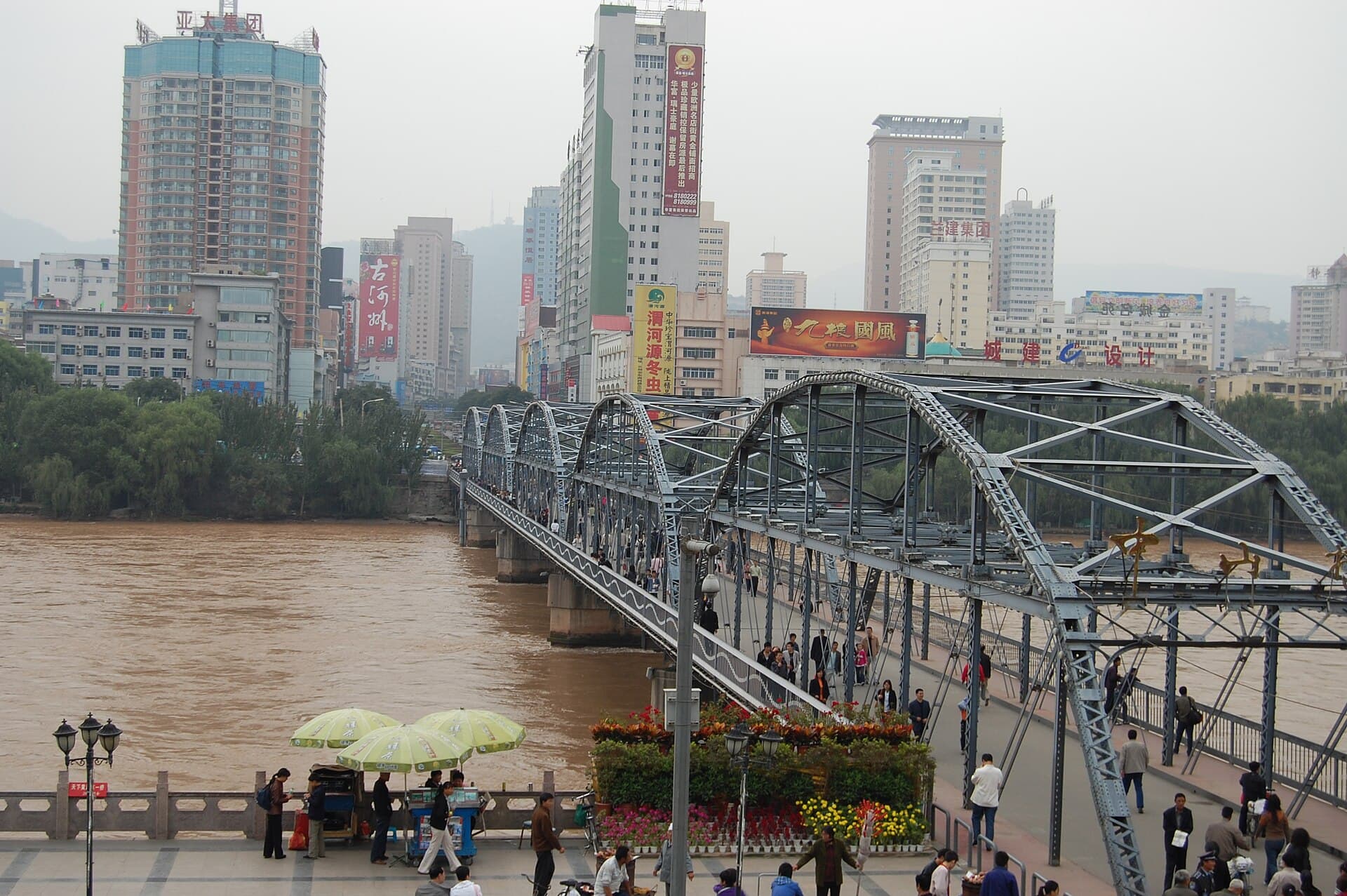

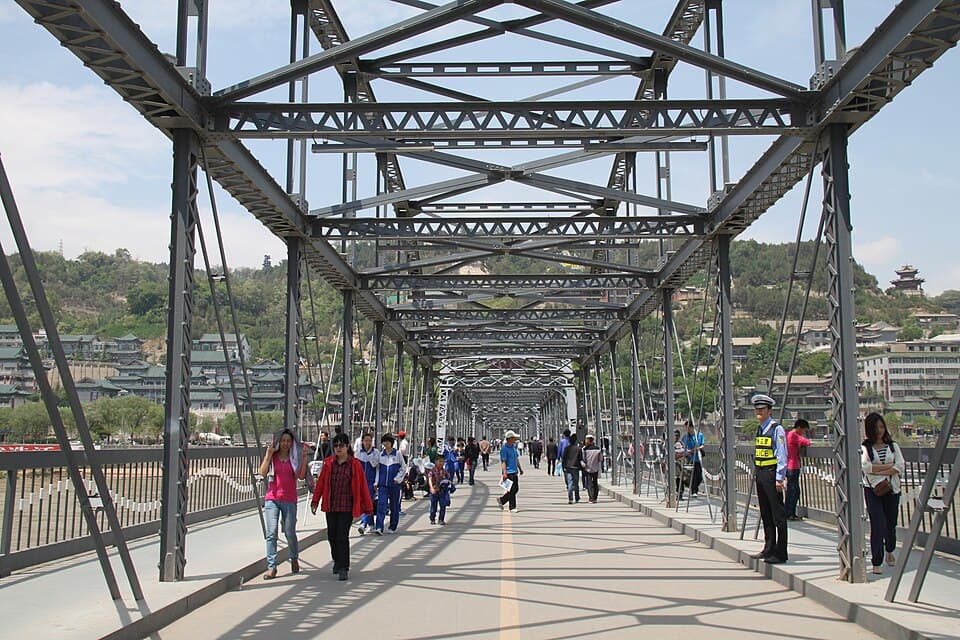

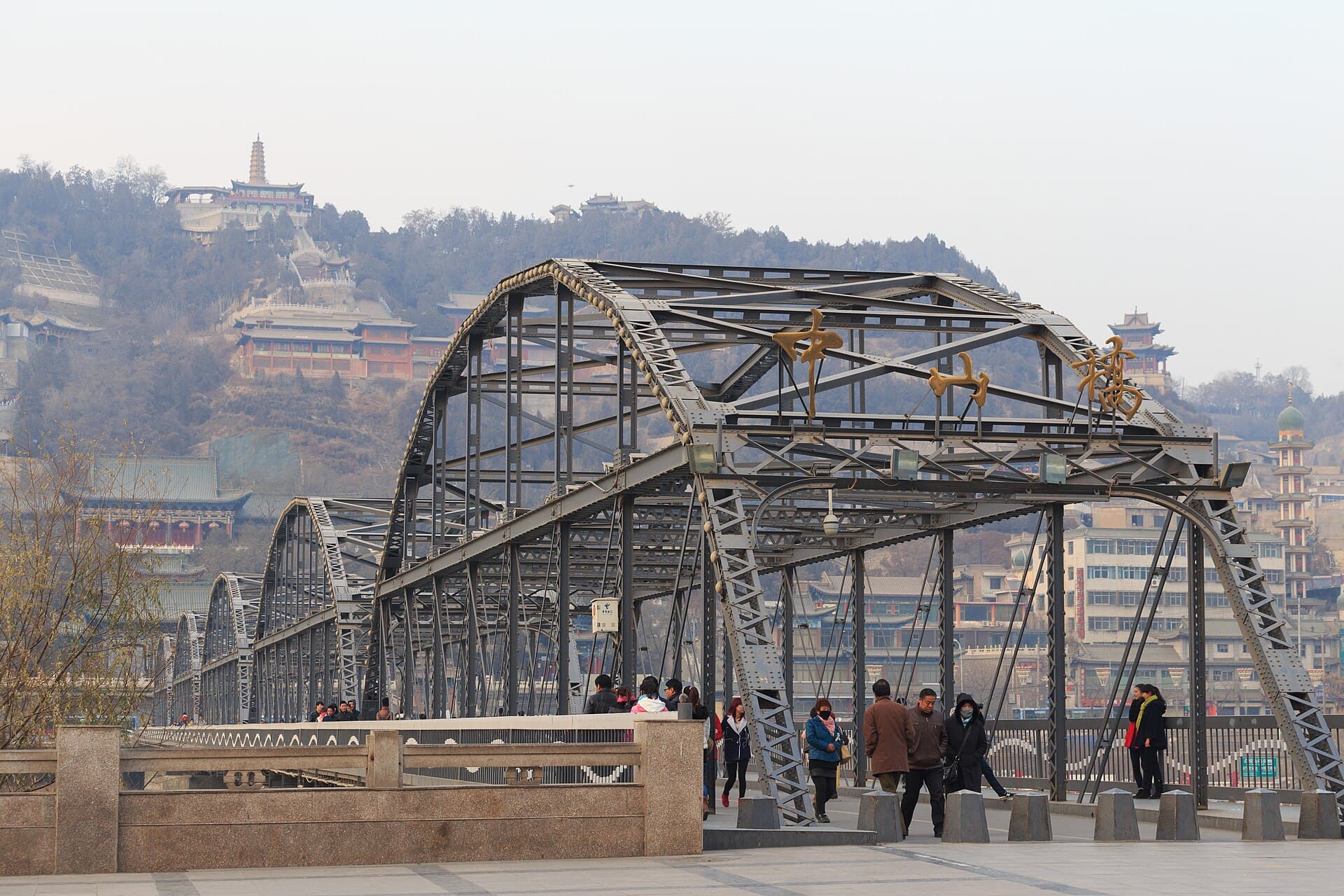

四墩五孔下承式穿（梯形）钢桁架桥，每孔跨径45.9米，全长233.5米、总宽8.36米；每跨为超静定桁架体系，竖向钢架加斜撑构成框架立面。1954年加设5个弧形上承圆拱钢架加固，载重由8吨提至10吨。由美国桥梁公司设计。
穿式钢桁架桥 / 中国
兰州中山桥
Zhongshan Bridge
中国 · 甘肃省 · 兰州市城关区

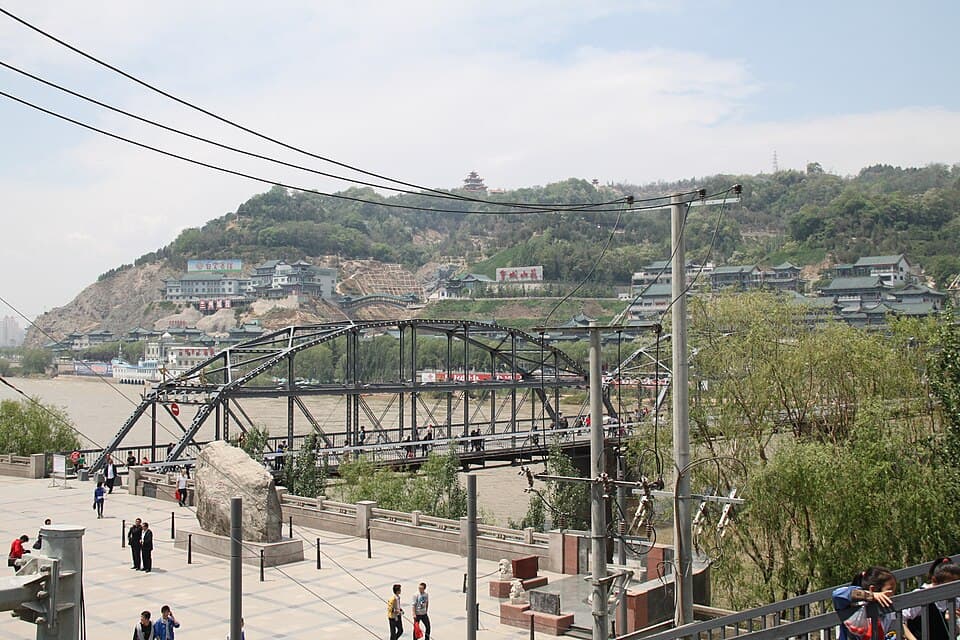

兰州中山桥位于兰州市城关区，承担历史桥/人行；穿式钢桁架桥，主跨46.7m，桥长约233.5m，1909年8月19日开放/通车。
Sigismund von Dobschütz / Wikimedia Commons / CC BY-SA 3.0
01 / PROJECT FILE
项目档案
公开来源、图片许可和未确认项按字段登记；没有可靠来源的数字不会自动补全。
- 桥梁名称
- 兰州中山桥
- 英文名称
- Zhongshan Bridge
- 正式名称
- 来源升级核查中
- 别名
- 来源升级核查中
- 国家 / 地区
- 中国
- 城市
- 甘肃省 · 兰州市城关区
- 坐标
- 36.064810, 103.814569（近似桥位）
- 跨越对象
- 黄河
- 道路 / 铁路线路
- 兰州市城市道路桥梁（历史上为兰州南北城市交通要道）；2004年起禁行机动车、改建为纯步行景观桥
- 桥型
- 穿式钢桁架桥
- 使用功能
- 人行桥
- 主跨跨度
- 46.7 m
- 桥梁全长
- 233.5 m
- 桥面宽度
- 来源升级核查中
- 建成年份
- 1909
- 开放日期
- 1909-08-19
- 业主／项目方
- 清末陕甘总督升允奏请筹建，兰州劝业道彭英甲总负责
- 管理单位
- 来源升级核查中
- 设计单位
- 美国桥梁公司（American Bridge Company）
- 施工单位
- 德国泰来洋行（Telge & Schroeter / 泰来洋行）
- 主要顾问
- 满宝本、德罗、刘永起等参与工程技术与实施（史料口径）
- 当前状态
- 已建成
LOCATION
桥梁实体位置
36.064810, 103.814569 · 近似桥位
02 / VISUAL RECORD
图片画廊
点击图片可放大查看；每张图片都保留现有来源记录和使用限制。
03 / WHY IT MATTERS
为什么值得看
把这座桥为什么重要、值得记住和仍然影响今天的部分直接说清楚。
工程价值主要体现在两点：一是四墩五孔下承式穿（梯形）钢桁架桥，每孔跨径45.9米，全长233.5米、总宽8.36米；每跨为超静定桁架体系，竖向钢架加斜撑构成框架立面；二是1908年5月开工、1909年8月竣工。
04 / HISTORY
历史节点
把改变结构方案和工程认识的事件按发生顺序放在一起，不把旧桥事故与后续重建混为同一件事。
1372
历史节点
明洪武五年（1372年）设镇远浮桥
1385
历史节点
明洪武十八年（1385年）浮桥移建白塔山下
1908-05-09
项目开工
1908年5月9日铁桥开工
1909-08-19
投入使用
1909年8月19日竣工通车
1928
历史节点
1928年定名中山桥
1954
历史节点
1954年增设上承圆拱钢架
2004
历史节点
2004年禁止机动车通行
05 / STRUCTURAL ANALYSIS
结构分析
06 / CONSTRUCTION CHALLENGES
施工难点
01
施工难点
1908年5月开工、1909年8月竣工。钢材、铆钉等全部由德国泰来洋行定制，分36批次、历时23个月经海运与陆路运抵兰州，仅运输即耗银12.4万两、全桥耗资30.66万两白银；中国工匠参与架设。2011年为通航将全桥整体抬升1.2米。
07 / ENGINEER'S JUDGEMENT
工程师判断
01
工程师判断

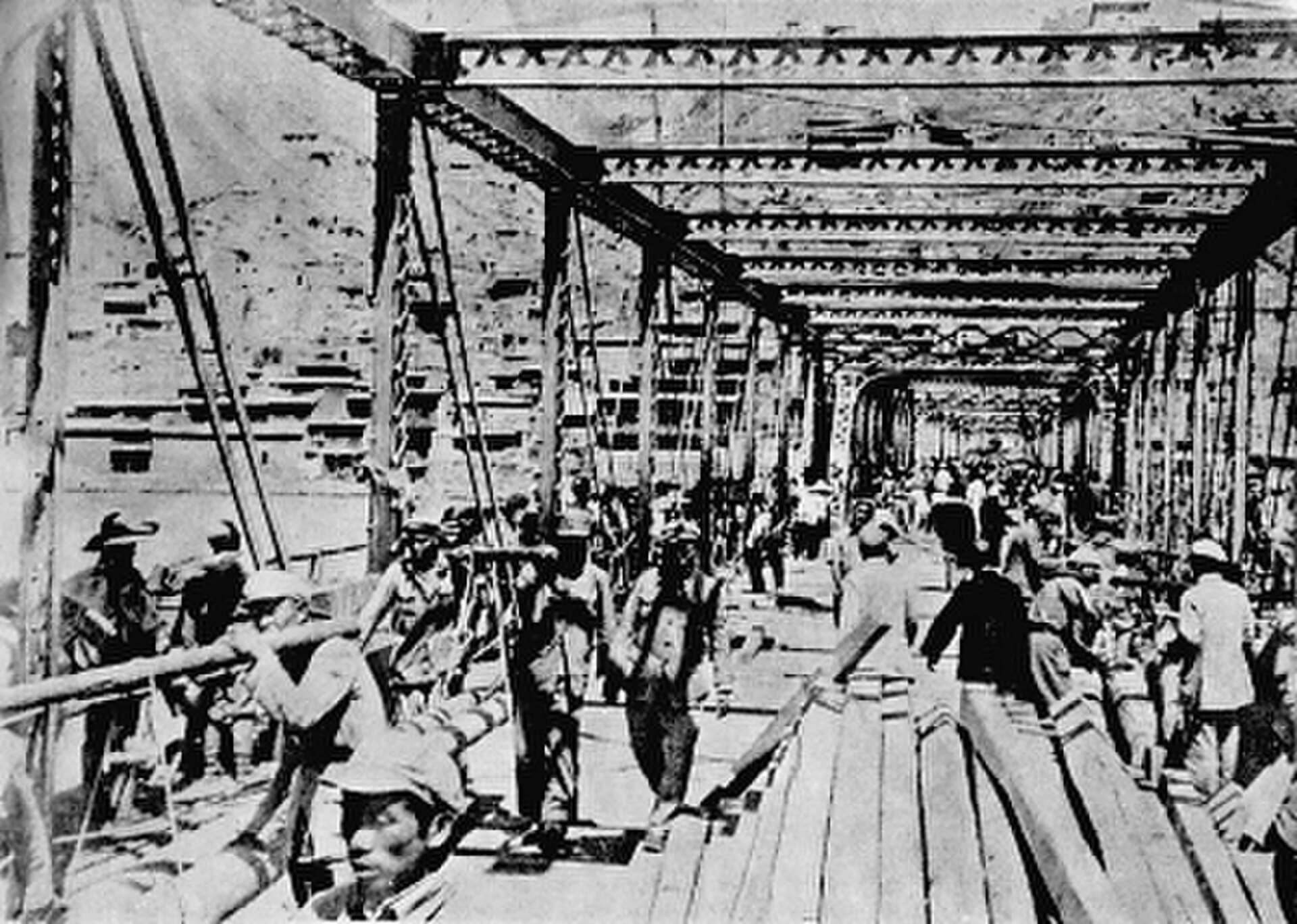

百年下承式穿钢桁架桥，超静定桁架节点与铆接是薄弱环节，1949年后历经加固；已改步行桥并限行，风险相对可控，但须持续监测杆件锈蚀、铆钉松动与基础冲刷，检测宜以无损手段为主，兼顾文物本体保护。
02
核验边界
较强核验（志书补开工/建成/更名节点）；志书1910-06建成与1909-08-19开放口径差异待终核；已有政府/业主/参建企业/地方志/学术等较强来源；维持并后续抽检
03
来源升级
补入'道路/铁路线路'（城市道路桥，2004年起为纯步行景观桥；光明日报+市公安局文件佐证）。
