01
结构分析
主桥（55+5×92+55）米七跨变截面预应力混凝土连续箱梁，单箱双室、根部梁高5.8米跨中2.8米，引桥40米装配式部分预应力连续箱梁，全长1819.36米；下部钢筋混凝土薄壁墩、钻孔灌注桩基础，92米主跨满足黄河Ⅳ级航道通航要求。
预应力混凝土箱梁桥 / 中国

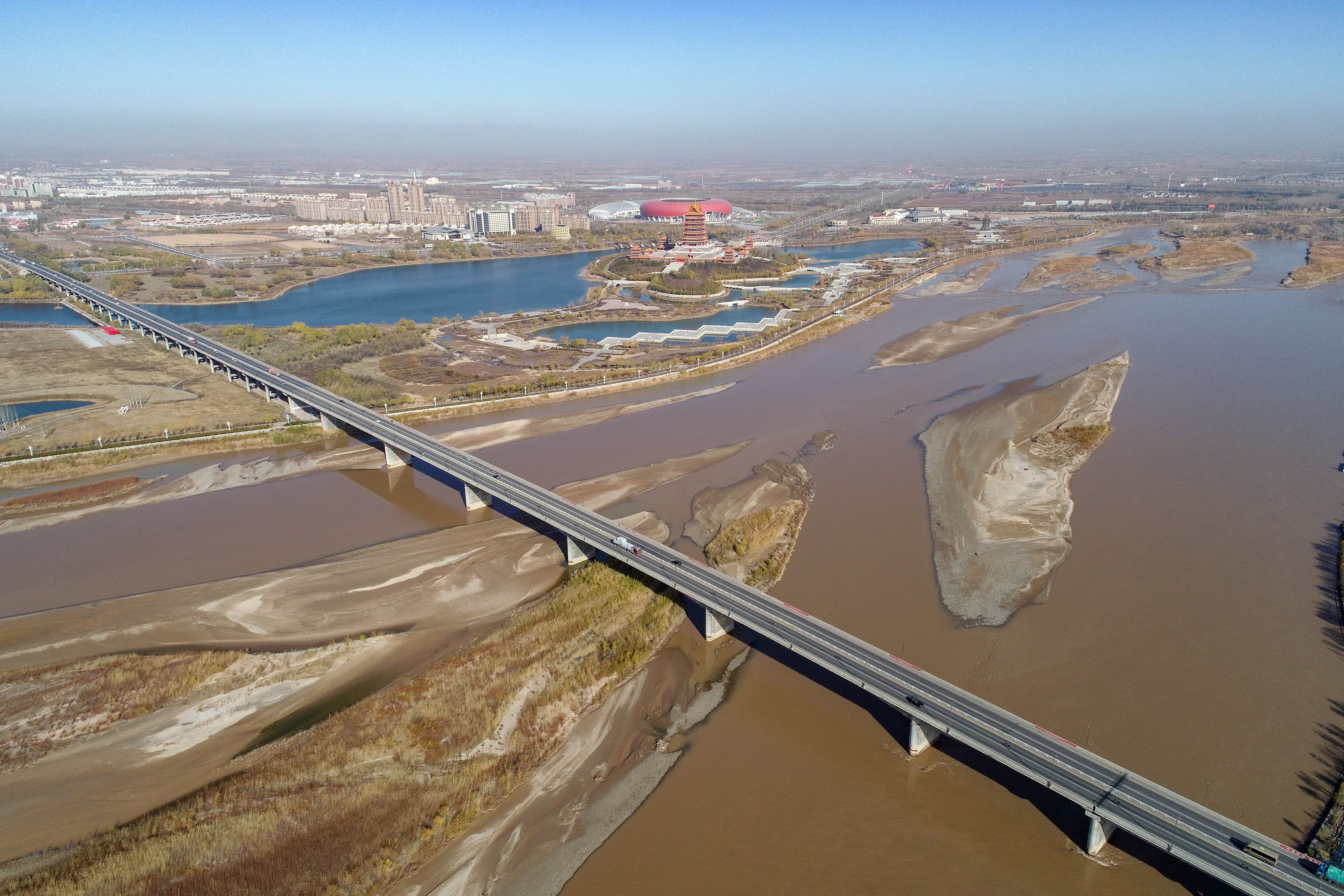

吴忠黄河大桥
中国 · 宁夏回族自治区 · 吴忠市
吴忠黄河大桥位于吴忠市，承担公路交通；预应力混凝土箱梁桥，主跨92m，桥长约1819.36m，2010年11月15日开放/通车。
宁夏水利厅（slt.nx.gov.cn，转载宁夏新闻网记者祁瀛涛摄）；未声明开放许可，仅作本地资料整理，公开发布需另行授权
01 / PROJECT FILE
项目档案
公开来源、图片许可和未确认项按字段登记；没有可靠来源的数字不会自动补全。
- 桥梁名称
- 吴忠黄河大桥
- 英文名称
- 来源升级核查中
- 正式名称
- 来源升级核查中
- 别名
- 来源升级核查中
- 国家 / 地区
- 中国
- 城市
- 宁夏回族自治区 · 吴忠市
- 坐标
- 37.944515, 106.141665（近似桥位）
- 跨越对象
- 黄河
- 道路 / 铁路线路
- 连接吴忠市利通区与青铜峡市区的城市公路跨黄河桥（公开资料未见线路编号）
- 桥型
- 预应力混凝土箱梁桥
- 使用功能
- 公路桥
- 主跨跨度
- 92 m
- 桥梁全长
- 1819.36 m
- 桥面宽度
- 来源升级核查中
- 建成年份
- 2010
- 开放日期
- 2010-11-15
- 业主／项目方
- 宁夏回族自治区与吴忠市共建（吴忠黄河金岸标志性工程、国家发改委2006年批复项目建议书）
- 管理单位
- 来源升级核查中
- 设计单位
- 宁夏公路勘察设计院有限责任公司
- 施工单位
- 中铁十三局集团第一工程有限公司
- 主要顾问
- 来源升级核查中
- 当前状态
- 已建成
LOCATION
桥梁实体位置
37.944515, 106.141665 · 近似桥位
02 / VISUAL RECORD
图片画廊
点击图片可放大查看；每张图片都保留现有来源记录和使用限制。
03 / WHY IT MATTERS
为什么值得看
把这座桥为什么重要、值得记住和仍然影响今天的部分直接说清楚。
工程价值主要体现在两点：一是主桥（55+5×92+55）米七跨变截面预应力混凝土连续箱梁，单箱双室、根部梁高5.8米跨中2.8米，引桥40米装配式部分预应力连续箱梁，全长1819.36米；下部钢筋混凝土薄壁墩、钻孔灌注桩基础，92米主跨满足黄河Ⅳ级航道通航要求；二是中铁十三局一公司2008年11月开工，2010年8月31日合龙、11月通车。
04 / HISTORY
历史节点
把改变结构方案和工程认识的事件按发生顺序放在一起，不把旧桥事故与后续重建混为同一件事。
2010-11-15
投入使用
2010年11月15日建成通车 2006年国家发改委批复项目建议书
2008-10-15
项目开工
2008年10月15日开工
2010-08-31
主桥合龙
2010年8月31日合龙
2010-11-23
投入使用
2010年11月23日通车
05 / STRUCTURAL ANALYSIS
结构分析
06 / CONSTRUCTION CHALLENGES
施工难点
01
施工难点
中铁十三局一公司2008年11月开工，2010年8月31日合龙、11月通车。河面宽670米且有分叉，流沙卵石砂岩地层易塌孔，四个水中墩桩基最深82米；主梁采用C55高性能混凝土（宁夏首次），自研无平衡重自锚式三角挂篮，六套模板六墩同步悬灌。
07 / ENGINEER'S JUDGEMENT
工程师判断
01
工程师判断
七跨连续箱梁主跨92米，分汊河面宽670米、流沙卵石砂岩互层易塌孔，82米深桩基施工是最大风险点，泥浆护壁与成孔质量决定墩台可靠性；运营关注腹板斜裂缝、跨中下挠与墩周局部冲刷，深桩缺陷可用声测低应变普查。
02
核验边界
部分核验（参数+桥型）；参建单位/开放日期多待核；已有政府/业主/参建企业/地方志/学术等较强来源；维持并后续抽检
03
来源升级
补入道路/铁路线路（连接利通区与青铜峡市区的城市公路桥，A级）；英文名称与主要顾问未找到可靠来源（无官方英文名；监理/顾问未见于公开资料）。
08 / REFERENCES
资料来源
仅展示本项目登记的高价值来源；图片许可仍以单图来源页为准。
- 吴忠黄河大桥｜工程来源 3（slt.nx.gov.cn）
slt.nx.gov.cn · 权威（A）
- 吴忠黄河大桥｜工程来源 2（www.china-qiao.com）
www.china-qiao.com · 学术（C）
- 吴忠黄河大桥｜工程来源 1（zh.wikipedia.org）
zh.wikipedia.org · 图片（D）
