01
结构分析
主桥全长1384米且设为一联连续，采用波形钢腹板PC组合连续梁，为西北最大，同类桥一联布置全国首例。波形钢腹板替代混凝土腹板大幅减重，腹板抗剪、翼缘承弯，受力明确；下部采用大直径变截面桩基，应对桥位地质差、地震烈度高的特点。
波形钢腹板PC组合连续箱梁桥 / 中国
红崖子黄河大桥
Hongyazi Yellow River Highway Bridge
中国 · 宁夏回族自治区 · 宁夏石嘴山市平罗县红崖子乡—惠农区
红崖子黄河大桥位于宁夏石嘴山市平罗县红崖子乡—惠农区，承担公路交通；波形钢腹板PC组合连续箱梁桥，主跨90m，桥长约3398m，2019年12月25日开放/通车。

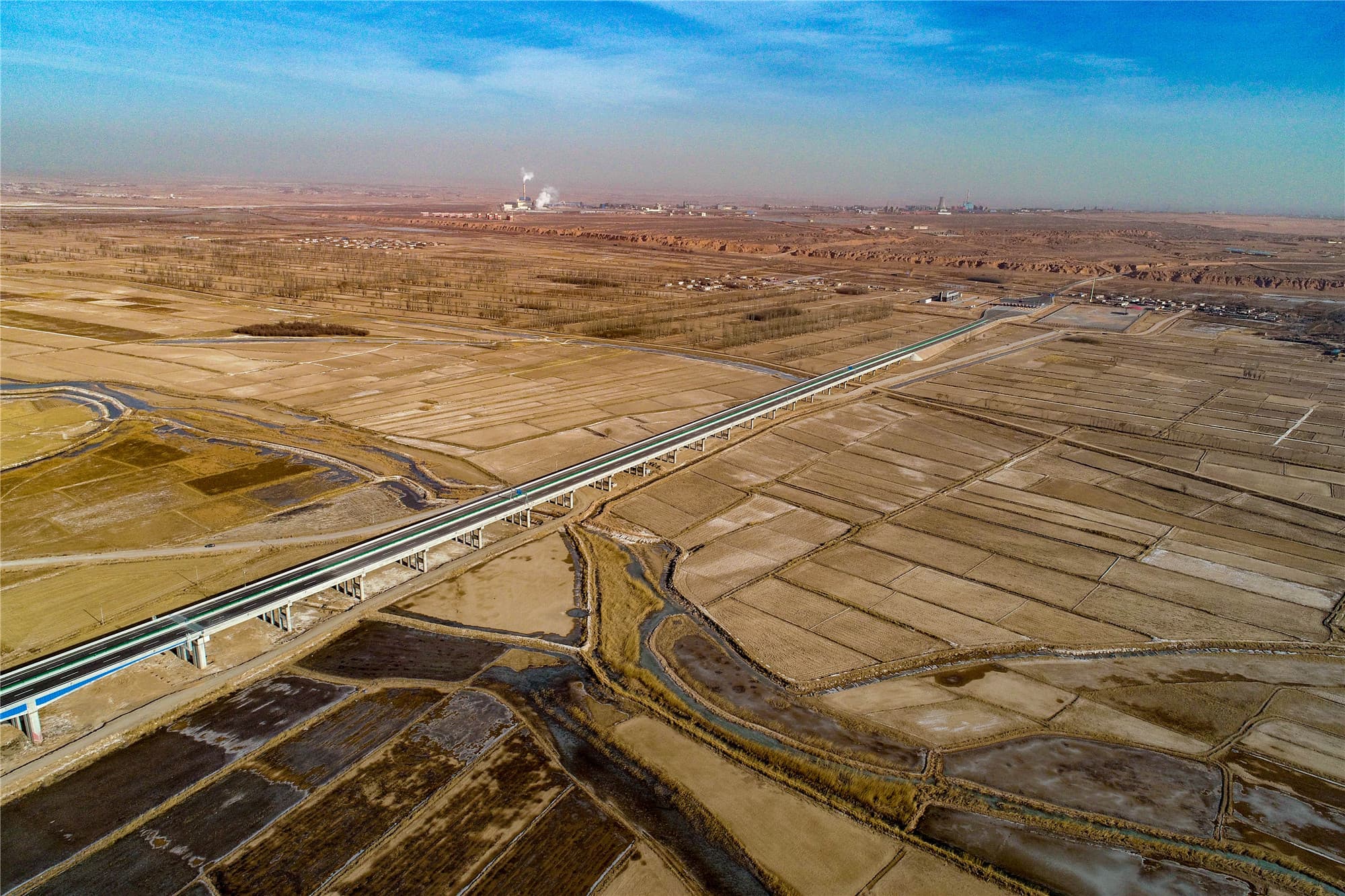

宁夏回族自治区水利厅（图源宁夏新闻网，记者祁瀛涛摄）；未声明开放许可，仅作本地资料整理，公开发布需另行授权
01 / PROJECT FILE
项目档案
公开来源、图片许可和未确认项按字段登记；没有可靠来源的数字不会自动补全。
- 桥梁名称
- 红崖子黄河大桥
- 英文名称
- Hongyazi Yellow River Highway Bridge
- 正式名称
- 来源升级核查中
- 别名
- 来源升级核查中
- 国家 / 地区
- 中国
- 城市
- 宁夏回族自治区 · 宁夏石嘴山市平罗县红崖子乡—惠农区
- 坐标
- 39.054127, 106.861306（近似桥位）
- 跨越对象
- 黄河
- 道路 / 铁路线路
- 简滨公路翻修及黄河公路大桥工程：起于国道109线与简滨公路交叉处，经红崖子乡王家沟村接国道244线，终点接红陶公路
- 桥型
- 波形钢腹板PC组合连续箱梁桥
- 使用功能
- 公路桥
- 主跨跨度
- 90 m
- 桥梁全长
- 3398 m
- 桥面宽度
- 来源升级核查中
- 建成年份
- 2019
- 开放日期
- 2019-12-25
- 业主／项目方
- 宁夏交通系统首个PPP建设项目
- 管理单位
- 来源升级核查中
- 设计单位
- 中交公路规划设计院有限公司（中交公规院）
- 施工单位
- 宁夏公路桥梁建设有限公司
- 主要顾问
- 来源升级核查中
- 当前状态
- 已建成
LOCATION
桥梁实体位置
39.054127, 106.861306 · 近似桥位
02 / VISUAL RECORD

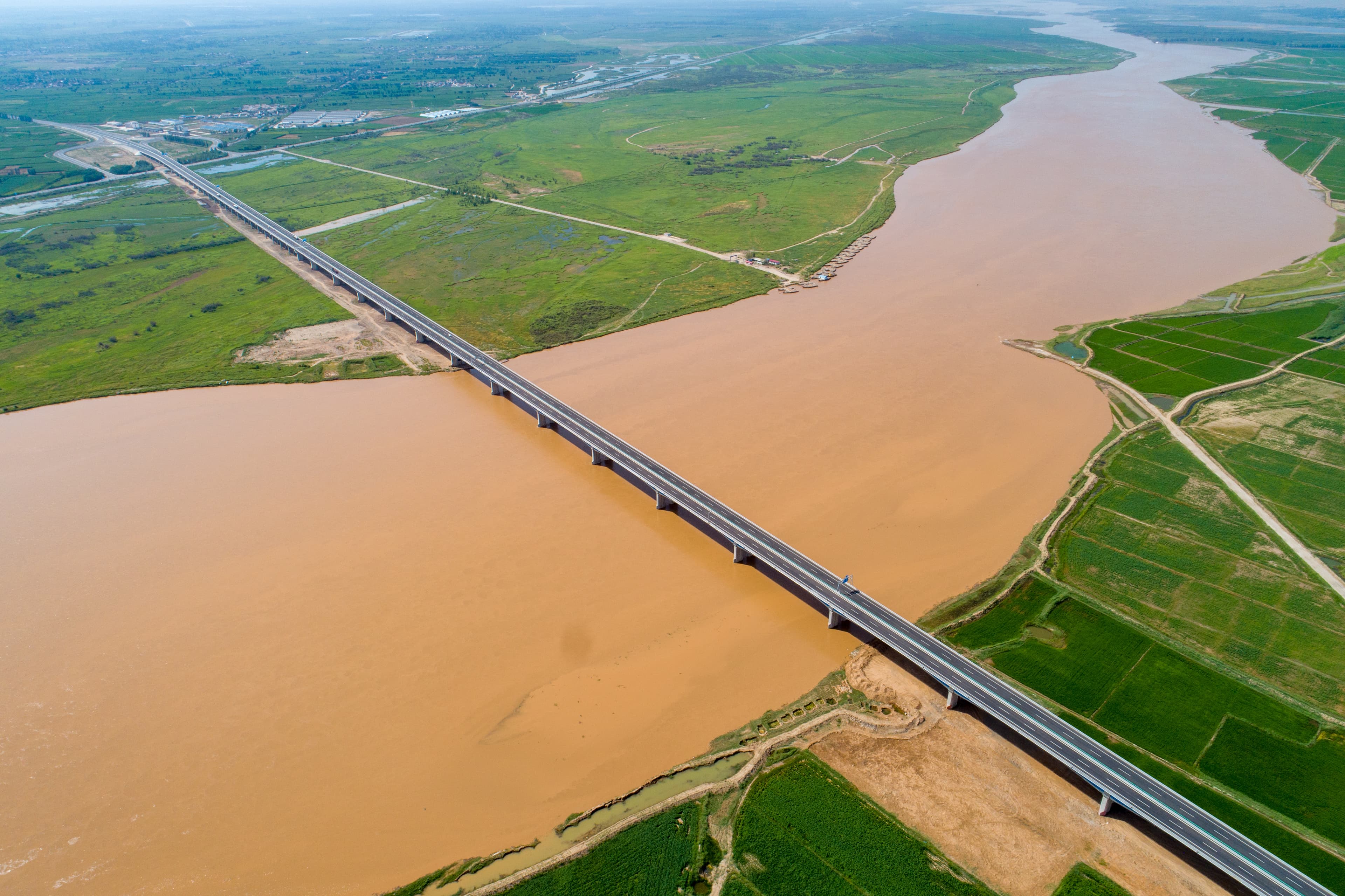

图片画廊
点击图片可放大查看；每张图片都保留现有来源记录和使用限制。
03 / WHY IT MATTERS
为什么值得看
把这座桥为什么重要、值得记住和仍然影响今天的部分直接说清楚。
主桥全长1384米且设为一联连续，采用波形钢腹板PC组合连续梁，为西北最大，同类桥一联布置全国首例；施工或运营层面，2019年6月29日35-36号墩左幅最后一个合龙段浇筑完成，10月8日建成通车。
04 / HISTORY
历史节点
把改变结构方案和工程认识的事件按发生顺序放在一起，不把旧桥事故与后续重建混为同一件事。
2016-10
项目开工
2016年10月开工
2019-07
主桥合龙
2019年7月主桥合龙
2019-12-25
项目开工
2019年12月25日通车 2016年10月开工
2019-07
主桥合龙
2019年7月主桥合龙
2019-12-25
投入使用
2019年12月25日通车
05 / STRUCTURAL ANALYSIS
结构分析
06 / CONSTRUCTION CHALLENGES
施工难点
01
施工难点
2016年10月开工，为宁夏首个公路PPP项目，由宁夏交通投资集团与宁夏路桥联合投资建设。主桥一联连续、悬浇节段多，线形控制难度大，且采用大直径变截面深桩基。2019年6月29日35-36号墩左幅最后一个合龙段浇筑完成，10月8日建成通车。
07 / ENGINEER'S JUDGEMENT
工程师判断
01
工程师判断
主桥1384米一联连续为全国同类首例，波形钢腹板大幅减重并避免腹板裂缝，但长联对温度变形、支座布置与线形控制要求极高；悬浇节段多、大直径变截面桩施工，建造水平较高。运营重点是钢腹板与混凝土翼缘结合部疲劳、顶底板裂缝及长联温度效应。
02
核验边界
强核验（开放日+桥型+全长+建设节点）；已有政府/业主/参建企业/地方志/学术等较强来源；维持并后续抽检
03
来源升级
补入道路/铁路线路（简滨公路翻修+G109/G244/红陶公路走向，宁夏路桥官网B级+china-qiao C级）与主要顾问（河南省宏力工程咨询有限公司，项目总监办文件C级）。
08 / REFERENCES
资料来源
仅展示本项目登记的高价值来源；图片许可仍以单图来源页为准。
- 红崖子黄河大桥｜工程来源 4（slt.nx.gov.cn）
slt.nx.gov.cn · 权威（A）
- 红崖子黄河大桥｜工程来源 2（www.china-qiao.com）
www.china-qiao.com · 学术（C）
- 红崖子黄河大桥｜工程来源 3（m.news.cctv.com）
m.news.cctv.com · 学术（C）
- 石嘴山市红崖子黄河大桥
老百晓集桥（china-qiao.com，桥梁工程汇编） · 学术（C）
- 宁夏石嘴山红崖子黄河公路大桥工程总监办安全监理管理制度
河南省宏力工程咨询有限公司（项目总监办文件，道客巴巴/豆丁网收录） · 学术（C）
- 红崖子黄河大桥｜工程来源 1（zh.wikipedia.org）
zh.wikipedia.org · 图片（D）
