BRIDGE GALLERY

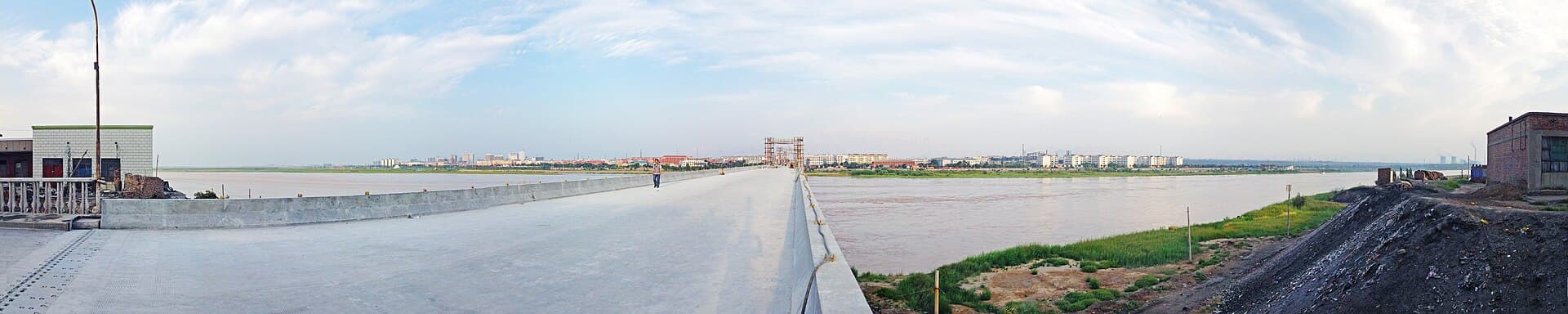

石嘴山黄河大桥主视觉

改造前后桥型表述存在差异；老桥资料常见T型刚构/连续箱梁，后续有矮塔斜拉改造表述 / 中国

石嘴山黄河大桥

中国 · 宁夏回族自治区 · 石嘴山市

石嘴山黄河大桥位于石嘴山市，承担公路交通；改造前后桥型表述存在差异；老桥资料常见T型刚构/连续箱梁，主跨90m，桥长约551.82m，1988年10月25日开放/通车。

fish4fish / Wikimedia Commons / CC BY-SA 3.0

01 / PROJECT FILE

项目档案

公开来源、图片许可和未确认项按字段登记；没有可靠来源的数字不会自动补全。

桥梁名称
石嘴山黄河大桥
英文名称
来源升级核查中
正式名称
来源升级核查中
别名
来源升级核查中
国家 / 地区
中国
城市
宁夏回族自治区 · 石嘴山市
坐标
38.919519, 106.258111（近似桥位）
跨越对象
黄河
道路 / 铁路线路
国道109线（京拉线，G109）
桥型
改造前后桥型表述存在差异；老桥资料常见T型刚构/连续箱梁，后续有矮塔斜拉改造表述
使用功能
公路桥
主跨跨度
90 m
桥梁全长
551.82 m
桥面宽度
来源升级核查中
建成年份
1988
开放日期
1988-10-25
业主／项目方
宁夏公路管理局（管理/项目口径）
管理单位
来源升级核查中
设计单位
宁夏公路勘测设计院
施工单位
宁夏公路工程局
主要顾问
来源升级核查中
当前状态
已建成

LOCATION

桥梁实体位置

38.919519, 106.258111 · 近似桥位

在 OpenStreetMap 中查看 →

02 / VISUAL RECORD

图片画廊

点击图片可放大查看；每张图片都保留现有来源记录和使用限制。

03 / WHY IT MATTERS

为什么值得看

把这座桥为什么重要、值得记住和仍然影响今天的部分直接说清楚。

这座桥更适合从工程细节去看：孔跨布置5×30米+60米+2×90米+60米+3×30米，主孔90米预应力T型刚构，引桥为简支空心板梁；1987年施工时宁夏首次采用悬臂浇筑、挂篮工艺，需在高于黄河水面17米处悬空拼装作业，主墩T构钢筋骨架重近10吨，为赶在洪水前浇筑完成，工人连续奋战3天2夜。

04 / HISTORY

历史节点

把改变结构方案和工程认识的事件按发生顺序放在一起，不把旧桥事故与后续重建混为同一件事。

  1. 1987-03-15

    项目开工

    1987年3月15日开工

  2. 1988-10

    投入使用

    1988年10月通车

  3. 1992

    历史节点

    1992年部优

  4. 2008

    历史节点

    2008年危桥限载

  5. 2013

    维修加固

    2013年加固

  6. 2016-12-24

    投入使用

    2016年12月24日新桥通车

05 / STRUCTURAL ANALYSIS

结构分析

01

结构分析

孔跨布置5×30米+60米+2×90米+60米+3×30米，主孔90米预应力T型刚构，引桥为简支空心板梁。因桥位处于地质构造断裂带，原四跨连续梁方案被迫改为T型刚构。下部为排架式桥墩、多排桩基础，是宁夏第一座大跨度T型刚构桥。

06 / CONSTRUCTION CHALLENGES

施工难点

01

施工难点

1987年施工时宁夏首次采用悬臂浇筑、挂篮工艺，需在高于黄河水面17米处悬空拼装作业，主墩T构钢筋骨架重近10吨，为赶在洪水前浇筑完成，工人连续奋战3天2夜。宁夏公路局桥梁工程队承建，边筹建、边设计、边施工，1992年获交通部优质工程奖。

07 / ENGINEER'S JUDGEMENT

工程师判断

01

工程师判断

桥位处断裂带使原四跨连续梁方案改为分联T构，体现抗震与选型的地质约束；宁夏首次挂篮悬浇、17米高空拼装10吨钢筋骨架，工艺探索期风险高。已运营近40年并经改造，需核查改造后体系与老T构衔接、牛腿挂梁状态及断裂带墩基地震易损性。

02

核验边界

强核验（开放日+设计/施工+历史节点+参数）；已有公开来源，但项目级/官方证据链仍需加强；继续补字段级证据或消除待核项

03

来源升级

补入道路/铁路线路（国道109线，A级宁夏水利厅+宁夏交通厅）与英文名称（Shizuishan Yellow River Bridge，B级中国网）；主要顾问未找到可靠来源（1988年建成，监理制度尚未建立，未检索到监理记录）。

08 / REFERENCES

资料来源

仅展示本项目登记的高价值来源；图片许可仍以单图来源页为准。

  1. 【黄河两岸是我家】宁夏25座黄河桥，你都去过吗？

    宁夏回族自治区水利厅（转载宁夏新闻网） · 权威（A）

  2. Shizuishan Yellow River Bridge to complete construction in June

    中国网（china.org.cn） · 设计/施工（B）

  3. 石嘴山黄河大桥｜工程来源 2（www.china-qiao.com）

    www.china-qiao.com · 学术（C）

  4. 石嘴山黄河大桥｜工程来源 3（meta.librarydata.cn）

    meta.librarydata.cn · 学术（C）

  5. 石嘴山黄河大桥｜工程来源 4（www.china-qiao.com）

    www.china-qiao.com · 学术（C）

  6. 石嘴山黄河大桥｜工程来源 1（zh.wikipedia.org）

    zh.wikipedia.org · 图片（D）
