01
结构分析
包茂高速包头西连接线控制工程，全长4300米，主桥为单联(85+9×150+85)米波形钢腹板预应力砼连续梁，国内单联最长梁式桥，主梁梁高按1.8次抛物线由10米渐变为5米，钢腹板总重约8800吨，系交通运输部第一批公路钢结构桥梁示范工程。
波形钢腹板连续梁桥（公开资料） / 中国
昭君黄河大桥
Zhaojun Yellow River Super Major Bridge
中国 · 内蒙古自治区 · 包头市—鄂尔多斯市达拉特旗一带

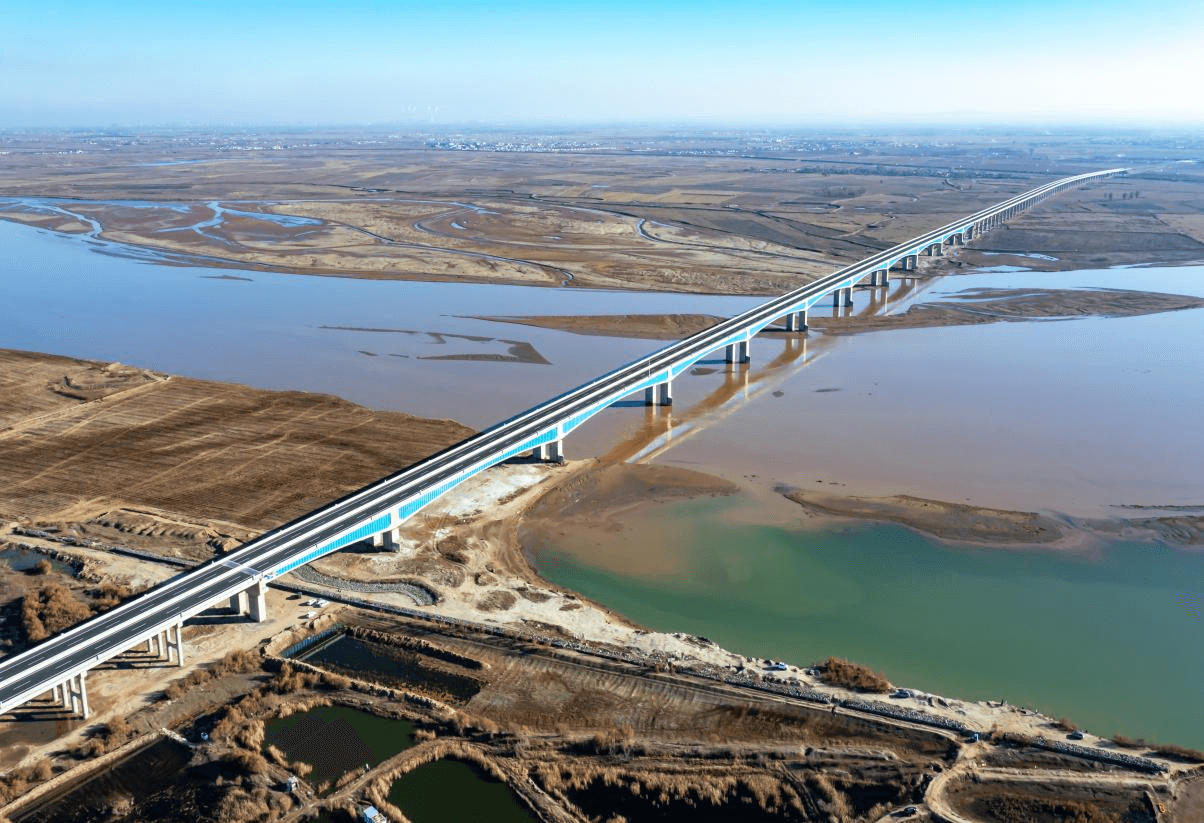

昭君黄河大桥位于包头市—鄂尔多斯市达拉特旗一带，承担公路交通；波形钢腹板连续梁桥，主跨150m，桥长约4300m，2022年建成/投入使用。
中国交通新闻网（中国交通报社）；未声明开放许可，仅作本地资料整理，公开发布需另行授权
01 / PROJECT FILE
项目档案
公开来源、图片许可和未确认项按字段登记；没有可靠来源的数字不会自动补全。
- 桥梁名称
- 昭君黄河大桥
- 英文名称
- Zhaojun Yellow River Super Major Bridge
- 正式名称
- 来源升级核查中
- 别名
- 来源升级核查中
- 国家 / 地区
- 中国
- 城市
- 内蒙古自治区 · 包头市—鄂尔多斯市达拉特旗一带
- 坐标
- 40.482928, 109.745204（近似桥位）
- 跨越对象
- 黄河
- 道路 / 铁路线路
- S42包茂高速包头西连接线（包茂高速包头至东胜改扩建工程组成部分）
- 桥型
- 波形钢腹板连续梁桥（公开资料）
- 使用功能
- 公路桥
- 主跨跨度
- 150 m
- 桥梁全长
- 4300 m
- 桥面宽度
- 来源升级核查中
- 建成年份
- 2022
- 开放日期
- 2025-05-08
- 业主／项目方
- 内蒙古高速公路集团有限责任公司（内蒙古交通集团）
- 管理单位
- 来源升级核查中
- 设计单位
- 中交公路规划设计院有限公司（中交公规院）
- 施工单位
- 中交第二公路工程局有限公司
- 主要顾问
- 内蒙古交通建设监理咨询有限公司
- 当前状态
- 已建成
LOCATION
桥梁实体位置
40.482928, 109.745204 · 近似桥位
02 / VISUAL RECORD
图片画廊
点击图片可放大查看；每张图片都保留现有来源记录和使用限制。
03 / WHY IT MATTERS
为什么值得看
把这座桥为什么重要、值得记住和仍然影响今天的部分直接说清楚。
这座桥更适合从工程细节去看：包茂高速包头西连接线控制工程，全长4300米，主桥为单联(85+9×150+85)米波形钢腹板预应力砼连续梁，国内单联最长梁式桥，主梁梁高按1.8次抛物线由10米渐变为5米，钢腹板总重约8800吨，系交通运输部第一批公路钢结构桥梁示范工程；中交二公局承建，2018年7月开工、2021年10月主桥双幅合龙。
04 / HISTORY
历史节点
把改变结构方案和工程认识的事件按发生顺序放在一起，不把旧桥事故与后续重建混为同一件事。
2018-07-29
项目开工
2018年7月29日开工
2021-10-05
主桥合龙
2021年10月5日主桥双幅合龙
2022-09-28
工程完成
2022年9月28日全桥完工
2024-12
历史节点
2024年12月30-31日交工验收
2025-05-08
投入使用
2025年5月8日S42连接线开通
05 / STRUCTURAL ANALYSIS
结构分析
06 / CONSTRUCTION CHALLENGES
施工难点
01
施工难点
中交二公局承建，2018年7月开工、2021年10月主桥双幅合龙。黄河游荡性河床、软弱液化地质，用DZ400振动锤将20.5米永久钢护筒穿过软弱层、膨润土泥浆护壁防塌孔，双层拉森钢板桩围堰；首创"顶底板错位法"挂篮，冬季低温致有效作业期短。
07 / ENGINEER'S JUDGEMENT
工程师判断
01
工程师判断
单联(85+9×150+85)波形钢腹板连续梁，国内单联最长梁式桥。波形钢腹板减自重、抗剪效率高，悬浇节段更轻；20.5米永久钢护筒穿软弱液化层，解决了游荡河床基础难题。通车刚一年，钢腹板与混凝土结合面耐久性及大风下长联振动应跟踪。
02
核验边界
部分核验（参数+桥型）；参建单位/开放日期多待核；当前URL仍主要为百科/桥梁汇编类来源；替换弱来源并补项目级证据
03
来源升级
补入'道路/铁路线路'：S42包茂高速包头西连接线（包茂高速改扩建工程组成部分），来源为央视网地方频道（B级）。
08 / REFERENCES
资料来源
仅展示本项目登记的高价值来源；图片许可仍以单图来源页为准。
- S42包茂高速公路包头西连接线开通运营
央视网地方频道 · 设计/施工（B）
- 昭君黄河大桥｜工程来源 2（www.china-qiao.com）
www.china-qiao.com · 学术（C）
- 昭君黄河大桥｜工程来源 1（zh.wikipedia.org）
zh.wikipedia.org · 图片（D）
