01
结构分析

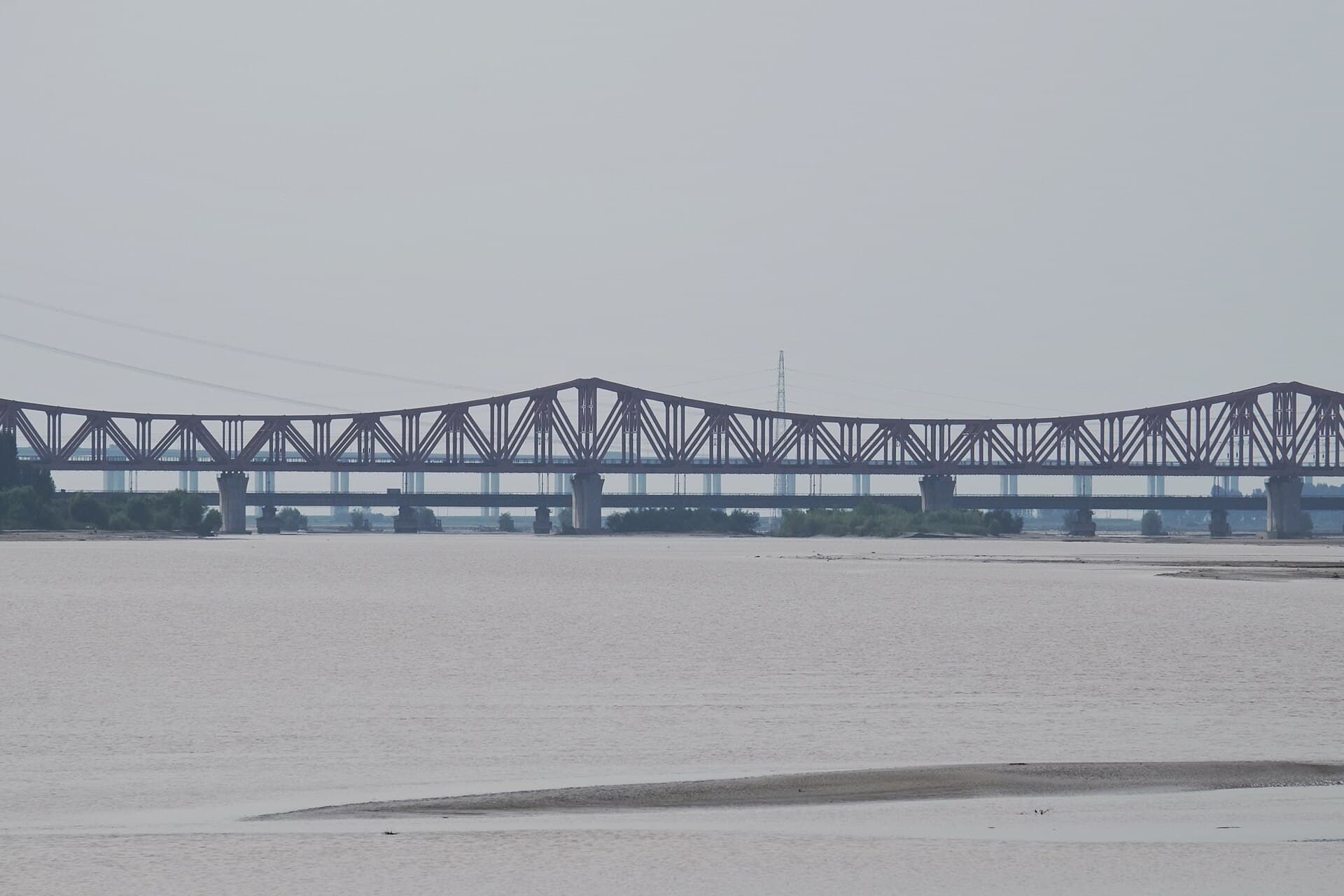

为郑焦城际铁路与改建京广铁路共用的四线铁路特大桥，是黄河上唯一四线合建桥梁；主桥长2200米，并列郑焦城际双线与京广双线，上部为三主桁曲弦式钢桁梁，全桥总重约7.2万吨，主桥以大跨钢桁梁跨越主河槽，桥面系铁路荷载集中、刚度要求高。
三主桁曲弦式钢桁梁桥（郑焦城际+京广四线合建，黄河唯一四线桥） / 中国
郑焦城际铁路黄河大桥
Zhengzhou-Jiaozuo Intercity Railway Yellow River Bridge
中国 · 河南省 · 郑州市—焦作市
郑焦城际铁路黄河大桥位于郑州市—焦作市，承担铁路交通；三主桁曲弦式钢桁梁桥，主跨100m，2014年5月16日开放/通车。
Windmemories / Wikimedia Commons / CC BY-SA 4.0
01 / PROJECT FILE
项目档案
公开来源、图片许可和未确认项按字段登记；没有可靠来源的数字不会自动补全。
- 桥梁名称
- 郑焦城际铁路黄河大桥
- 英文名称
- Zhengzhou-Jiaozuo Intercity Railway Yellow River Bridge
- 正式名称
- 来源升级核查中
- 别名
- 来源升级核查中
- 国家 / 地区
- 中国
- 城市
- 河南省 · 郑州市—焦作市
- 坐标
- 34.964400, 113.522800（实体坐标）
- 跨越对象
- 黄河
- 道路 / 铁路线路
- 郑焦城际铁路（郑太客专郑焦段）与改建京广铁路共用（四线合建）
- 桥型
- 三主桁曲弦式钢桁梁桥（郑焦城际+京广四线合建，黄河唯一四线桥）
- 使用功能
- 铁路桥
- 主跨跨度
- 100 m
- 桥梁全长
- 2200 m
- 桥面宽度
- 来源升级核查中
- 建成年份
- 2014
- 开放日期
- 2014-05-16
- 业主／项目方
- 河南城际铁路有限公司
- 管理单位
- 来源升级核查中
- 设计单位
- 中铁工程设计咨询集团有限公司
- 施工单位
- 中铁大桥局
- 主要顾问
- 北京中铁诚业监理公司
- 当前状态
- 通车运营
LOCATION
桥梁实体位置
34.964400, 113.522800 · 实体坐标
02 / VISUAL RECORD
图片画廊
点击图片可放大查看；每张图片都保留现有来源记录和使用限制。
03 / WHY IT MATTERS
为什么值得看
把这座桥为什么重要、值得记住和仍然影响今天的部分直接说清楚。
这座桥更适合从工程细节去看：为郑焦城际铁路与改建京广铁路共用的四线铁路特大桥，是黄河上唯一四线合建桥梁；主桥长2200米，并列郑焦城际双线与京广双线，上部为三主桁曲弦式钢桁梁，全桥总重约7.2万吨，主桥以大跨钢桁梁跨越主河槽，桥面系铁路荷载集中、刚度要求高；主桥钢梁创新采用三主桁多点同步连续单联顶推架设，比计划提前20天完成。
04 / HISTORY
历史节点
把改变结构方案和工程认识的事件按发生顺序放在一起，不把旧桥事故与后续重建混为同一件事。
2010-10
项目开工
2010年10月开工
2014-05
历史节点
2014年5月投用
2015-06
项目开工
2015年6月郑焦城际开通 2010年10月15日开工
2014-05
投入使用
2014年5月京广线通车
2010-10-15
项目开工
2015年郑焦线通车 2010年10月15日开工
2014-05-16
历史节点
2014年5月16日京广线投用
2015-06-26
投入使用
2015年6月26日郑焦城际开通
05 / STRUCTURAL ANALYSIS
结构分析
06 / CONSTRUCTION CHALLENGES
施工难点
01
施工难点
由中铁大桥局承建，2010年10月开工、2014年5月投用；主桥钢梁创新采用三主桁多点同步连续单联顶推架设，比计划提前20天完成；施工中须确保既有京广线运营安全，投用前经270分钟天窗完成线路拨接，将老桥京广线迁至新桥四线并行。
07 / ENGINEER'S JUDGEMENT
工程师判断
01
工程师判断
黄河唯一四线合建桥（郑焦城际加京广各双线），主桥2200米三主桁曲弦钢桁梁，三主桁多点同步连续单联顶推、提前20天完成，且在既有京广线运营条件下施工，安全管控水平高。2014年投用，运营重点：钢桁梁节点疲劳、四线动载下整体刚度、轨道平顺度。
02
核验边界
较强核验（双阶段开放口径+施工单位+结构参数）；已有政府/业主/参建企业/地方志/学术等较强来源；维持并后续抽检
03
来源升级
补入'道路/铁路线路'：郑焦城际铁路与改建京广铁路共用（四线合建），来源为中国国家铁路集团官网（A级）。
