01
结构分析
全长5698.3m双线铁路桥，正桥5孔530.65m（112+120+120+112m连续钢桁梁+1孔64m简支钢桁梁），南北引桥各为31.7m预应力砼梁；桥位河面宽480m、最大流速3.81m/s、最大凌速3.26m/s。
钢桁梁桥 / 中国

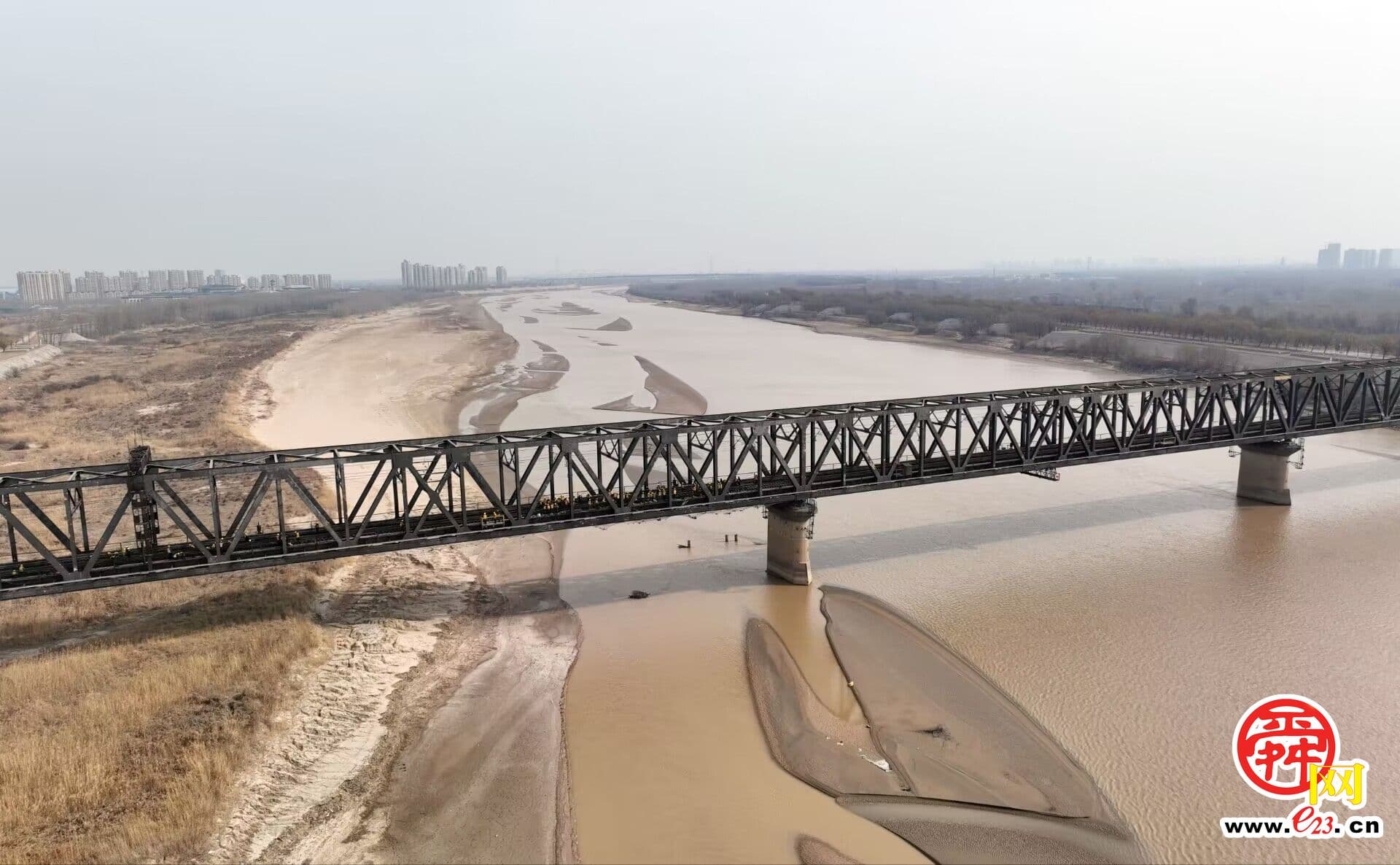

曹家圈黄河铁路大桥
Caojiaquan Yellow River Railway Bridge
中国 · 山东省 · 德州市齐河县—济南市槐荫区一带
曹家圈黄河铁路大桥位于德州市齐河县—济南市槐荫区一带，承担铁路交通；钢桁梁桥，主跨120m，桥长约5698.3m，1981年7月1日开放/通车。
Lwr1016 / Wikimedia Commons / CC BY-SA 4.0
01 / PROJECT FILE
项目档案
公开来源、图片许可和未确认项按字段登记；没有可靠来源的数字不会自动补全。
- 桥梁名称
- 曹家圈黄河铁路大桥
- 英文名称
- Caojiaquan Yellow River Railway Bridge
- 正式名称
- 来源升级核查中
- 别名
- 来源升级核查中
- 国家 / 地区
- 中国
- 城市
- 山东省 · 德州市齐河县—济南市槐荫区一带
- 坐标
- 36.717241, 116.812177（实体坐标）
- 跨越对象
- 黄河
- 道路 / 铁路线路
- 京沪铁路（原津浦铁路）正线（晏党线）跨黄河段，济南铁路枢纽配套工程
- 桥型
- 钢桁梁桥
- 使用功能
- 铁路桥
- 主跨跨度
- 120 m
- 桥梁全长
- 5698.3 m
- 桥面宽度
- 来源升级核查中
- 建成年份
- 1981
- 开放日期
- 1981-07-01
- 业主／项目方
- 铁道部（津浦复线工程）
- 管理单位
- 来源升级核查中
- 设计单位
- 铁道部大桥工程局
- 施工单位
- 铁道部大桥工程局
- 主要顾问
- 来源升级核查中
- 当前状态
- 已建成
LOCATION
桥梁实体位置
36.717241, 116.812177 · 实体坐标
02 / VISUAL RECORD
图片画廊
点击图片可放大查看；每张图片都保留现有来源记录和使用限制。
03 / WHY IT MATTERS
为什么值得看
把这座桥为什么重要、值得记住和仍然影响今天的部分直接说清楚。
工程价值主要体现在两点：一是全长5698.3m双线铁路桥，正桥5孔530.65m（112+120+120+112m连续钢桁梁+1孔64m简支钢桁梁），南北引桥各为31.7m预应力砼梁；桥位河面宽480m、最大流速3.81m/s、最大凌速3.26m/s；二是1960年开工因国民经济调整停建，1972年复工、设计数度修改，钢桁梁悬臂拼装架设，从开工至1981年7月通车历时21年。
04 / HISTORY
历史节点
把改变结构方案和工程认识的事件按发生顺序放在一起，不把旧桥事故与后续重建混为同一件事。
1960-05
项目开工
1960年5月开工
1962-01
历史节点
1962年1月停工
1972-04
历史节点
1972年4月复工
1976-07
历史节点
1976年7月通行工程列车
1981-07
项目开工
1981年7月正式通车 1960年5月开工、1962年1月停工
1972-04
历史节点
1972年4月复工
1976-06-30
工程完成
1976年6月30日竣工
1981-07-01
历史节点
1981年7月1日正式分流列车
05 / STRUCTURAL ANALYSIS
结构分析
06 / CONSTRUCTION CHALLENGES
施工难点
01
施工难点
1960年开工因国民经济调整停建，1972年复工、设计数度修改，钢桁梁悬臂拼装架设，从开工至1981年7月通车历时21年；原设计8×64m公铁两用双线钢桥，后修改为双线铁路桥。铁道部大桥工程局设计施工。
07 / ENGINEER'S JUDGEMENT
工程师判断
01
工程师判断
1960年开工、中途停建21年才建成，钢材与工艺存在代际差异，但钢桁梁悬臂拼装结构本身成熟可靠。运营40余年，作为双线铁路桥重载疲劳、节点锈蚀与支座状态是老桁梁桥通病，检测评估应基于实测数据做。
02
核验边界
较强核验（正式开放日+施工主体+完整建设节点）；当前URL仍主要为百科/桥梁汇编类来源；替换弱来源并补项目级证据
03
来源升级
补入道路/铁路线路（京沪铁路正线/原津浦铁路）。主要顾问（监理）未找到可靠来源：该桥1960年开工、1981年通车，早于1988年国内工程监理制度引入，无监理单位历史记录，留空并建议该字段对早期桥梁置“不适用”。
08 / REFERENCES
资料来源
仅展示本项目登记的高价值来源；图片许可仍以单图来源页为准。
- 泉城四座大桥 见证百年变迁（人民网·经济科技频道）
人民网 · 设计/施工（B）
- 曹家圈黄河铁路大桥｜工程来源 2（www.china-qiao.com）
www.china-qiao.com · 学术（C）
- 曹家圈黄河铁路大桥｜工程来源 1（zh.wikipedia.org）
zh.wikipedia.org · 图片（D）
- 曹家圈黄河铁路大桥｜工程来源 3（zh.wikipedia.org）
zh.wikipedia.org · 图片（D）
