为京港澳高速跨黄河特大桥，全长9848.16米、双向八车道，主桥为8孔100米下承式钢管混凝土简支系杆拱，建成时是黄河上第一座钢管拱特大桥；上下行分离、每桥双拱肋呈哑铃形断面，矢跨比1/4.5，下部为空心墩加142根直径2米钻孔桩。
钢管混凝土拱桥 / 中国
刘江黄河大桥
中国 · 河南省 · 郑州市—新乡市原阳县

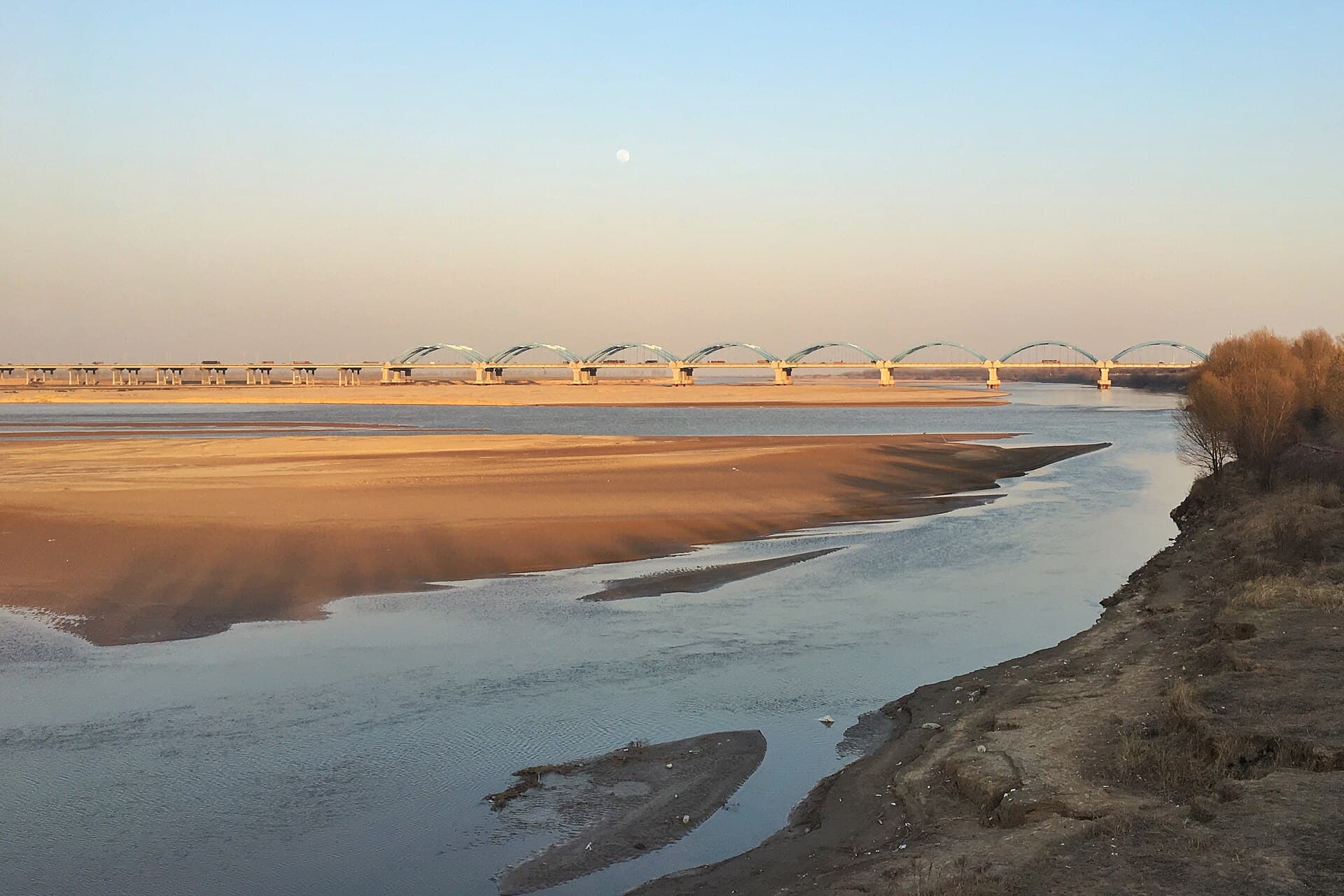

刘江黄河大桥位于郑州市—新乡市原阳县，承担公路交通；钢管混凝土拱桥，主跨100m，桥长约9848.16m，2004年10月1日开放/通车。
Windmemories / Wikimedia Commons / CC BY-SA 4.0
01 / PROJECT FILE
项目档案
公开来源、图片许可和未确认项按字段登记；没有可靠来源的数字不会自动补全。
- 桥梁名称
- 刘江黄河大桥
- 英文名称
- 来源升级核查中
- 正式名称
- 来源升级核查中
- 别名
- 来源升级核查中
- 国家 / 地区
- 中国
- 城市
- 河南省 · 郑州市—新乡市原阳县
- 坐标
- 34.878600, 113.812400（实体坐标）
- 跨越对象
- 黄河
- 道路 / 铁路线路
- 京港澳高速公路（G4）
- 桥型
- 钢管混凝土拱桥
- 使用功能
- 公路桥
- 主跨跨度
- 100 m
- 桥梁全长
- 9848.16 m
- 桥面宽度
- 来源升级核查中
- 建成年份
- 2004
- 开放日期
- 2004-10-01
- 业主／项目方
- 河南省（总投资约10亿元）
- 管理单位
- 来源升级核查中
- 设计单位
- 河南省交通规划设计研究院
- 施工单位
- 中铁大桥局
- 主要顾问
- 河南省高等级公路建设监理部有限公司
- 当前状态
- 已建成
LOCATION
桥梁实体位置
34.878600, 113.812400 · 实体坐标
02 / VISUAL RECORD
图片画廊
点击图片可放大查看；每张图片都保留现有来源记录和使用限制。
03 / WHY IT MATTERS
为什么值得看
把这座桥为什么重要、值得记住和仍然影响今天的部分直接说清楚。

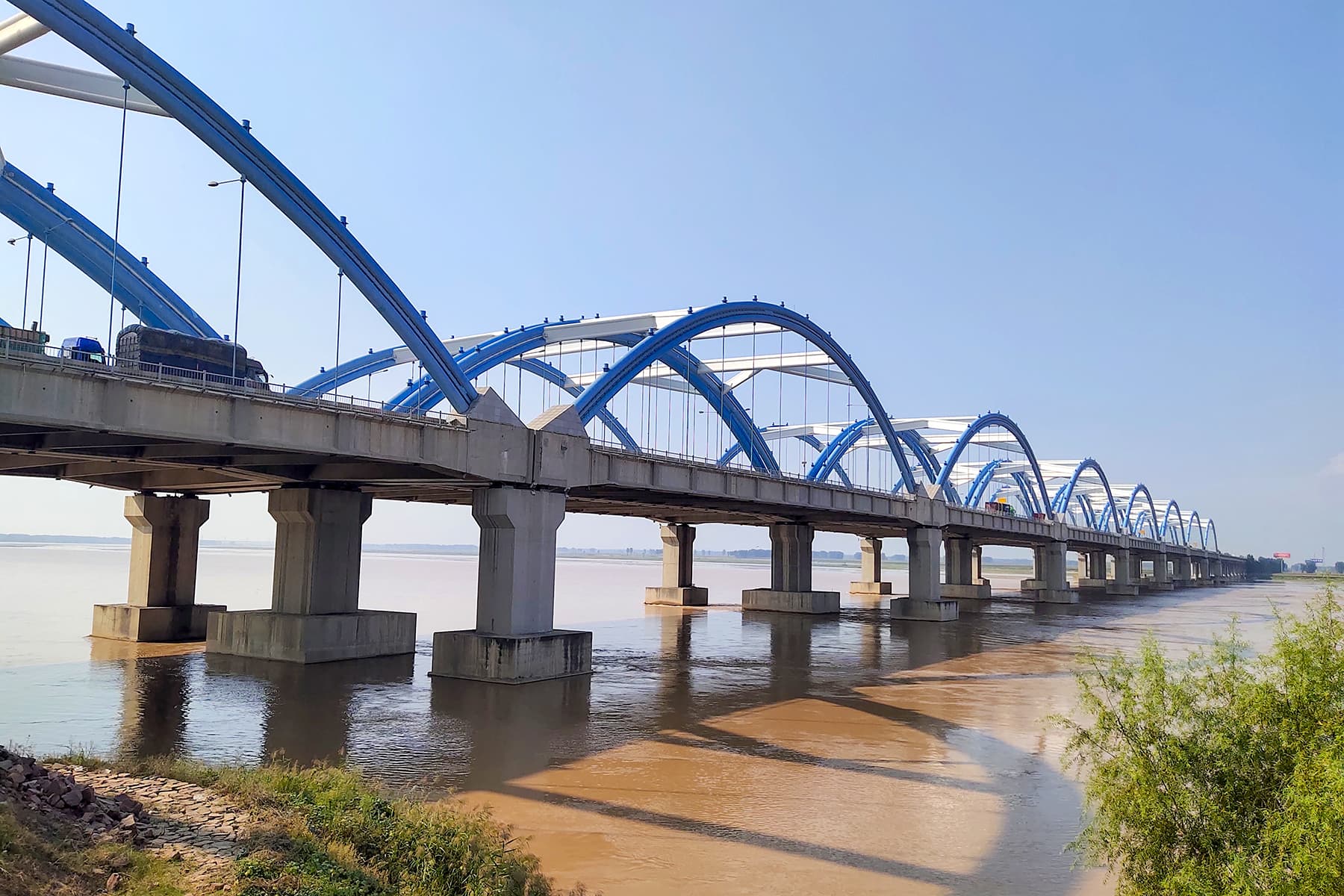

为京港澳高速跨黄河特大桥，全长9848.16米、双向八车道，主桥为8孔100米下承式钢管混凝土简支系杆拱，建成时是黄河上第一座钢管拱特大桥；上下行分离、每桥双拱肋呈哑铃形断面，矢跨比1/4.5，下部为空心墩加142根直径2米钻孔桩；同时，施工中端横梁与拱脚段系杆采用支架现浇，系杆箱梁少支架分片分段预制吊装，钢管拱肋分五段吊装后以泵送顶升法灌注管内混凝土，吊杆横梁与桥面板预制安装。
04 / HISTORY
历史节点
把改变结构方案和工程认识的事件按发生顺序放在一起，不把旧桥事故与后续重建混为同一件事。
2002-04-01
项目开工
2002年4月1日开工
2004-05
工程完成
2004年5月主体完工
2004-10-01
投入使用
2004年10月1日通车
05 / STRUCTURAL ANALYSIS
结构分析
06 / CONSTRUCTION CHALLENGES
施工难点
01
施工难点
施工中端横梁与拱脚段系杆采用支架现浇，系杆箱梁少支架分片分段预制吊装，钢管拱肋分五段吊装后以泵送顶升法灌注管内混凝土，吊杆横梁与桥面板预制安装；拱肋制造与安装精度要求高，8孔拱跨可逐孔或平行施工，2004年10月通车。
07 / ENGINEER'S JUDGEMENT
工程师判断
01
工程师判断
8孔100米下承式钢管混凝土简支系杆拱，拱脚水平力靠系杆自平衡，是黄河上首座钢管拱特大桥。拱肋分五段吊装、泵送顶升灌注管内混凝土，管内密实度是当时施工关键。运营超20年，吊杆与系杆索力衰减、锚头防腐及钢管混凝土脱空是巡检重点。
02
核验边界
较强核验（开放日+设计/施工+参数+桥型）；当前URL仍主要为百科/桥梁汇编类来源；替换弱来源并补项目级证据
03
来源升级
补入道路/铁路线路（京港澳高速G4）。英文名称未找到可核验的官方来源：仅百度百科/搜狗百科给“Liujiang Yellow River Bridge”，属D级线索，未作为verified证据填入。
