01
结构分析

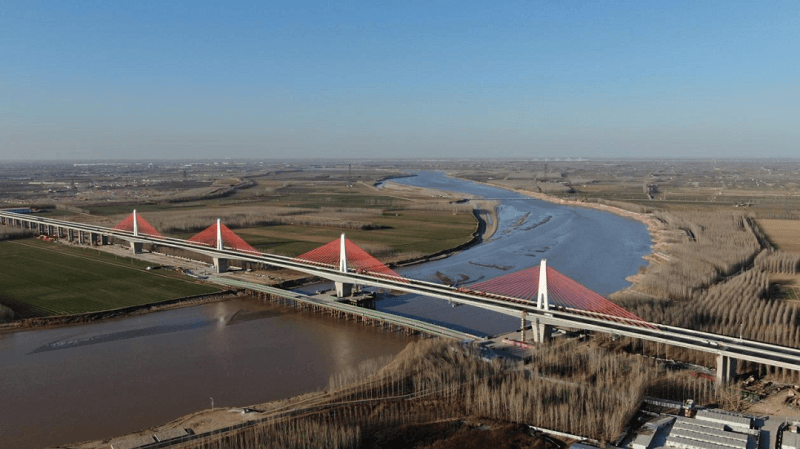

主桥为（140+3×240+140）米四塔钢-混组合梁部分斜拉桥，桥面宽36米，是国内最大跨径、最大规模四塔部分斜拉桥，也是首座核心箱+超大挑臂结构。主梁单箱三室大悬臂变截面钢混组合梁，支点梁高8.5米、跨中4.5米，梁高按二次抛物线渐变。
独塔自锚式悬索桥 / 中国
济南大西环黄河大桥
Jinan West Ring Yellow River Bridge
中国 · 山东省 · 德州市齐河县—济南市长清区一带
济南大西环黄河大桥位于德州市齐河县—济南市长清区一带，承担公路交通；独塔自锚式悬索桥，主跨240m，桥长约4626m，2022年建成/投入使用。
山东省公路桥梁建设集团有限公司（山东高速集团旗下施工单位官网）；未声明开放许可，仅作本地资料整理，公开发布需另行授权
01 / PROJECT FILE
项目档案
公开来源、图片许可和未确认项按字段登记；没有可靠来源的数字不会自动补全。
- 桥梁名称
- 济南大西环黄河大桥
- 英文名称
- Jinan West Ring Yellow River Bridge
- 正式名称
- 来源升级核查中
- 别名
- 来源升级核查中
- 国家 / 地区
- 中国
- 城市
- 山东省 · 德州市齐河县—济南市长清区一带
- 坐标
- 36.743982, 116.881765（近似桥位）
- 跨越对象
- 黄河
- 道路 / 铁路线路
- 济南绕城高速二环线西环段（济南大西环）
- 桥型
- 独塔自锚式悬索桥
- 使用功能
- 公路桥
- 主跨跨度
- 240 m
- 桥梁全长
- 4626 m
- 桥面宽度
- 来源升级核查中
- 建成年份
- 2022
- 开放日期
- 2022-12-30
- 业主／项目方
- 山东高速集团（山东高速济南绕城西线公路有限公司）
- 管理单位
- 来源升级核查中
- 设计单位
- 山东省交通规划设计院集团有限公司（设计团队公开资料）
- 施工单位
- 山东省路桥集团有限公司（设计施工总承包）、中铁四局钢结构建筑公司（主桥钢箱梁）
- 主要顾问
- 山东高速工程咨询有限公司（联合体）
- 当前状态
- 已建成
LOCATION
桥梁实体位置
36.743982, 116.881765 · 近似桥位
02 / VISUAL RECORD
图片画廊
点击图片可放大查看；每张图片都保留现有来源记录和使用限制。
03 / WHY IT MATTERS
为什么值得看
把这座桥为什么重要、值得记住和仍然影响今天的部分直接说清楚。
主桥为（140+3×240+140）米四塔钢-混组合梁部分斜拉桥，桥面宽36米，是国内最大跨径、最大规模四塔部分斜拉桥，也是首座核心箱+超大挑臂结构；同时，2020年9月开工，2022年11月11日中跨6米钢箱梁合龙，主体历时17个月建成。
04 / HISTORY
历史节点
把改变结构方案和工程认识的事件按发生顺序放在一起，不把旧桥事故与后续重建混为同一件事。
2020-09
项目开工
2020年9月开工
2022-12
项目开工
2022年12月通车 2020年9月开工
2022-11
主桥合龙
2022年11月主桥合龙
2022-12-30
投入使用
2022年12月30日通车
05 / STRUCTURAL ANALYSIS
结构分析
06 / CONSTRUCTION CHALLENGES
施工难点
01
施工难点

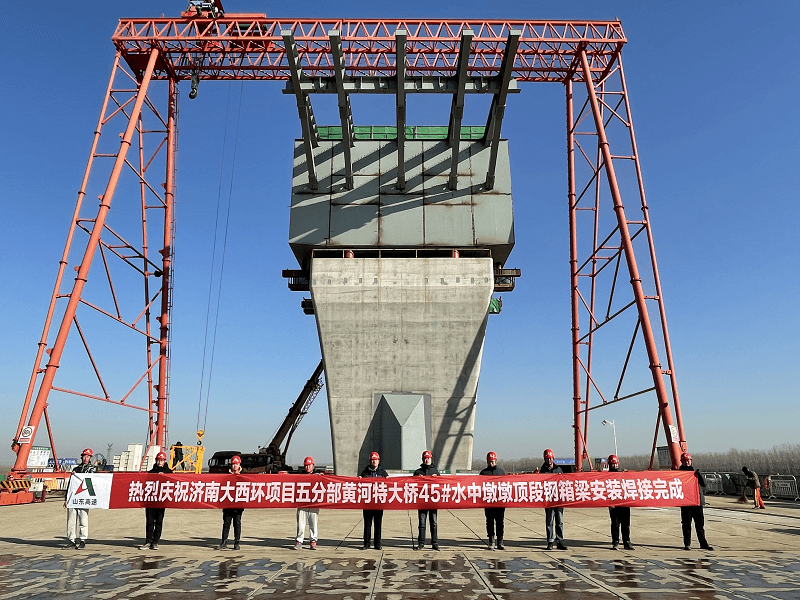

桥位不通航且钢箱梁不等高，顶推法无法适用，首创梁底悬挂运梁工艺（单段最重111.1吨），填补国内空白；黄河水位高、水流急，钢板桩围堰与主墩承台工艺繁琐。2020年9月开工，2022年11月11日中跨6米钢箱梁合龙，主体历时17个月建成。
07 / ENGINEER'S JUDGEMENT
工程师判断
01
工程师判断
四塔部分斜拉桥，塔梁结合部是薄弱环节。桥位不通航、钢箱梁不等高无法顶推，首创梁底悬挂运梁工艺，单段111吨吊运填补空白。悬吊段落位精度与吊装过程应力需重点验证，运营期关注超大挑臂与核心箱接头状态。
02
核验边界
较强核验（开放月份+设计单位+结构参数/创新）；具体日待核；已有公开来源，但项目级/官方证据链仍需加强；继续补字段级证据或消除待核项
03
来源升级
补齐道路/铁路线路字段：济南绕城高速二环线西环段（济南大西环），齐鲁网B级来源。
