结构分析

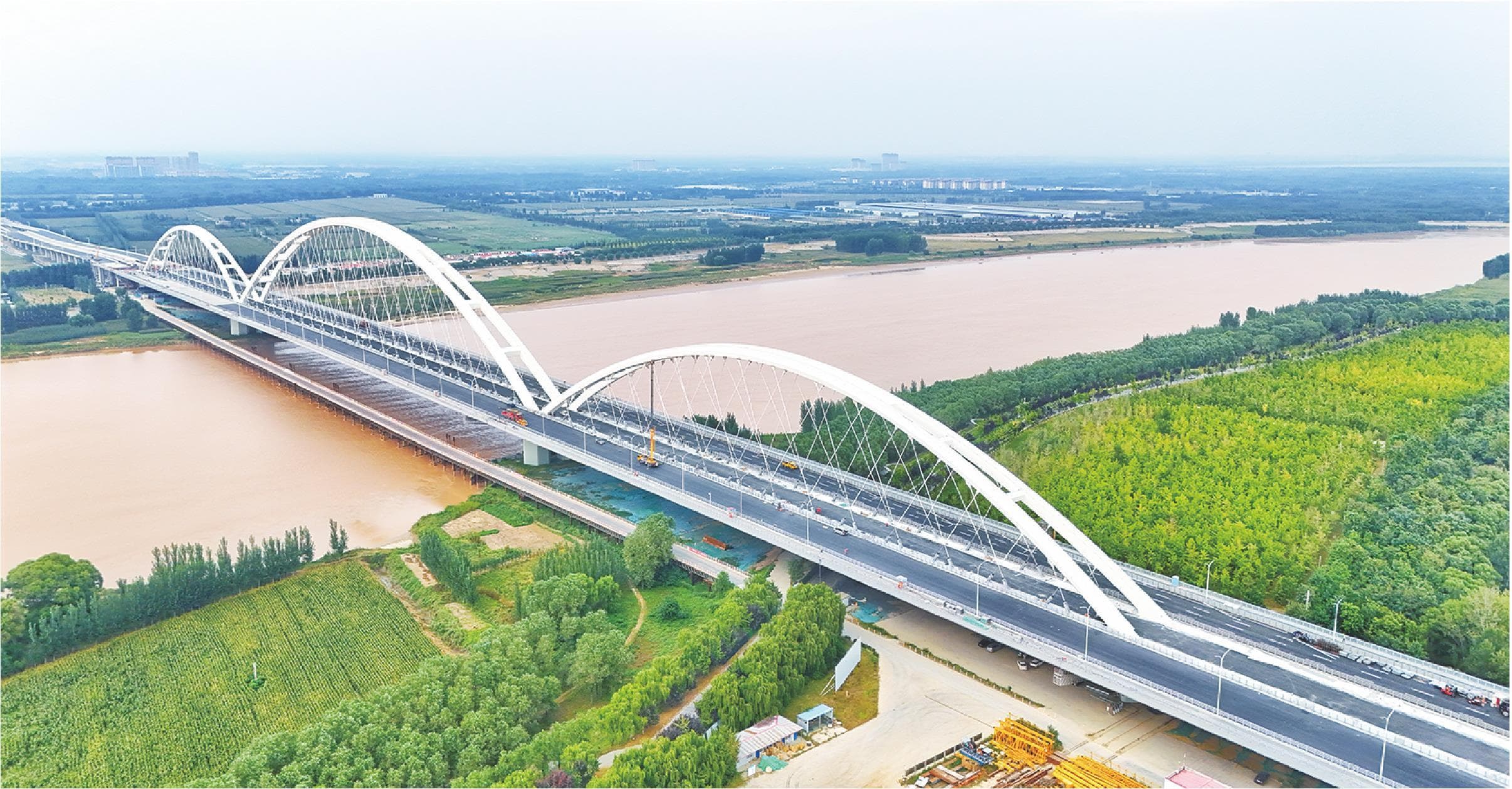

下承式网状系杆拱桥，主跨420m、宽60.7m，主桥长1170m，双向八车道+公轨同层、轨道居中；为世界最大下承式网状系杆拱桥，400MPa超高应力幅拉索首次应用，跨径、梁宽、吊杆应力幅均创世界纪录。
下承式网状系杆拱桥 / 中国
齐鲁黄河大桥
Jinan Qilu Yellow River Bridge
中国 · 山东省 · 济南市槐荫区/天桥区
齐鲁黄河大桥位于济南市槐荫区/天桥区，承担公路交通；下承式网状系杆拱桥，主跨420m，桥长约3209m，2024年11月23日开放/通车。
新华网山东频道；未声明开放许可，仅作本地资料整理，公开发布需另行授权
01 / PROJECT FILE
项目档案
公开来源、图片许可和未确认项按字段登记；没有可靠来源的数字不会自动补全。
- 桥梁名称
- 齐鲁黄河大桥
- 英文名称
- Jinan Qilu Yellow River Bridge
- 正式名称
- 来源升级核查中
- 别名
- 来源升级核查中
- 国家 / 地区
- 中国
- 城市
- 山东省 · 济南市槐荫区/天桥区
- 坐标
- 36.785453, 117.005890（近似桥位）
- 跨越对象
- 黄河
- 道路 / 铁路线路
- 济南市齐鲁大道（南起齐鲁大道与济齐路交叉口，终点接G309，即G309—S101连接线工程）
- 桥型
- 下承式网状系杆拱桥
- 使用功能
- 公路桥
- 主跨跨度
- 420 m
- 桥梁全长
- 3209 m
- 桥面宽度
- 来源升级核查中
- 建成年份
- 2024
- 开放日期
- 2024-11-23
- 业主／项目方
- 济南城市建设集团（投资建设）
- 管理单位
- 来源升级核查中
- 设计单位
- 上海市政工程设计研究总院（集团）有限公司
- 施工单位
- 中交二公局
- 主要顾问
- 北京铁城工程咨询有限公司
- 当前状态
- 已建成
LOCATION
桥梁实体位置
36.785453, 117.005890 · 近似桥位
02 / VISUAL RECORD
图片画廊
点击图片可放大查看；每张图片都保留现有来源记录和使用限制。
03 / WHY IT MATTERS
为什么值得看
把这座桥为什么重要、值得记住和仍然影响今天的部分直接说清楚。
下承式网状系杆拱桥，主跨420m、宽60.7m，主桥长1170m，双向八车道+公轨同层、轨道居中；为世界最大下承式网状系杆拱桥，400MPa超高应力幅拉索首次应用，跨径、梁宽、吊杆应力幅均创世界纪录；施工或运营层面，主跨300m拱肋整体提升6800t合龙（世界第一吊、黄河首次提升合龙、不单独设合龙段），研发120t龙门吊+自动化姿态调整吊具，合龙误差6mm内。
04 / HISTORY
历史节点
把改变结构方案和工程认识的事件按发生顺序放在一起，不把旧桥事故与后续重建混为同一件事。
2024-11
项目开工
2024年11月通车 2019年开工
2021-03-15
主桥合龙
2021年3月15日主拱合龙
2024-11-23
投入使用
2024年11月23日通车
05 / STRUCTURAL ANALYSIS
结构分析
06 / CONSTRUCTION CHALLENGES
施工难点
01
施工难点
钢箱梁按"先北岸再中跨后南岸"数控无线顶推就位；主跨300m拱肋整体提升6800t合龙（世界第一吊、黄河首次提升合龙、不单独设合龙段），研发120t龙门吊+自动化姿态调整吊具，合龙误差6mm内。中交二公局承建，2024年11月通车。
07 / ENGINEER'S JUDGEMENT
工程师判断
01
工程师判断
齐鲁黄河大桥主跨420m，结构尺度本身已达到同类下承式网状系杆拱桥的世界级水平。施工中的“约300m”指主跨拱肋整体提升构件尺度，并非主跨数值；约6800t整体提升对同步控制和合龙精度要求极高。运营期应重点关注网状吊杆疲劳、防腐、索力均衡和拱梁协同受力。
02
核验边界
较强核验（开放日+项目方+结构参数）；总承包/监理继续深挖；已有政府/业主/参建企业/地方志/学术等较强来源；维持并后续抽检
03
来源升级
补齐道路/铁路线路字段：济南齐鲁大道（接G309，G309-S101连接线工程），齐鲁网B级来源。
